        快捷夹具 轴式凸轮侧推快捷夹具 标准型

        条件筛选：

        类型 浮球位置固定型
        产品名称 轴式凸轮侧推快捷夹具
        表面处理 发黑
        本体材质 S45C
        种类筛选 快捷夹具

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 热处理
            		 表面处理
            本体 轴、销子 手柄 本体 轴、销子 手柄 本体 轴、销子 手柄
            ZFM01 轴式凸轮侧 推式快捷夹具 S45C S45C SCM440 — HRC32~38 发黑



            特点：可在轴的前端安装配件。

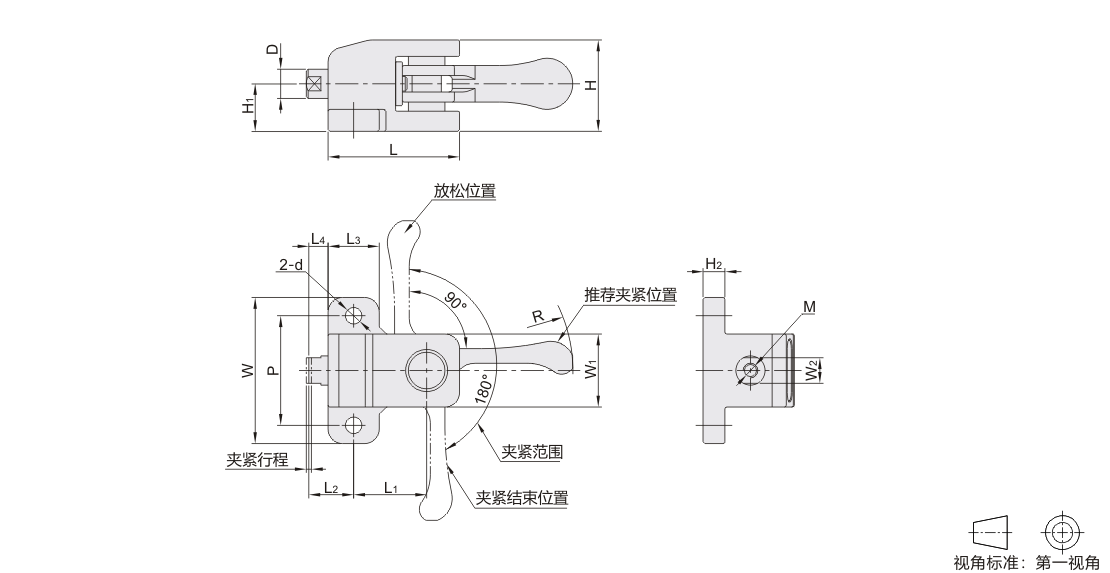

            参数图



            选型表

            型号
            		 夹紧
            行程
            		 H1
            		 D
            		 W2
            		 M
            		 L2
            		 L4
            		 W
            		 L3 H2
            		 d
            		 P
            		 H
            		 L
            		 W1
            		 R
            		 L1
            		 手柄容许
            载荷(N)
            		 夹紧力
            (N)
            		 夹紧机构
            代码 规格
            ZFM01 08 1.2 13 8 7 M4深8 13 6 40 14 6 4.5 30 25 36 20 40 20 80 900 螺旋凸轮
            凸轮角度4°
            15 1.6 18 12 10 M6深12 19 9 55 20 10 6.6 40 33 50 26 63 28 150 2400
