        气动卡盘 前置式 三孔安装型 合金钢材质

        条件筛选：

        类型 三孔安装型
        卡盘名称 前置式
        本体材质 合金钢
        种类筛选 气动卡盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            ZFH88 前置式
            		 三孔安装型 合金钢



            特点
            ● 无需改变机床结构 ，只需配备与机床 、卡盘相符的连接法兰即可安装；
            ● 内置活塞 、逆止阀 ，超长时间保压功能(24小时以上)，侧面旋转进气 ，实现夹紧与松开动作；
            ● 重量轻 、孔径大 、行程大 、转速高 ，适用于普通车床 、管螺纹机床及焊接设备的配置。

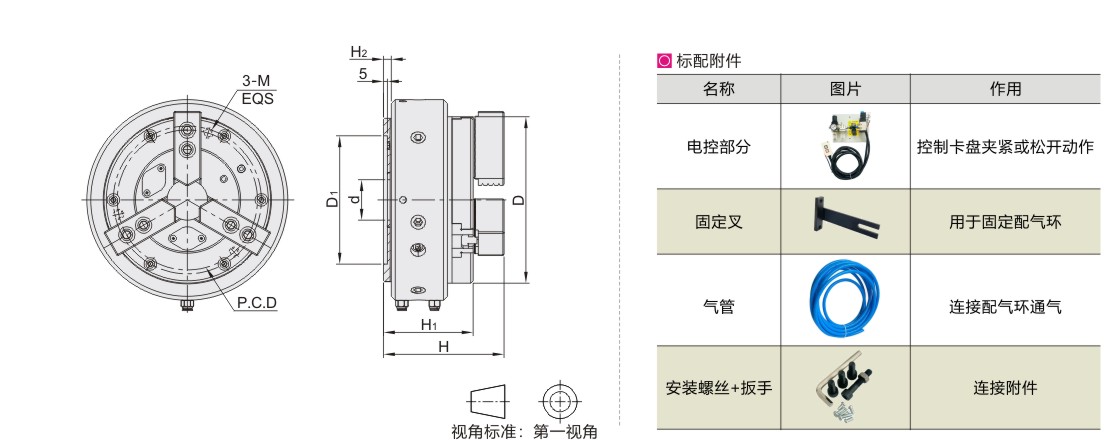

            参数图



            选型表

            型号 D D1 P.C.D d H H1 H2 M 动力楔块
            齿形            		 爪行程
            		 最大夹紧力
            (KN)            		 最大撑紧力
            (KN)            		 许用压力
            (Mpa)            		 极限转速
            (r/min)            		 夹紧范围 撑紧范围 重复
            定位精度            		 重量
            (kg)
            代码 规格
            ZFH88 4 135 95 108 25 133 101.5 6.5 M8 1.5×60° 3.7 20.4 10.3 0.4~0.8 3000 2~130 10~140 0.03 15
            5 175 130 142 35 143 107 4.5 4.2 31.5 14.9 2300 2~170 20~180 20
            6 214 165 180 52 155 115 10 M10 4.5 46.7 24.2 1850 5~210 20~240 0.05 36
            8 256 206 226 80 166 122 14.5 M12 5.4 62.4 32.6 1500 10~260 30~280 0.08 50
            10 325 270 290 130 213 159 22 8.5 80.5 — 1200 60~350 — 0.15 95.8



            重复定位精度为用户根据需求自行修镗后精度，如有需要可提前沟通出厂前精度。
