        气动卡盘 四爪中实式

        条件筛选：

        类型 三孔安装/六孔安装型
        卡盘名称 四爪中实式
        本体材质 合金钢
        种类筛选 气动卡盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            ZFH89 四爪中实式
            		 合金钢



            特点：
            ● 无需改变机床结构 ，只需配有与卡盘尺寸相符的法兰即可安装；
            ● 内置活塞 ， 通过主轴尾部控制机构实现夹紧与松开动作；
            ● 卡盘中心为实心结构 ，夹持力大；
            ● 适用于阀门、泵类 、方类等零部件加工。

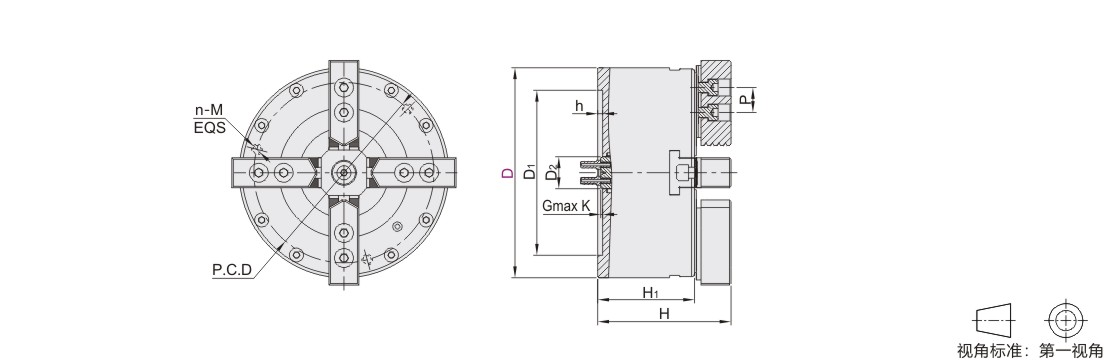

            参数图



            选型表

            型号
            		 D1
            		 D2
            		 P.C.D
            		 H
            		 H1
            		 h
            		 Gmax K
            		 P
            		 n-M
            		 动力楔块
            齿形
            		 爪行程
            (直径)
            		 最大夹紧力
            (KN)
            		 最大撑紧力
            (KN)
            		 许用压力
            (Mpa)
            		 极限转速
            (r/min)
            		 夹紧
            范围
            		 撑紧
            范围
            		 重量
            (kg)
            代码 D
            ZFH89 115 72 22 102 106 81 3 17 16 3-M8 1×53° 3.7 14 7.4 0.4~0.8
            		 4800 2~115 15~120 6
            135 95 25 108 123 92 4.5 15.5 18 3.2 21.2 11.5 2~130 20~140 9
            172 130 142 129 93 17.5 20 3.7 36.5 19.3 4200 2~170 20~180 14
            210 165 32 180 133 97 5 17 25 3-M10 4.2 53.8 30.7 5000 5~210 20~240 22.6
            250 206 40 226 145 99 30 3-M12 4.8 73.2 46.9 2800 10~260 30~280 33.4
            325 270 50 290 177 116 29 32 6-M12 1.5×60° 8.5 116.6 78.3 2300 10~350 40~360 73
            400 340 60 368 212 141 6 33 40 6-M16 11.5 158.2 102.9 1000 15~420 50~430 128
            500 440 70 465 256 183 34 60 3×60° 20 203.9 138.6 20~250 50~530 200



            G为进出气路活塞行程。
