        气动卡盘 气动回转卡盘

        条件筛选：

        类型 前推式
        卡盘名称 气动回转卡盘
        本体材质 碳钢
        种类筛选 气动卡盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            ZFH97 气动回转卡盘
            		 前推式 合金钢



            特点：
            ● 夹持力通过气压微调，不变形，无位移；
            ● 免额外安装回转缸，气压夹紧松开；
            ● 夹头本体精度0.01mm，重复装夹精度0.025mm以内；
            ● 强制松开夹紧不卡料；
            ● 夹头本体半密封设计，高度防尘防水；
            ● 体积小重量轻，节省空间；
            ● 卡盘夹头可定制。

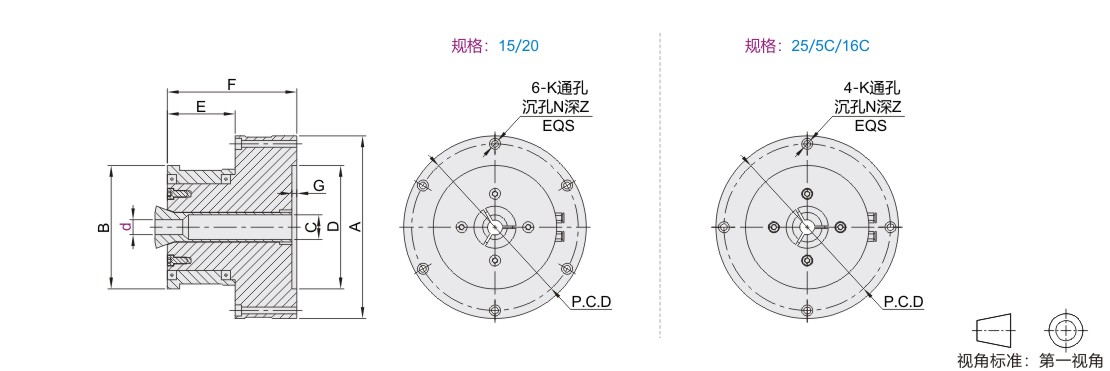

            参数图



            选型表

            型号 d
            最小单位1            		 A B C D E F G P.C.D K N Z 极限转速
            (r/min)            		 工作气压
            (Mpa)            		 重量
            (kg)
            代码 规格
            ZFH97 15 1~15 102 88.5 16 70 42.5 90 4 90 5.5 10 5.7 3500 0.3~0.8 3.8
            20 1~20 148 100 20 100 55 105 135 6.6 11 6.8 6
            25 1~26 168 110 26 130 71 116 5 147 9 15 9 3000 10
            5C 60 105
            16C 1~40 187 127 40 150 65 117 170 2500 14
