      D

      图片仅供参考，请以已选的规格为准

        手动卡盘 三爪自定心卡盘 底部安装型 正面安装型

        条件筛选：

        卡盘名称 三爪自定心卡盘
        本体材质 铸铁
        种类筛选 手动卡盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 材质 配套卡爪
            ZFH81 三爪自定心卡盘
            		 底部安装型 铸铁
            		 正卡爪、反卡爪
            各一副
            ZFH83 正面安装型

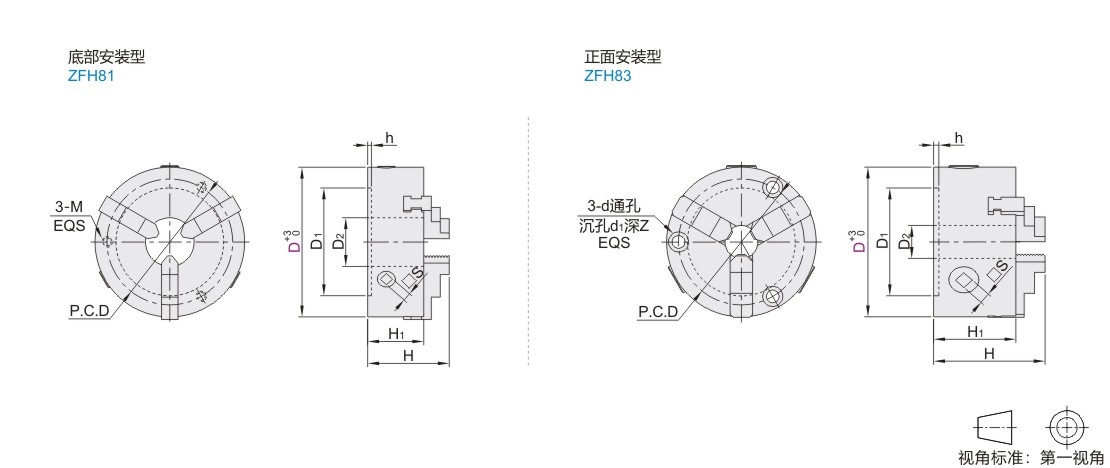

            参数图



            底部安装型

            型号 D1 D2 P.C.D H H1 h S M 正卡爪 反卡爪 最大输入扭矩
            (N.M)            		 极限转速
            (r/min)
            代码 D 夹紧范围 撑紧范围 夹紧范围
            ZFH81 80 55 16 66 66 50 3.5 8 M6 2~22 25~70 22~63 40 4000
            100 72 22 84 74.5 55 M8 2~30 30~90 30~80 60 3500
            125 95 30 108 84 58 4 10 2.5~40 38~125 38~110 100 3000
            130 100 115 86 60 3.5 3~40 40~130 40~120
            160 130 40 142 95 65 5 3~55 50~160 55~145 160 2500
            165 145 96.5 66.5 4.5 12 4~60 52~165 55~150
            190 155 55 172 105 75 5 M10 4~70 65~190 65~190 250 2000
            200 165 65 180 109 4~85 65~200 65~200
            240 195 70 215 120 80 8 M12 6~100 80~250 90~250 320 1600
            250 206 80 226 5 6~110 80~250 90~250
            315 260 100 285 147 90 6 14 M16 10~140 95~315 100~315 400 1200
            320 270 290 152.5 95 11 13 11.5~145 95~320 110~320
            325 272 296 153.5 96 12 11.5~165 95~350 110~340
            380 325 135 350 155.7 98 6 14 11.5~210 95~400 110~400 500 1000
            400 340 138 368 158 100 17 15~210 120~400 120~400


            正面安装型

            型号 D1 D2 P.C.D H H1 h S d d1 Z 正卡爪 反卡爪 最大输入扭矩
            (N.M)            		 极限转速
            (r/min)
            代码 D 夹紧范围 撑紧范围 夹紧范围
            ZFH83 100 72 22 84 74.5 55 3.5 8 8.5 13.5 8.2 2~30 30~90 30~80 60 3500
            125 95 30 108 84 58 4 10 2.5~40 38~125 38~110 100 3000
            160 130 40 142 95 65 5 3~55 50~160 55~145 160 2500
            165 145 96.5 66.5 4.5 12 4~60 52~165 55~150
            200 165 65 180 109 75 5 10.5 16.5 10.2 4~85 65~200 65~200 250 2000
            250 206 80 226 120 80 12.5 18.5 12.2 6~110 80~250 90~250 320 1600
            315 260 100 285 147 90 6 14 16.5 24.5 16.2 10~140 95~315 100~315 400 1200
            380 325 135 350 155.7 98 11.5~210 95~400 110~400 500 1000
            400 340 138 368 158 100 17 15~210 120~400 120~400
