定位固定零件 双向圆锥夹紧销 圆柱套 /圆锥套
品牌名称：
怡合达
条件筛选：
表面处理 发黑
种类筛选 定位、固定类
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
圆柱套
| 代码 | 类型 | 材质 | 热处理 | 表面处理 | |
| ZFA36 | 标准型 | SK95 | 淬火回火 | 精密研磨(发黑) | |
圆锥套
| 代码 | 类型 | 材质 | 表面处理 | |
| 国标 | 相当 | |||
| ZFA37 | 标准型 | 45 | S45C | 发黑 |
| ZFA38 | 研磨型 | 精密研磨(发黑) | ||

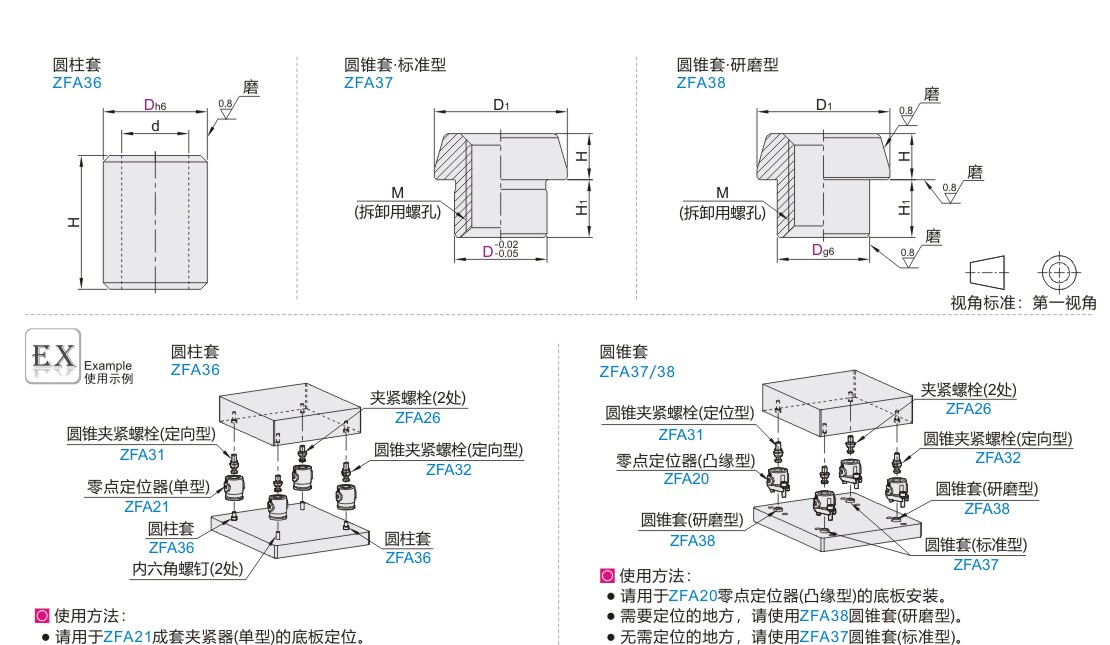

参数图
圆柱套
| 型号 |
d |
H |
适用零点定位器 型号 |
|
| 代码 | D | |||
| ZFA36 | 8 | 6 | 11 | — |
| 12 | 8.5 | 15 | ZFA21-D40 | |
| 18 | 12.5 | 22 | ZFA21-D60 | |
| 22 | 16.5 | 28 | ZFA21-D80 | |
圆锥套
| 型号 |
D1 |
H |
H1 |
M |
适用零点定位器 型号 |
|
| 代码 | D | |||||
| 标准型 研磨型 ZFA37 ZFA38 |
8 | 11.5 | 4 | 5 | M6 | — |
| 12 | 15.5 | 5 | M8 | ZFA20-D40 | ||
| 12A* | M10 | |||||
| 18 | 24.5 | 8 | 6 | M12 | ZFA20-D60 | |
| 20* | ||||||
| 22 | 31.5 | 10 | 7.5 | M16 | ZFA20-D80 | |
| 25* | M20 | |||||
带*规格仅适用于ZFA38。
-
