        定位环 标准型 带肩型用

        条件筛选：

        类型 标准型
        产品名称 定位环
        安装孔数量 4孔
        本体材质 S45C
        适用浇口套 带肩型用
        种类筛选 定位、固定类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 适用浇口套 浇口形状 材质
            ZFA58 带肩型用 沉孔型 S45C
            ZFA59 沉孔带槽型

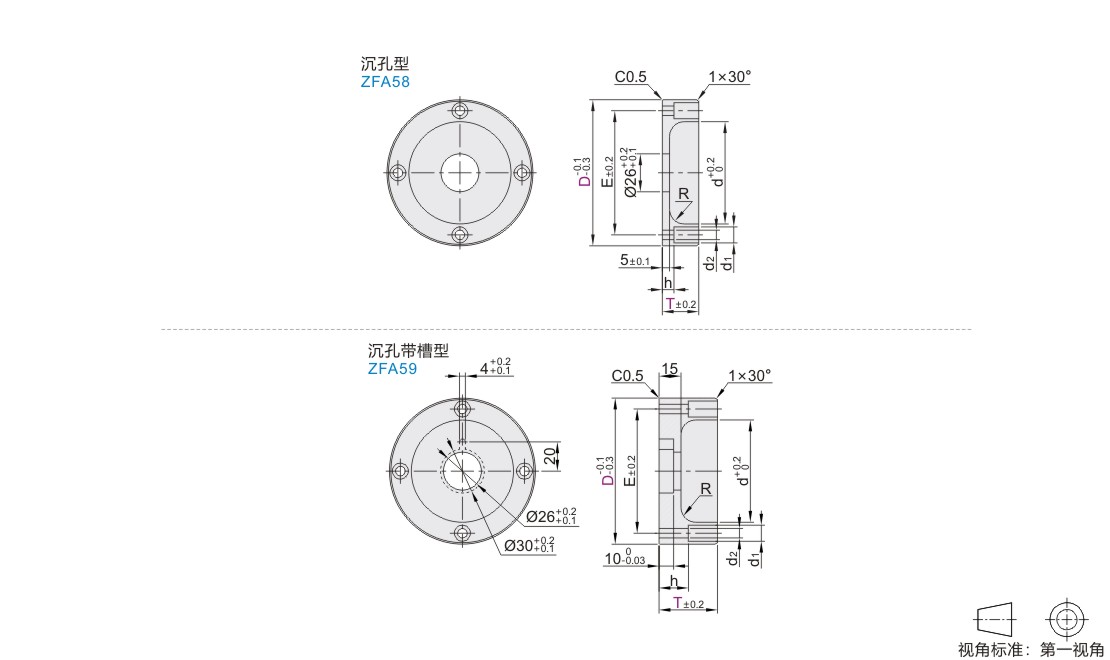

            参数图



             选型表

            型号
            		 T
            		 E
            		 d
            		 R
            		 安装孔
            		 适用
            螺钉
            代码 D  h d1 d2
            沉孔型
            ZFA58            		 60  10  50 40  5    4.5   9  5.5  M5
            15    5
            20
            25
            100  10  85 70    3.5  11  6.5  M6
            15    8
            20  10
            25
            30
              35
            110  15  95  80  5
            20  10
            25
            120  15  105  90  5
            20  10
            25
            150  15  130  110  5    6  14  9  M8
            20  10
            25
            沉孔
            带槽型
            ZFA59            		 100  35  85  70  10  20  11  6.5  M6
            40
            45
            120  35  105 90
            45
