        定位环 标准型 螺栓型用·圆孔型

        条件筛选：

        类型 标准型
        产品名称 定位环
        本体材质 S45C
        适用浇口套 螺栓型用
        浇口形状 圆孔型
        种类筛选 定位、固定类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 适用浇口套 浇口形状 安装孔 材质
            ZFA45 螺栓型用 圆孔型 双控 S45C
            ZFA46 四孔

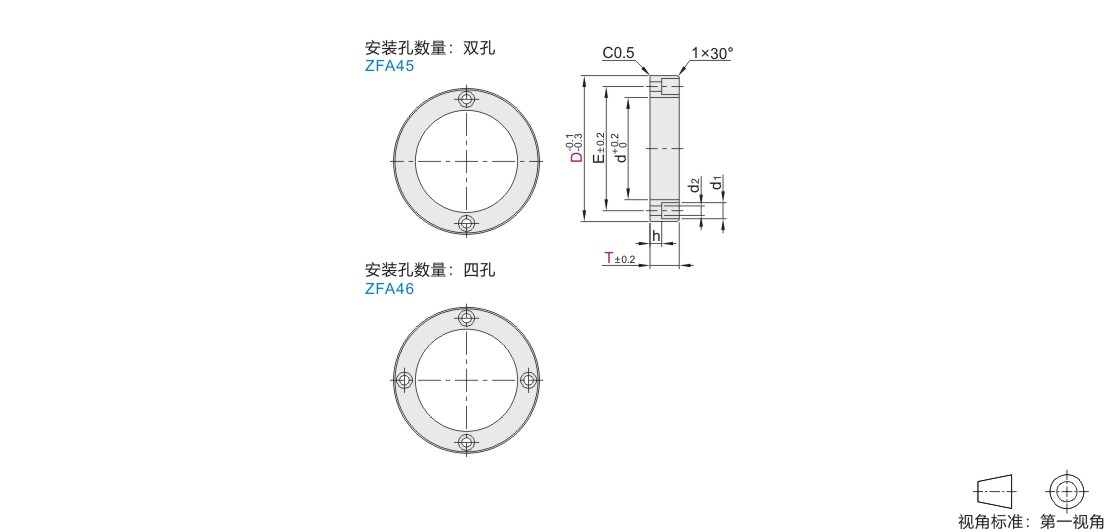

            参数图



             选型表

            型号
            		 T
            		 E
            		   d
            		 安装孔
            		 适用螺钉
            代码 D h d1 d2
            双孔
            ZFA45

            四孔
            ZFA46            		 60   10     50    40  5  9  5.5  M5
             15
             20
             25
            100   10  85      70  3  11  6.5  M6
             15  8
             20
             25
             30
            110   10  95      80  3
             15  8
             20
              25*
            120   10  105    90  3
             15  8
             20
             25
            150   15  130     110  6  14      9  M8
             20
             25



            带*规格仅适用于ZFA45。
