        定位环 标准型 螺栓型用·沉孔型

        条件筛选：

        类型 标准型
        产品名称 定位环
        安装孔数量 双孔
        本体材质 S45C
        适用浇口套 螺栓型用
        浇口形状 沉孔型
        种类筛选 定位、固定类

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

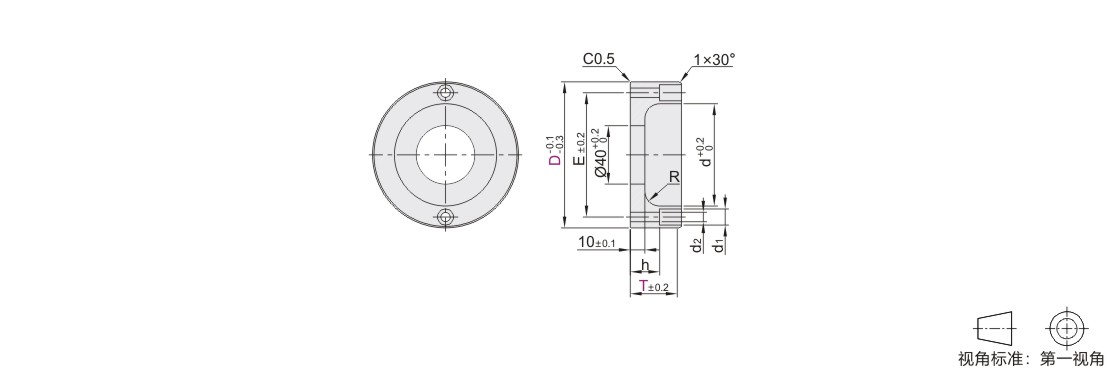

            参数图

            材质图
            代码 适用浇口套 浇口形状 安装孔 材质
            ZFA47 螺栓型用 沉孔型 双孔 S45C








            参数图



             选型表

            型号
            		 T
            		 E
            		 d
            		   R
            		 安装孔
            		 适用
            螺钉
            代码 D h d1 d2
            ZFA47 100  15  85  70     5  9  11  6.5  M6
            20
            35    10  20
            40
            45
            120  15  105  90    5  9
            20
            35    10  20
            40
            45
