图片仅供参考，请以已选的规格为准
工字型支座 双联气缸用 顶部安装型
条件筛选：
类型 双联气缸用
安装形式 顶部安装型
种类筛选 工字型支座
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
材质
表面处理
产品选型
适用缸径
W
H
80~150
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
||
| 国标 | 相当 | ||||
| KDD61 | 双联气缸用 | 顶部安装型 | LD30 | A6061 | 本色阳极氧化 |
| KDD62 | 黑色阳极氧化 | ||||
| KDD63 |
45 |
S45C | 镀硬铬 | ||
| KDD64 | 喷细砂无电解镀镍 | ||||

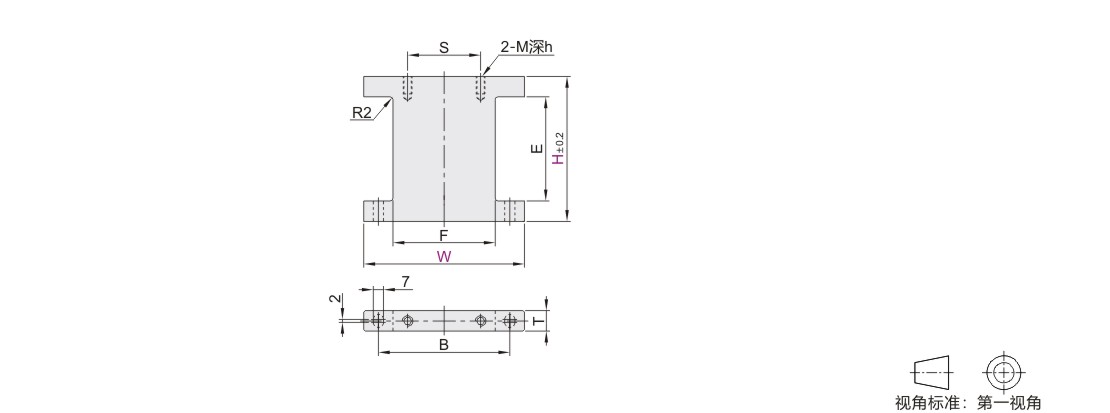

参数图
选型表
| 型号 | W | H 最小单位1 |
T | E | F | B | S | M | h | 适用SMC品牌 气缸型号 |
适用气缸行程 | |||||||||||||||||||||||
| 代码 | 适用缸径 | |||||||||||||||||||||||||||||||||
| KDD61 KDD62 KDD63 KDD64 |
10 | 70 | 80~150 | 14 | H-28 | 38 | 56 | 30 | M3 | 6 | CXS系列 | 10/20 | ||||||||||||||||||||||
| 80 | 48 | 66 | 40 | 30/40/50 | ||||||||||||||||||||||||||||||
| 15 | 85 | 53 | 71 | 25 | M4 | 8 | 10/20 | |||||||||||||||||||||||||||
| 95 | 63 | 81 | 35 | 30/40/50 | ||||||||||||||||||||||||||||||
| 20 | 90 | 58 | 76 | 30 | M5 | 10 | 10/20 | |||||||||||||||||||||||||||
| 100 | 68 | 86 | 40 | 30/40/50 | ||||||||||||||||||||||||||||||
| 25 | 90 | 58 | 76 | 30 | M6 | 12 | 10/20 | |||||||||||||||||||||||||||
| 100 | 68 | 86 | 40 | 30/40/50 | ||||||||||||||||||||||||||||||
| 32 | 10/20 | |||||||||||||||||||||||||||||||||
| 110 | 78 | 96 | 50 | 30/40/50 | ||||||||||||||||||||||||||||||
-
