      图片仅供参考，请以已选的规格为准

        斜角型焊接角座 无电解镀镍 调整型 S45C材质 无电解镀镍

        条件筛选：

        类型 斜角型
        材质 S45C
        表面处理 无电解镀镍
        安装形式 调整型
        种类筛选 焊接角座

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        可选加工（可选）

        未生成型号，还有 6 项未选择

        重置

        代码

        产品选型

        S

        H

        A

        35~450
        /1

        B

        25~80
        /1

        P

        20~100
        /1

        N

        技术图档

        3D预览

        可选加工参数

        材质图

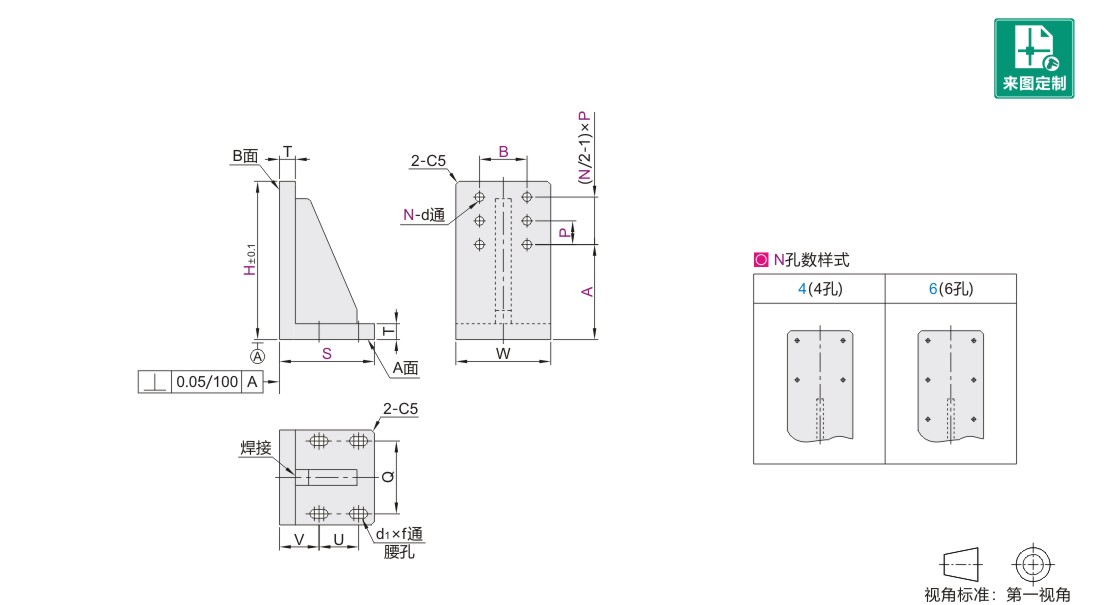

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 表面处理
        国标 相当
        ZGA71 斜角型焊接角座 调整型 45  S45C 无电解镀镍



        ①焊接前用螺钉连接；②A、B面焊接后，铣平，不烤漆。





        参数图



         选型表

        型号
        		 H
        		 最小单位1
        		 N
        孔数
        		 W
        		 T
        		 V
        		 U
        		 Q
        		 d
        		 腰孔
        代码    S A B P d1×f
        ZGA71   80     150 160 170 180 190 200 210 220 230 240
           250 260 270 280 290 300        		 35 ~ 120 25 ~60 20 ~50 4(4孔) 80  12  32  34  62  6.5  6.5 ×14 .5
         100     160 170 180 190 200 210 220 230 240 250
           260 270 280 290 300 310 320 330 340 350      360 370 380 390 400 410 420 430 440 450
           460 470 480 490 500        		 50 ~450 30 ~80 40 ~ 100 4(4孔)
        6(6孔)        		 100  12  40  40  76  6.5  9 ×19



        选取P值时，请注意A和N值，需满足A+(N/2-1)×P≤H-10的条件。
