医疗 精密垫片 U形 方型
品牌名称：
怡合达
条件筛选：
外形 方形
材质 SUS304H
硬度 370～430HV
尺寸特征 尺寸选择
孔形 U形孔
种类筛选 精密垫片
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 销售方式 | 材质 | 硬度 | |
| Y-JCJ11 | 方型 | 马达固定座 | 单个 | SUS304H | 370~430HV |
| Y-JCJ12 | 轴承座用 | ||||

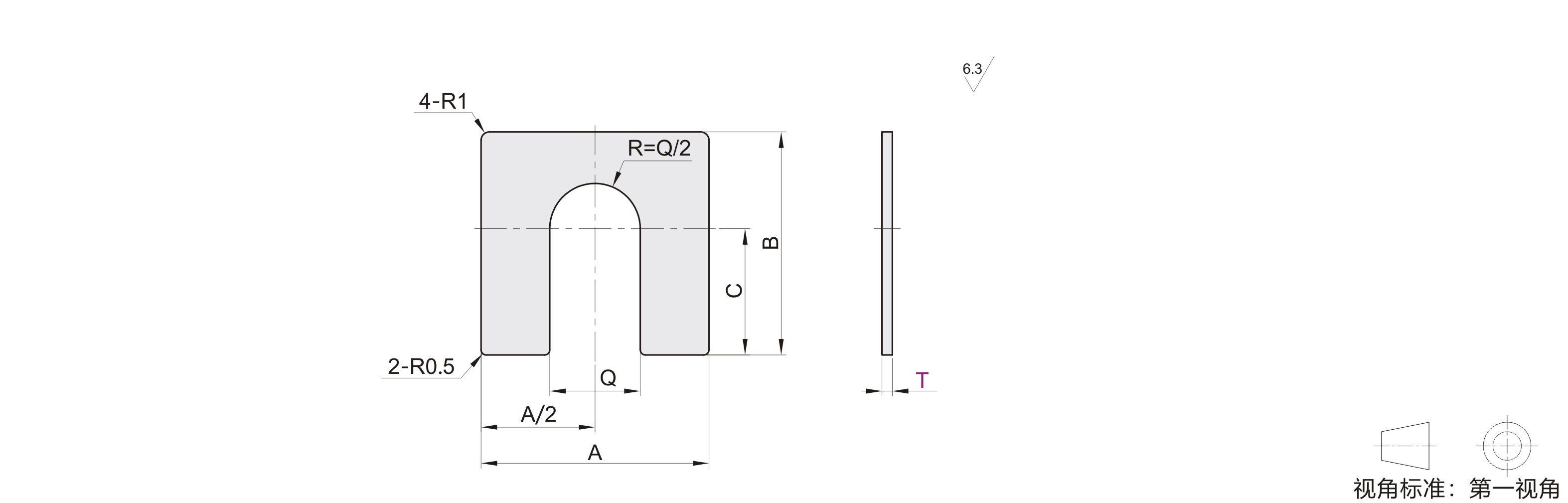

参数图
马达固定用
| 型号 | T |
A |
B |
C |
Q |
|
| 代码 | 规格 | |||||
| Y-JCJ11 | 1035 | 0.01 0.02 0.05 0.1 0.2 0.5 1.0 |
10 | 10 | 5 | 3.5 |
| 1245 | 12 | 12 | 6 | 4.5 | ||
| 1455 | 14 | 14 | 7 | 5.5 | ||
| 1665 | 16 | 16 | 8 | 6.5 | ||
| 2009 | 20 | 20 | 10 | 9 | ||
| 3013 | 30 | 30 | 15 | 13 | ||
| 4312 | 43 | 43 | 22 | 12 | ||
| 4814 | 48 | 48 | 24 | 14 | ||
| 5314 | 53 | 53 | 27 | 14 | ||
| 6816 | 68 | 68 | 34 | 16 | ||
轴承座用
| 型号 |
T |
A |
B |
C |
Q |
适用 轴承座 |
|
| 代码 | 规格 | ||||||
| Y-JCJ12 | 204A | 0.01 0.02 0.05 0.1 0.2 0.5 1.0 |
40 | 27 | 15 | 13 | UCPA204/UCUP204 |
| 205A | 45 | 30 | 16 | UCPA205/UCUP205 | |||
| 206A | 50 | 36 | 22 | 17 | UCPA206/UCUP206 | ||
| 207A | 55 | 41 | 26 | UCPA207/UCUP207 | |||
| 208A | 58 | 41 | 25 | UCPA208/UCUP208 | |||
| 204 | 38 | 42 | 26 | 13 | UCP-204 | ||
| 205 | 38 | 42 | 25 | UCP-205 | |||
| 206 | 48 | 54 | 32 | 17 | UCP-206 | ||
| 207 | 48 | 54 | 34 | UCP-207 | |||
| 208 | 54 | 58 | 35 | UCP-208 | |||
| 209 | 54 | 60 | 38 | UCP-209 | |||
T公差
| 代码 |
T公差 |
||||||
| 0.01 | 0.02 | 0.05 | 0.1 | 0.2 | 0.5 | 1.0 | |
| Y-JCJ11 Y-JCJ12 |
±0.003 | ±0.003 | ±0.005 | ±0.03 | ±0.06 | ±0.11 | |
-
