        医疗 精密垫片 方型 尺寸选择型

        品牌名称：

        怡合达

        条件筛选：

        外形 方形
        尺寸特征 尺寸选择
        孔形 无孔
        种类筛选 精密垫片

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

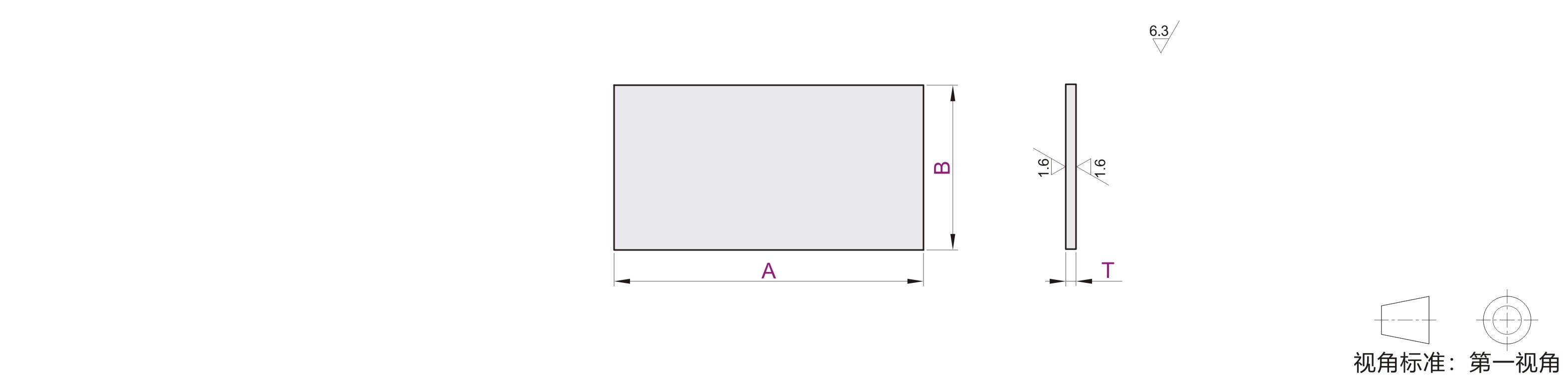

            参数图

            材质图
            代码 类型 销售方式 材质 硬度
            Y-JCJ21 尺寸选择型 单个 SK材 55~62HRC
            Y-JCJ22 SUS304H 370~430HV



            A/B公差表

            A·B A/B公差
            10~ ±0.5
            400~ ±0.8
            800~ ±1.2



            T公差表

            代码 T公差
            0.05 0.1 0.2 0.3 0.5 1.0
            Y-JCJ21 — ±0.009 ±0.010 ±0.018 ±0.020 ±0.030
            Y-JCJ22 ±0.002 ±0.010 ±0.012 ±0.020 ±0.025 ±0.030





            参数图



            SK材

            型号
            		 A
            		 B
            代码 T
            Y-JCJ21 0.1
            0.2
            0.3
            0.5
            1.0            		 100 50
            100
            250
            500
            1000



            SUS304H

            型号
            		 A
            		 B
            代码 T
            Y-JCJ22 0.05
            0.1
            0.2
            0.3
            0.5
            1.0            		 10  20  30  40  50  60  70  80  90  100  120  150       10  20  30
                                  40  50  60  70  80  90  100  120           40  50
                                                 60  70  80  90  100  120  150  200            60  70
                                                               80  90  100  120  150  200            80  90
                                                                             100  120  150  200          100  120
                                                                                                 150  200               150
                                                                                                           200               200
                                                                                                                     1000               300
