        医疗 精密垫片 U形 圆型

        品牌名称：

        怡合达

        条件筛选：

        外形 圆形
        尺寸特征 尺寸选择
        孔形 U形孔
        种类筛选 精密垫片

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 销售方式 材质 硬度
            Y-JCJ01 圆型 尺寸选择型 单个 SUS304H 370~430HV
            Y-JCJ02 黄铜 —



            特点 ：无需拆下螺栓即可插入垫片。

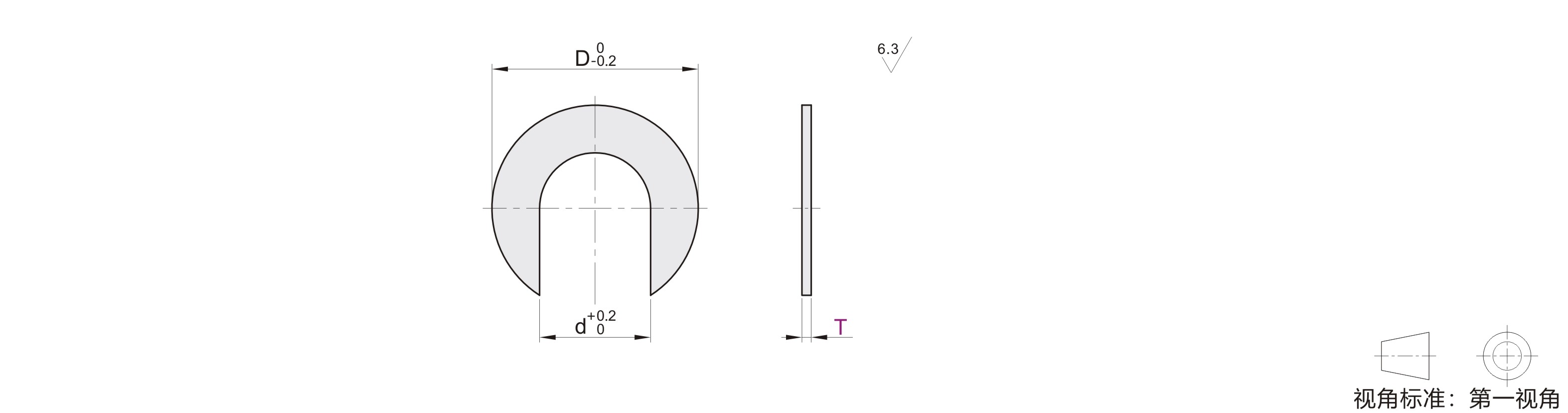

            参数图



            选型表

            型号
            		 T
            		 d
            		 D
            代码 规格
            Y-JCJ01
            Y-JCJ02            		 6 0.01*
            0.02*
            0.05
            0.1
            0.2
            0.3
            0.5
            1.0            		 6.5 12
            8 8.5 15
            10 10.5 20
            12 13 25
            16 17 30
            20 21 35
            24 25 40
            30 31 50



            带*规格不适用Y-JCJ02。



            T公差

            代码
            		 T公差
            0.01 0.02 0.05 0.1 0.2 0.3 0.5 1.0
            Y-JCJ01 ±0.003 ±0.003 ±0.005 ±0.02 ±0.03 ±0.035 ±0.04 ±0.05
            Y-JCJ02 — — ±0.005 ±0.02 ±0.03 ±0.04 ±0.05 ±0.08
