查看大图
图片仅供参考，请以已选的规格为准
金属轴环 普通型 精密型 标准型 内外径公差选择 无肩型 通孔型
品牌名称：
怡合达
条件筛选：
外形 无肩形
尺寸特征 内外径公差选择
孔形 通孔
种类筛选 金属轴环
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
材质
精度等级
表面处理
形状筛选
轴环 通孔
产品选型
D公差选择
V公差选择
V
1~58
/0.5
D
3~60
/0.5
L
8~100
/0.1
技术图档
3D预览

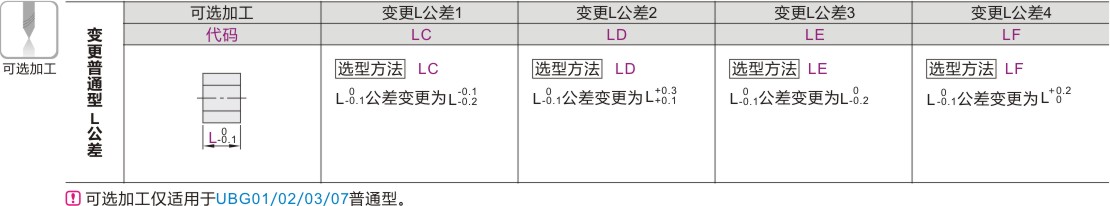

可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||
| 国标 | 相当 | |||||
| UBG01 | 标准型 | 普通型 | 内外径公差 选择 |
45 | S45C | — |
| UBG02 | 发黑 | |||||
| UBG03 | 无电解镀镍 | |||||
| UBG07 | 0Cr18Ni9 | SUS304 | — | |||
| UBG11 | 精密型 | 45 | S45C | — | ||
| UBG12 | 发黑 | |||||
| UBG13 | 无电解镀镍 | |||||
| UBG17 | 0Cr18Ni9 | SUS304 | — | |||
如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。

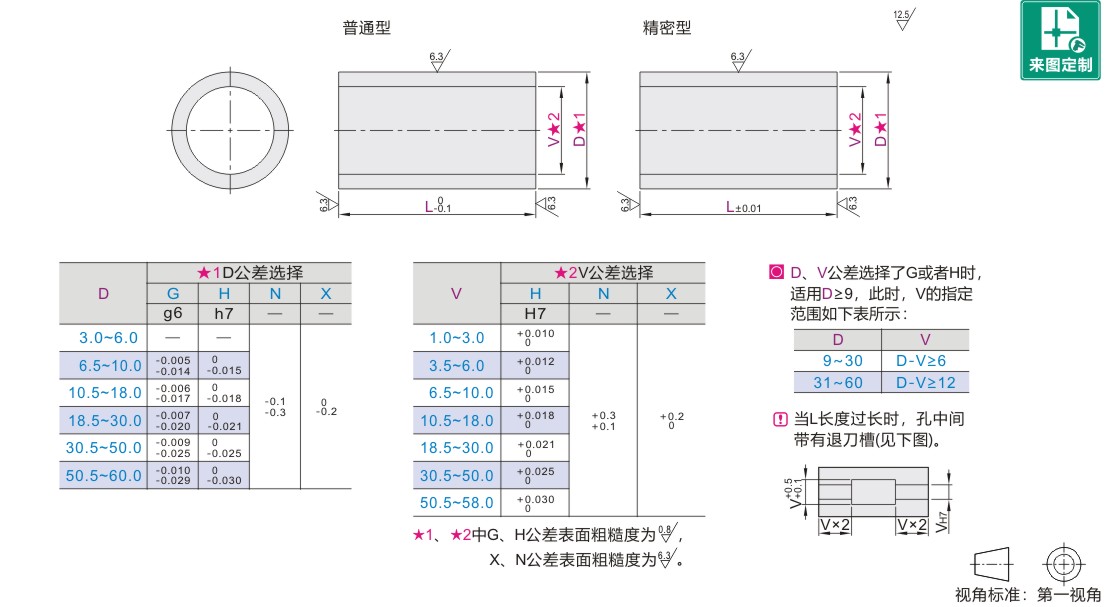

内外径公差组合表
| D(外径) | V(内径) | 公差编号 |
| G | H | 2 |
| N | 1 | |
| X | 1 | |
| H | H | 2 |
| N | 1 | |
| X | 1 | |
| N | H | 1 |
| N | 3 | |
| X | 3 | |
| X | H | 1 |
| N | 3 | |
| X | 3 |
-
