        医疗 金属轴环 普通型 标准型·内外径公差选择

        品牌名称：

        怡合达

        条件筛选：

        外形 无肩形
        硬度 无
        尺寸特征 内外径公差选择
        孔形 通孔
        精度等级 普通级
        种类筛选 金属轴环

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            材质

            表面处理

            产品选型

            D公差选择

            V公差选择

            V

            1.0~58.0
            /0.5

            D

            3.0~60
            /0.5

            L

            10.0~100
            /0.5

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            Y-JCD70 标准型  普通型 内外径公差
            选择            		 45 S45C —
            Y-JCD72 发黑
            Y-JCD74 无电解镀镍
            Y-JCD76 0Cr18Ni9 SUS304 —



            如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。



            D ★1D公差选择
            G H N X
            g6 h7 — —
            3.0~6.0 — — -0.1
            -0.3            		 0
            -0.2
            6.5~10.0 -0.005
            -0.014            		 0
            -0.015
            10.5~18.0 -0.006
            -0.017            		 0
            -0.018
            18.5~30.0 -0.007
            -0.020            		 0
            -0.021
            30.5~50.0 -0.009
            -0.025            		 0
            -0.025
            50.5~60.0 -0.010
            -0.029            		 0
            -0.030



            V
            		 ★2V公差选择
            H N X
            H7 — —
            1.0~3.0 +0.010
            0            		 +0.3
            +0.1            		 +0.2
            0
            3.5~6.0 +0.012
            0
            6.5~10.0 +0.015
            0
            10.5~18.0 +0.018
            0
            18.5~30.0 +0.021
            0
            30.5~50.0 +0.025
            0
            50.5~58.0 +0.030
            0

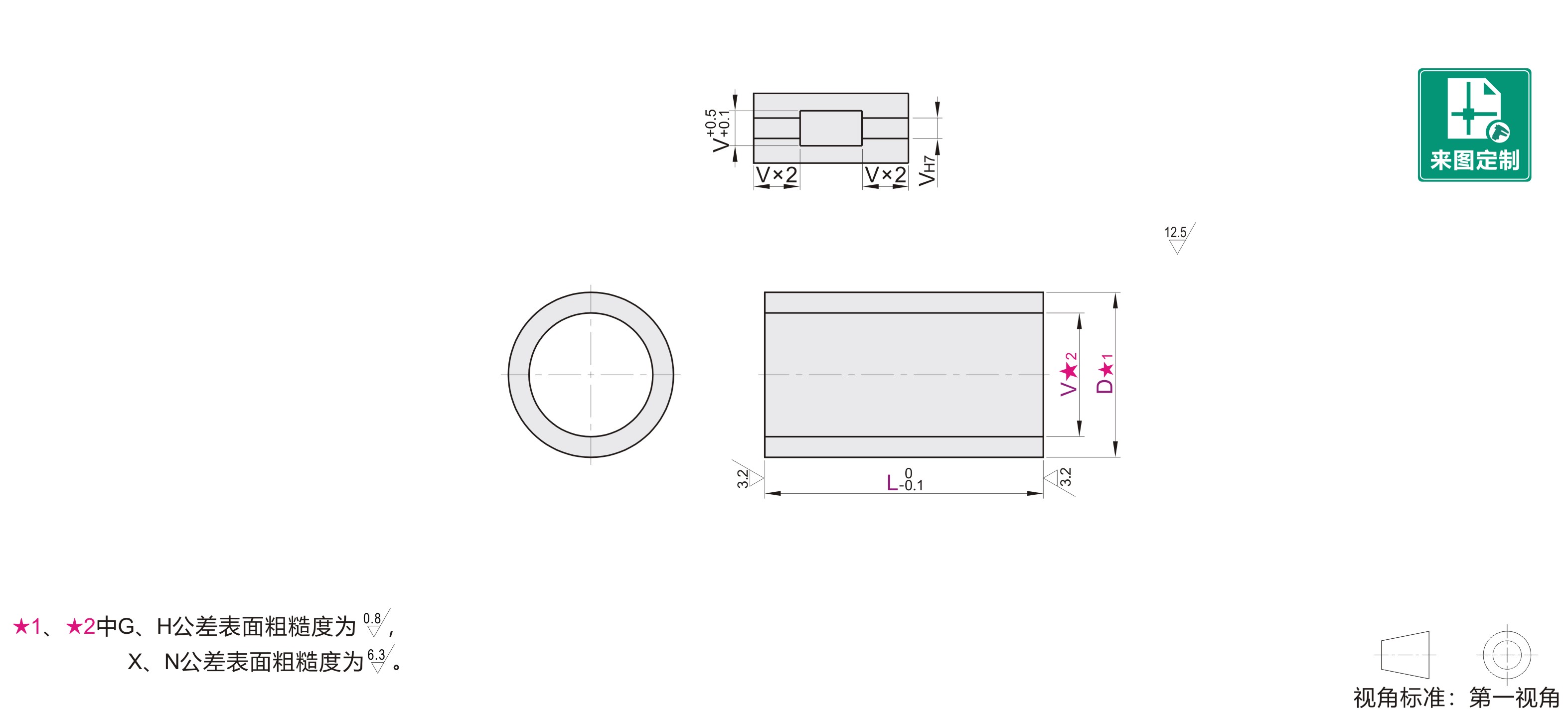

             当L长度过长时 ，孔中间带有退刀槽(见下图)。







            参数图



            选型表

            型号 D公差
            选择
            		 V公差
            选择
            		 V
            最小单位0.5
            		 D
            最小单位0.5
            		 L
            最小单位0.1
            代码
            Y-JCD70
            Y-JCD72
            Y-JCD74
            Y-JCD76            		 G
            H
            N
            X            		 H
            N
            X            		 1.0~58.0
            (V≤D-2)            		 3.0~10.0 10.0~75.0
            10.5~20.0 10.0~100.0
            20.5~30.0
            30.5~40.0
            40.5~50.0
            50.5~60.0
