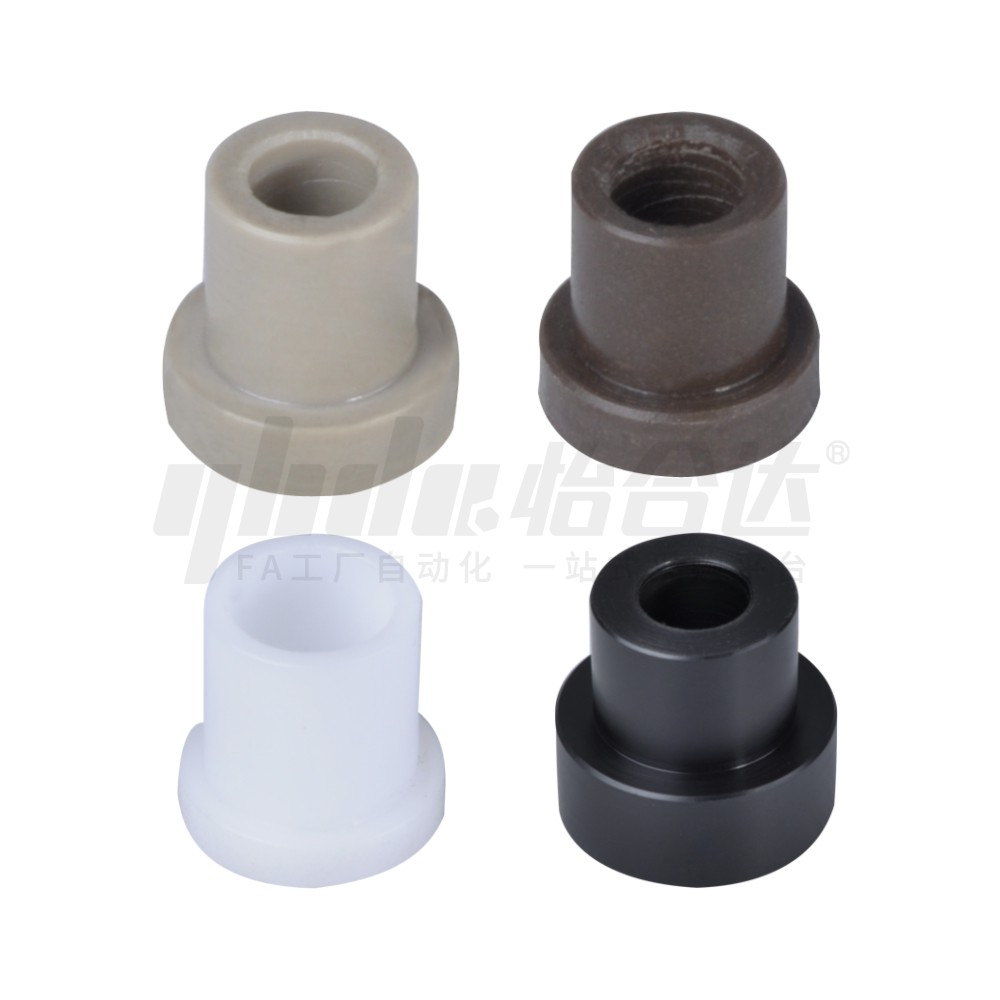

      查看大图

      图片仅供参考，请以已选的规格为准

        树脂轴环 肩型 尺寸指定型 外径选择型 带肩圆形 通孔型

        品牌名称：

        怡合达

        条件筛选：

        外形 带肩圆形
        孔形 通孔
        种类筛选 树脂轴环

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            尺寸特征

            材质

            颜色

            形状筛选

            金属/树脂垫圈 带台阶
            金属/树脂垫圈 带台阶

            产品选型

            V

            D

            H

            6.0~120
            /0.5

            L

            10.0~100
            /0.1

            T

            2.0~30
            /0.5

            技术图档

            3D预览

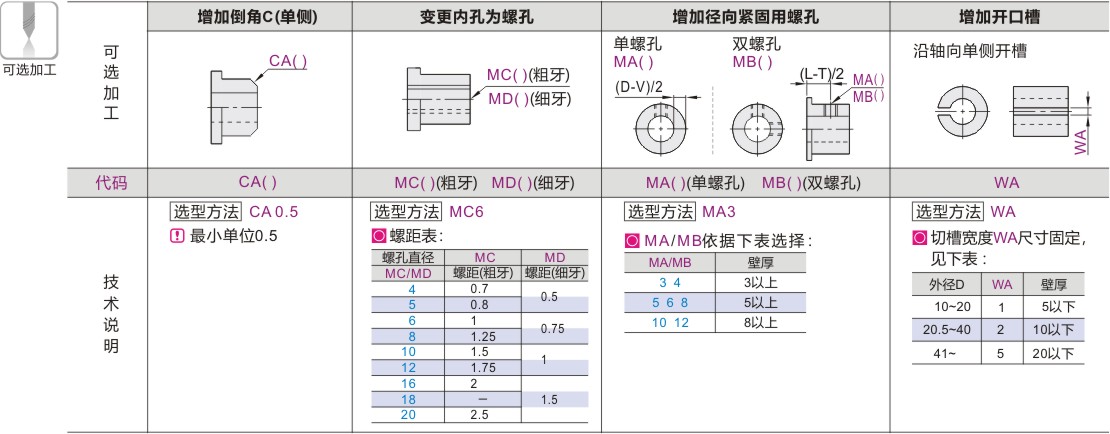

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 颜色
            尺寸指定 外径选择
            UDE01 UDE51 肩型 聚甲醛 白色
            UDE02 UDE52 黑色
            UDE03 UDE53 胶木纸类 茶色
            UDE04 UDE54 胶木布类 浅褐色
            UDE05 UDE55 环氧玻璃 绿色
            UDE06 UDE56 MC尼龙标准级 蓝色
            UDE07 UDE57 象牙色
            UDE11 UDE61 氟树脂 白色
            UDE16 UDE66 PEEK 灰色


            使用环境温度

            聚甲醛 -45~95℃
            胶木纸类 -30~105℃
            胶木布类 -30~105℃
            环氧玻璃 -50~130℃
            MC尼龙标准级 -40~120℃
            氟树脂 -40~250℃
            PEEK -50~250℃

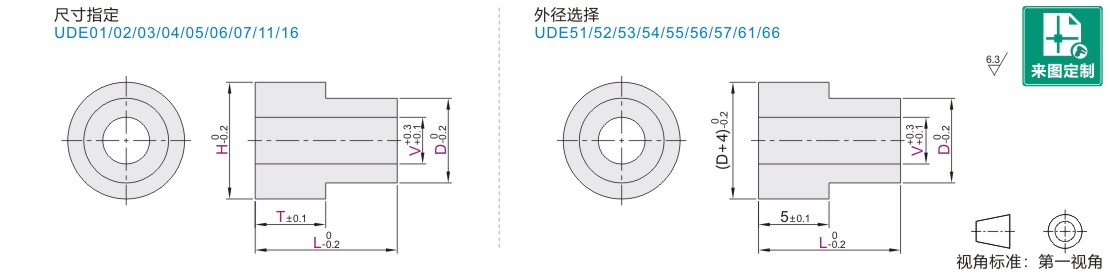

            参数图


            尺寸指定

            型号 V D
            最小单位0.5            		 H
            最小单位0.5            		 T
            最小单位0.5            		 L
            最小单位0.1
            代码
            (聚甲醛)
            UDE01
            UDE02
            (胶木纸类)
            UDE03
            (胶木布类)
            UDE04
            (环氧玻璃)
            UDE05
            (MC尼龙标准级)
            UDE06
            UDE07
            (氟树脂)
            UDE11
            (PEEK)
            UDE16            		 0
            (无孔)
            1.0~95
            (最小单位0.5)            		 4.0~10 6.0~30 2.0~30 10.0~100
            10.5~20 12.5~40
            20.5~30 23.0~50
            30.5~40 33.0~60
            40.5~50 43.0~70
            50.5~60 53.0~80
            60.5~80 63.0~100
            80.5~100 83.0~120



            外径选择

            型号 D
            选择            		 L
            最小单位0. 1
            代码 V
            (聚甲醛)
            UDE51
            UDE52
            (胶木纸类)
            UDE53
            (胶木布类)
            UDE54
            (环氧玻璃)
            UDE55
            ( MC尼龙标准级)
            UDE56
            UDE57
            (氟树脂)
            UDE61
            (PEEK)
            UDE66            		 2
            3            		 4 5 6 8 10           13                                                                 10.0~30
            4
            5            		 6 8 10 11 12 13 14 15 16 20 25 30
            6 10 11 12 13 14 15 16 20 25 30 40
            8 10 11 12 13 14 15 16 18 20 25 30                                  10.0~100
            10 12 13 14 15 16 18 20 25 30
            35 40 50 60
            12 15 16 18 20 25 30
            35 40 50 60
            15
            16            		 20 25 30
            35 40 50
            60 70 80
            20
            25            		 25  30
            35 40 50
            60 70 80
            30 40 50
            60 70 80
