        医疗 树脂轴环 标准型·尺寸指定/外径选择

        品牌名称：

        怡合达

        条件筛选：

        外形 无肩圆形
        孔形 通孔
        种类筛选 树脂轴环

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            尺寸特征

            材质

            颜色

            产品选型

            V

            0~90.0
            /0.1

            D

            3.0~100
            /0.5

            L

            10.0~100
            /0.1

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图
            代码 类型
            		 材质 颜色
            Y-JCG01 标准型 尺寸指定 聚甲醛 白色
            Y-JCG02 黑色
            Y-JCG03 MC尼龙标准级 蓝色
            Y-JCG04 象牙色
            Y-JCG05 PEEK 灰色
            Y-JCG11 外径选择 聚甲醛 白色
            Y-JCG12 黑色
            Y-JCG13 MC尼龙标准级 蓝色
            Y-JCG14 象牙色
            Y-JCG15 PEEK 灰色



            使用环境温度

            聚甲醛 -45~95℃
            MC尼龙标准级 -40~120℃
            PEEK -50~250℃

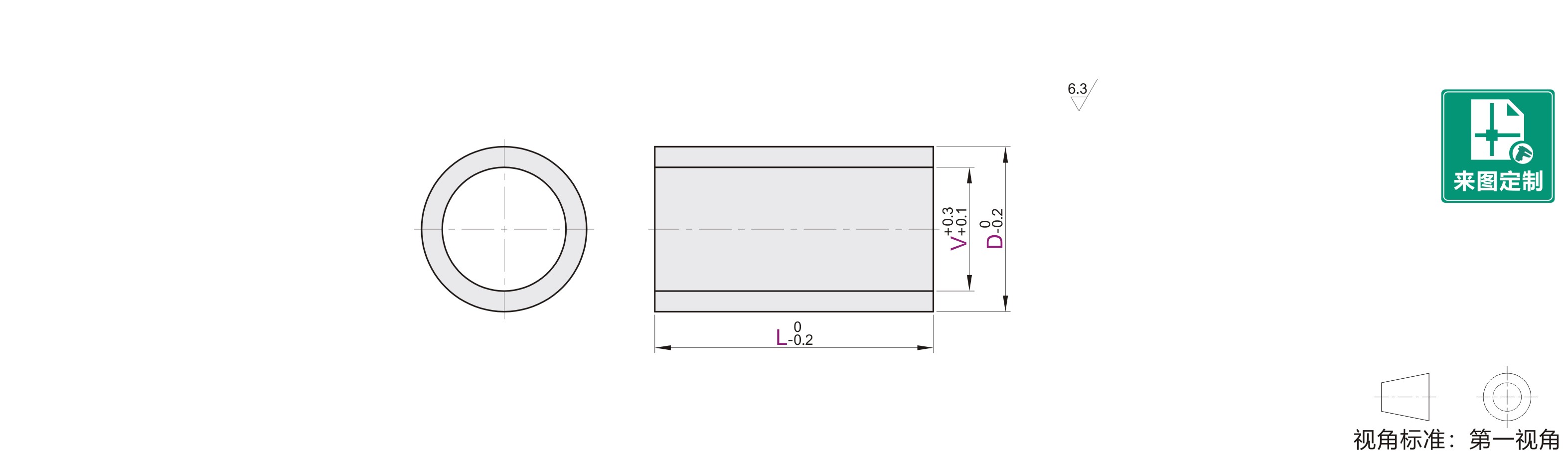

            参数图



            尺寸指定

            型号 V
            		 D
            最小单位0.5
            		 L
            最小单位0.5
            代码
            聚甲醛
            Y-JCG01
            Y-JCG02

            MC尼龙
            标准级
            Y-JCG03
            Y-JCG04

            PEEK
            Y-JCG05            		 0
            （无孔）
            1.5
            2.0
            2.6
            3.0~60.0
            (最小单位0.5)            		 3.0~20.0 10.0~100.0
            10.5~20.0
            20.5~30.0
            30.5~40.0
            40.5~50.0
            0
            (无孔)
            2.6
            3.0~90.0
            (最小单位0.5)            		 60.5~80.0
            80.5~100.0



            外径选择

            型号 D选择
            		 L
            最小单位0.1
            代码 V
            聚甲醛
            Y-JCG11
            Y-JCG12

            MC尼龙
            标准级
            Y-JCG13
            Y-JCG14

            PEEK
            Y-JCG15            		 2
            3            		 4  5  6  8  10  11  12  13 10.0~30.0
            4
            5            		          6  8  10  11  12  13  14  15  16          20  25
            6               8  10  11  12  13  14  15  16         20  25  30 10.0~100.0
            8                    10  11  12  13  14  15  16         20  25  30         40
            10                                  12  13  14  15  16  18  20  25  30  35  40  50  60
            12                                                        15  16  18  20  25  30  35  40  50  60
            15
            16            		                                                                              20  25  30  35  40  50  60  70  80
            20
            25            		                                                                                     25  30  35  40  50  60  70  80
            30                                                                                                           40  50  60  70  80
