        医疗 金属垫圈 普通型/精密型/超精密型 厚度公差选择

        品牌名称：

        怡合达

        条件筛选：

        外形 圆形
        硬度 无
        尺寸特征 厚度公差选择
        孔形 通孔
        种类筛选 金属垫圈

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            材质

            表面处理

            产品选型

            T公差选择

            D

            2.0~60.0
            /0.5

            V

            3.0~58.0
            /0.5

            T

            1.0~12
            /0.1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            国标 相当
            Y-JCB11 标准型 厚度公差
            选择            		 45 S45C —
            Y-JCB12 发黑
            Y-JCB13 无电解镀镍
            Y-JCB16 0Cr18Ni9 SUS304 —



            如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。



            ★T公差选择表
            A -0.1
            -0.3            		 AA -0.01
            -0.03
            B +0.3
            +0.1            		 BB +0.03
            +0.01
            C 0
            -0.2            		 CC 0
            -0.02
            D +0.2
            0            		 DD +0.02
            0
            E ±0.005 — —

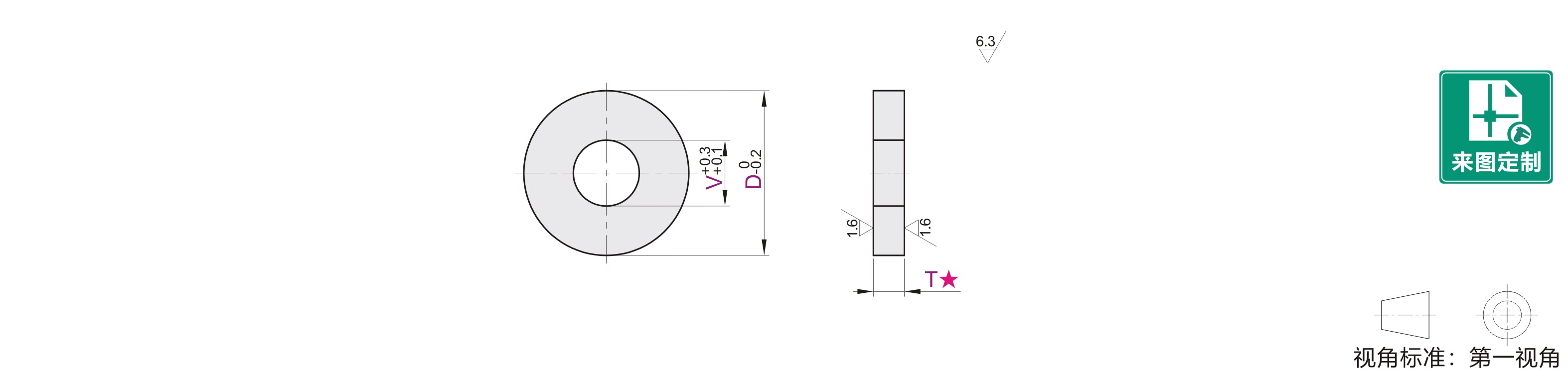

            参数图



            选型表

            型号 T公差
            选择
            		 D
            最小单位0.5
            		 V
            最小单位0.5
            		 T
            最小单位0.1
            代码
            Y-JCB11
            Y-JCB12
            Y-JCB13
            Y-JCB16            		 A  B  C  D (普通型)
            AA  BB  CC  DD            (精密型)
            E            (※超精密型)            		 2.0~10.0 3.0~58.0
            (V≤D-2)            		 1.0~12.0
            10.5~20.0
            20.5~30.0
            30.5~40.0
            40.5~50.0
            50.5~60.0



            ※超精密型T公差不适用Y-JCB16。
