        金属垫圈 圆形 普通型 精密型 超精密型 标准型 厚度公差选择  通孔型

        条件筛选：

        外形 圆形
        尺寸特征 厚度公差选择
        孔形 通孔
        种类筛选 金属垫圈
        形状筛选 金属/树脂垫圈 通孔

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            材质

            表面处理

            产品选型

            T公差选择

            D

            5~60
            /0.5

            V

            3~58
            /0.5

            T

            1~12
            /0.1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质
            		 表面处理
            国标 相当
            UAJ01 标准型 厚度公差选择型 45 S45C —
            UAJ02 发黑
            UAJ03 无电解镀镍
            UAJ07 0Cr18Ni9 SUS304 —



            ★T公差选择表
            A -0.1
            -0.3            		 AA -0.01
            -0.03
            B +0.3
            +0.1            		 BB +0.03
            +0.01
            C 0
            -0.2            		 CC 0
            -0.02
            D +0.2
            0            		 DD +0.02
            0
            E ±0.005 — —



            如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。

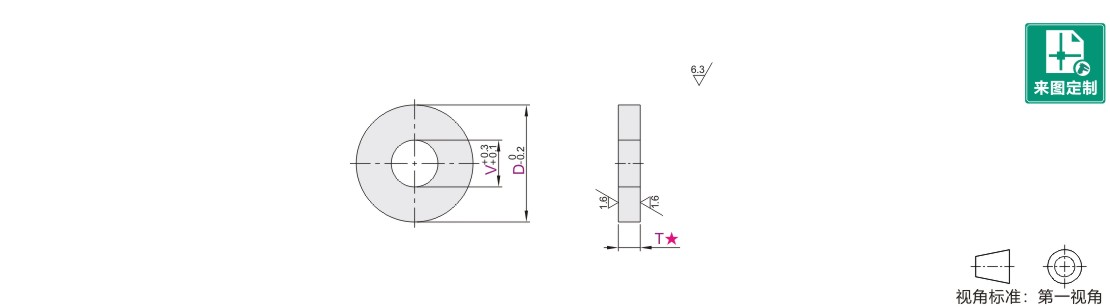

            参数图



            选型表

            型号 T公差
            选择            		 D
            最小单位0.5            		 V
            最小单位0.5            		 T
            最小单位0.1
            代码
            UAJ01
            UAJ02
            UAJ03
            UAJ07            		 A B C D(普通型)
            AA BB CC DD(精密型)
            E(※超精密型)            		 5.0~10.0 3.0~58.0
            (V≤D-2)            		 1.0~12
            10.5~20.0
            20.5~30
            30.5~40
            40.5~50
            50.5~60



            ※超精密型T尺寸不适用UAJ07。
