        PFA管件 入珠式 异径三通接头 PFA材质

        条件筛选：

        产品名称 PFA管件
        连接方式 入珠式
        种类 异径三通接头
        种类筛选 管道配件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 允许的流体 使用温度范围
            BMA49 异径三通接头
            		 PFA 空气，水，耐腐蚀
            性液体等
            		 15~200℃
            （不结冻）



            适用行业：
                主要用于半导体行业，也适合光伏、化工、
                医药等行业的液体流通管道应用。

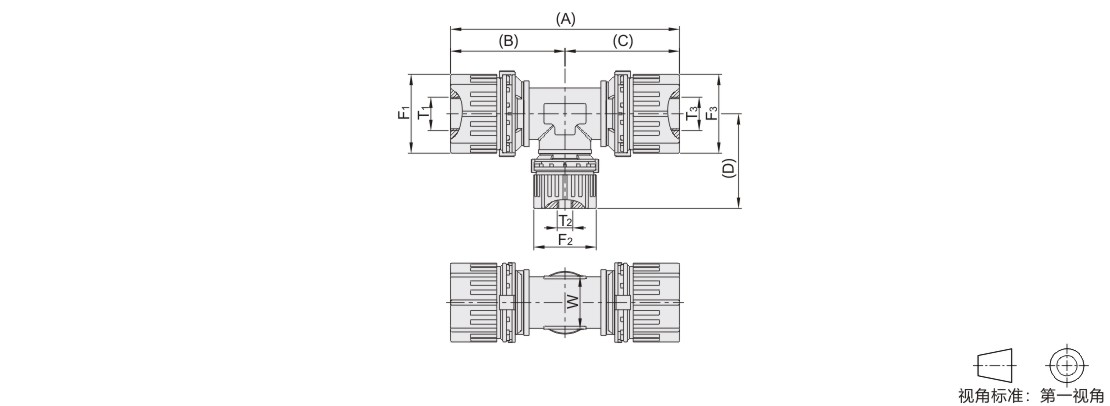

            参数图



            选型表

            型号
            		 适配管外径
            		 (A)
            		 (B)
            		 (C)
            		 (D)
            		 F1
            		 F2
            		 F3
            		 W
            代码 规格 T1 T2 T3
            BMA49 1 1/8" 1/4" 1/8" 57.6 28.8 28.8 34.5 12.8 17 12.8 10
            2 1/4" 1/2" 1/4" 70.8 35.4 35.4 44.7 17 30 17 18
            3 3/8" 3/8" 79.8 39.9 39.9 44.5 25 25
            4 1/2" 1/4" 1/2" 88.9 44.45 44.45 34.9 30 17 30
            5 3/8" 39.5 25
            6 3/4" 1/4" 3/4" 112.8 56.4 56.4 39.4 40 17 40 27
            7 3/8" 44 25
            8 1/2" 48.7 30
            9 1" 1" 135.8 67.9 67.9 53.2 50.5 50.5 34
            10 3/4" 60.9 40
            11 3/4" 1/2" 1/2" 105.1 56.4 48.7 48.7 40 30 30 27
