快速锁紧器 旋钮型
条件筛选：
种类筛选 连接件
类型 旋钮型
主体材质 SUS303
表面处理 无
名称 快速锁紧器
锁紧方式 普通型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
附件 |
||||
| 本体 | 旋钮 | 轴 | 销 | ||||
| BLL01 | 标准型 | 旋钮型 | SUS303 | SUS303 | SUS420 | SUS303 | 内六角螺栓3pcs |
| BLL17 | 聚酰胺(黑色) | ||||||
| E-BLL01 | 经济型 | SUS303 | |||||
| E-BLL17 | 聚酰胺(黑色) | ||||||
剪切、抗拉强度是有容许载荷限制的
承受更大的载荷时产品可能会损坏。

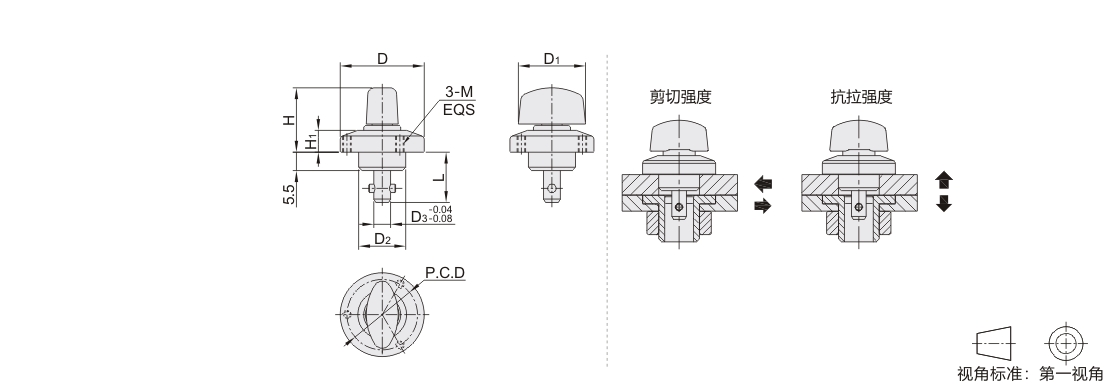

参数图
选型表
| 型号 |
适用 板厚 |
D |
D1 |
D2(h9) |
D3 |
P.C.D |
H |
H1 |
M |
L |
夹紧力 ( N) |
剪切强度 （N) |
抗拉强度 （N） |
适用衬套 |
|||
| 代码 | 规格 | BLL01/E-BLL01 | BLL17/E-BLL17 | 标准型 | 经济型 | ||||||||||||
| 标准型 BLL01 BLL17 经济型 E-BLL01 E-BLL17 |
10 | 6 ~ 10 | 25 | 20 | 14 | 5 | 21 | 19 | 19 | 6.5 | M2深3 | 15.5 | 60 | 1800 | 1200 | BLL11-10 BLL21-10 |
E-BLL11-10 E-BLL21-10 |
| 14 | 6 ~ 14 | 34 | 32 | 18 | 8 | 28 | 25.5 | 26 | 10 | M3深4 | 17 | 90 | 3200 | 2600 | BLL11-12 BLL21-12 |
E-BLL11-12 E-BLL21-12 |
|
| 20 | 12 ~20 | 23 | |||||||||||||||

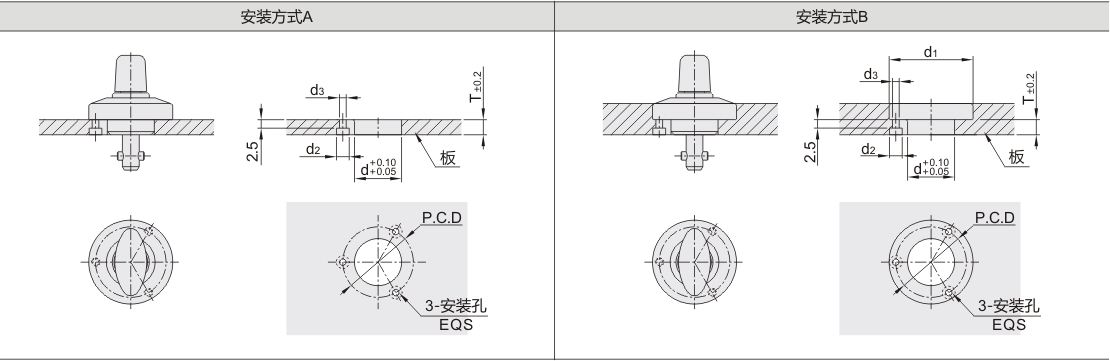

安装方式尺寸表
| 规格 | 适用板厚 | 安装方式 | d | d1 | d2 | d3 | P.C.D | T |
| 10 | 6 | A | 14 | — | 4.4 | 2.4 | 21 | 6 |
| 大于6 ，小于10 | B | 26 | ||||||
| 14 | 6 | A | 18 | — | 6.5 | 3.4 | 28 | |
| 大于6 ，小于14 | B | 35 | ||||||
| 20 | 12 | A | — | 12 | ||||
| 大于12 ，小于20 | B | 35 |

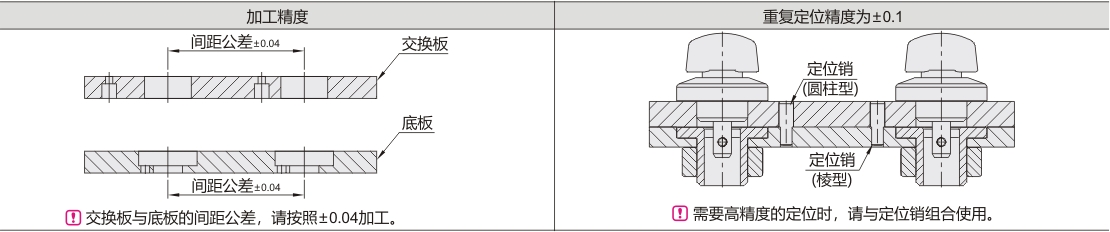

加工精度与重复定位精度
安装方式
官网下载3D模型，旋钮处于ON（锁紧）位置 锁紧器安装时需要处于OFF（打开）状态 锁紧器和衬套安装固定时
上下安装板螺丝孔位角度
需对齐。
-
