产品选型
规格
图片仅供参考，请以已选的规格为准
快速锁紧器 旋钮型 锥销抓紧型
条件筛选：
性价比 经济型
类型 旋钮型
主体材质 SUS303
旋钮材质 SCS13
表面处理 无
名称 快速锁紧器
锁紧方式 锥销抓紧型
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 热处理 | ||||
| 本体 | 旋钮 | 球 | 弹簧 | 球 | |||
| BLL46 | 标准型 | 锥销抓紧型 | SUS303 | SCS13 | SUS440C | SUS304WPB | 淬火回火 |
| E-BLL46 | 经济型 | ||||||
参数图
选型表
| 型号 |
适用板厚 |
d |
D1 |
D2 |
D3 |
H |
H1 |
M |
P.C.D |
夹紧力 (N) |
重量 (g) |
剪切强度 (N) |
抗拉强度 (N) |
适用夹紧销(锥型) |
||
| 代码 | 规格 | 标准型 | 经济型 | |||||||||||||
| 标准型 经济型 BLL46 E-BLL46 |
10 | 6~10 | 6 | 14 | 25 | 25 | 23 | 60.5 | M2深3 | 21 | 7 | 45 | 1100 | 250 | BLL56-10 | E-BLL56-10 |
| 14 | 6~14 | 8 | 18 | 34 | 34 | 28 | 10 | M3深4 | 28 | 9 | 105 | 1800 | 400 | BLL56-14 | E-BLL56-14 | |

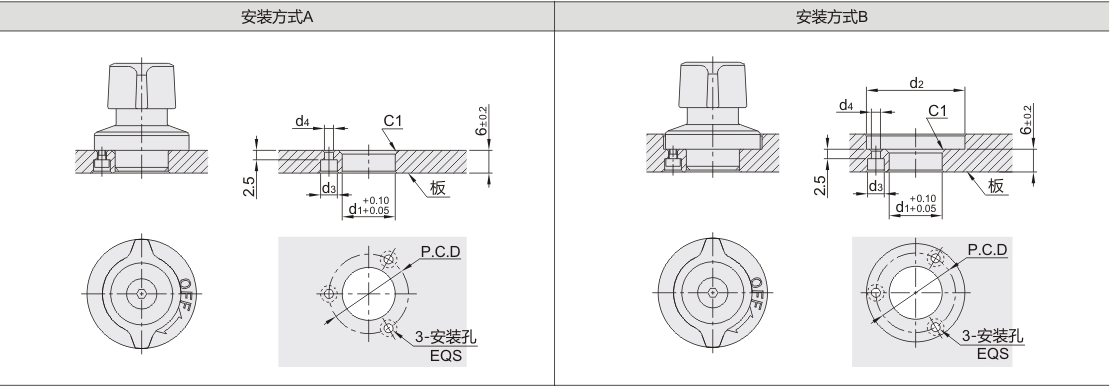

安装方式
安装方式尺寸表
| 型号 |
适用板厚 |
安装方式 |
d1 |
d2 |
d3 |
d4 |
P.C.D | |
| 代码 | 规格 | |||||||
| 标准型 BLL46 经济型 E-BLL46 |
10 | 6 | A | 14 | — | 4.4 | 2.4 | 21 |
| 大于6,小于10 | B | 26 | ||||||
| 14 | 6 | A | 18 | — | 65 | 3.4 | 28 | |
| 大于6,小于14 | B | 35 | ||||||
-
