快速锁紧器 气动型 螺丝配管型 座垫配管型 S45C 镀镍
条件筛选：
性价比 经济型
类型 气动型
主体材质 S45C
表面处理 无电解镀镍
名称 快速锁紧器
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||
| BLL47 | 标准型 | 气动型 |
螺丝配管型 | S45C |
镀镍 |
| BLL48 | 座垫配管型 | ||||
| E-BLL47 | 经济型 |
螺丝配管型 | |||
| E-BLL48 | 座垫配管型 | ||||
参数图

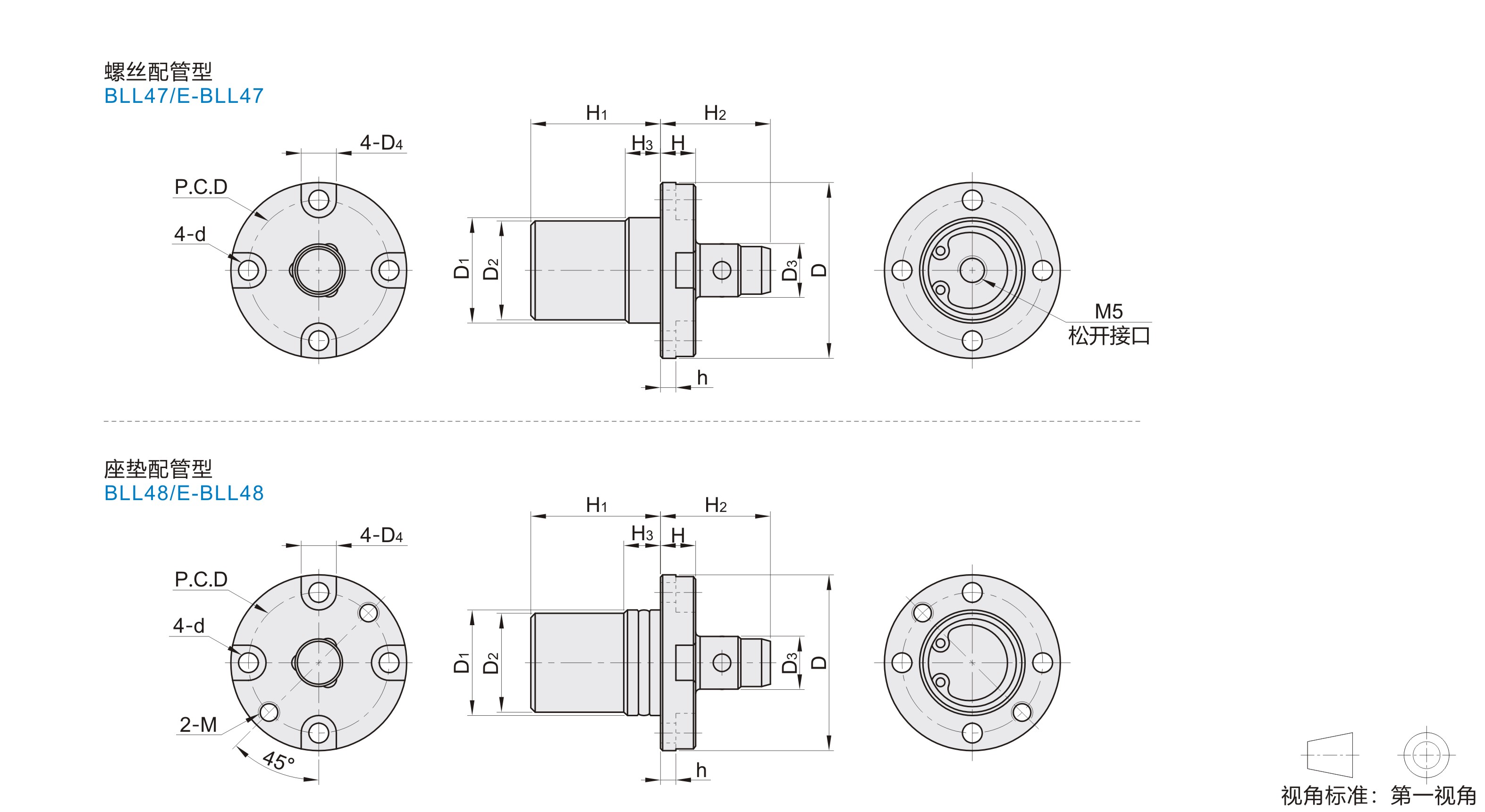

选型表
| 型号 |
D |
D1 (g6) |
D2 |
D3 (h8) |
D4 |
H |
H1 |
H2 |
H3 |
d |
h |
P.C.D |
M |
夹紧力 ( N) |
使用气压 ( Mpa) |
|
| 代码 | 规格 | |||||||||||||||
| 螺丝配管型 BLL47 E-BLL47 |
24 | 40 | 24 | 23.4 | 12 | 8 | 8 | 29.5 | 25 | 8 | 4.5 | 3.5 | 32 | — | 250 | 0.5 |
| 32 | 51 | 32 | 31.4 | 16 | 9.5 | 9.5 | 31.7 | 28.5 | 8.5 | 5.5 | 4 | 41 | 350 | |||
| 座垫配管型 BLL48 E-BLL48 |
24 | 40 | 24 | 23.4 | 12 | 8 | 8 | 24.5 | 25 | 8 | 4.5 | 3.5 | 32 | M4 | 250 | |
| 32 | 51 | 32 | 31.4 | 16 | 9.5 | 9.5 | 25.5 | 28.5 | 8.5 | 5.5 | 4 | 41 | M5 | 350 | ||
安装方式

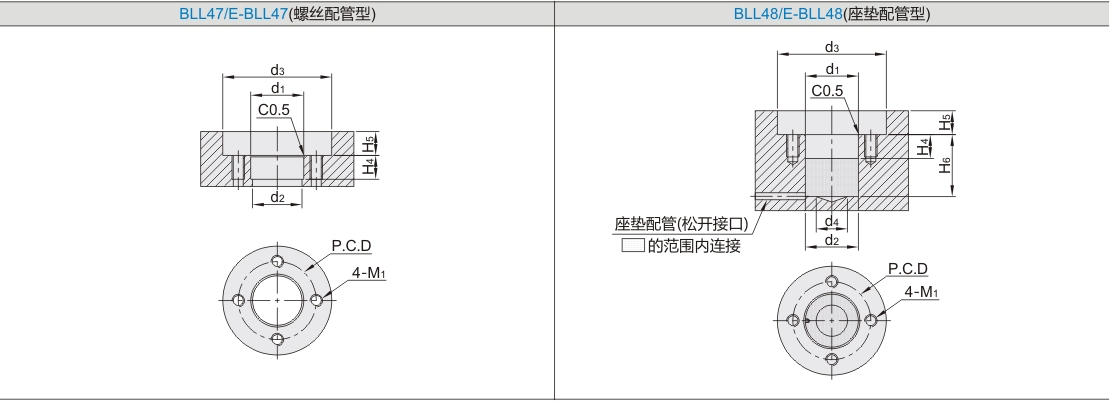

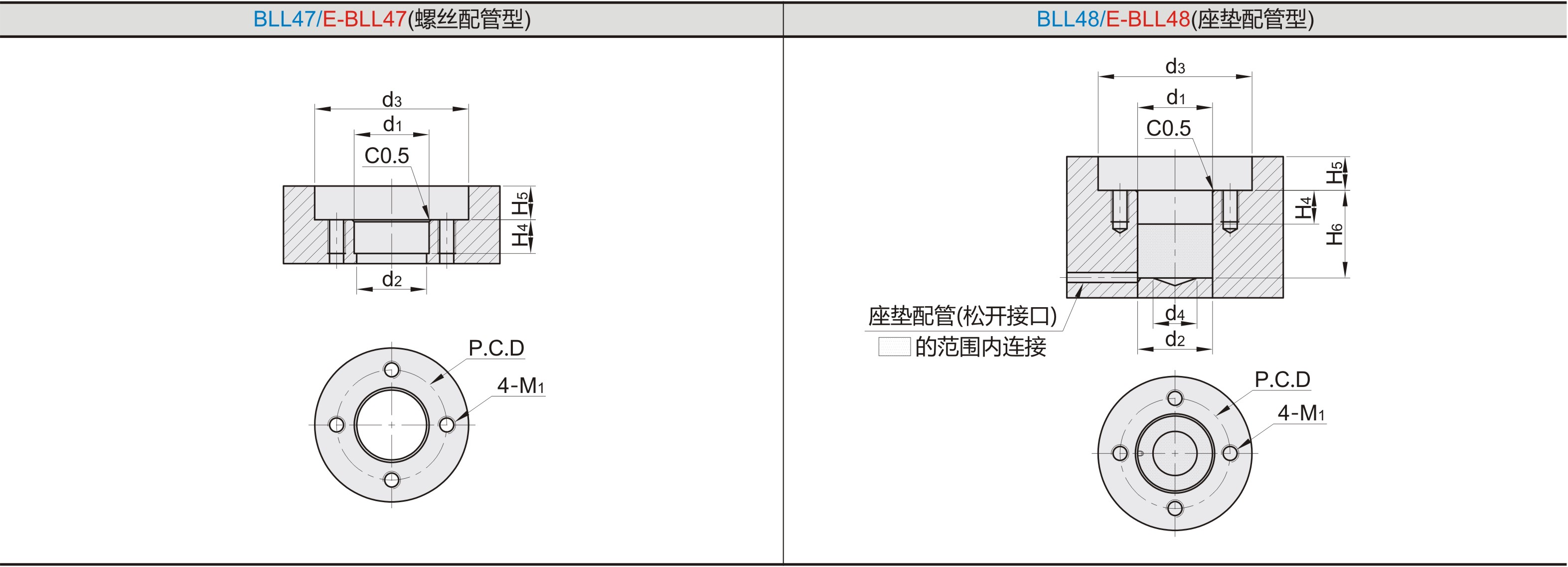

安装方式尺寸表
| 型号 | d1 (H7) |
H4 |
d2 |
H6 |
d4 |
d3 |
H5 |
M1 |
P.C.D |
适用定位套型号 |
|||
| 代码 | 规格 | 标准型 | 经济型 | ||||||||||
| 螺丝配管型 BLL47 E-BLL47 |
24 | 24 | 8.5 | 23.8 | — | — | 41 | 8.5 | ±0.05 | M4深8 | 32 | BLL52-18 | E-BLL52-18 |
| 32 | 32 | 9 | 31.8 | 52 | 10 | M5深10 | 41 | BLL52-26 | E-BLL52-26 | ||||
| 座垫配管型 BLL48 E-BLL48 |
24 | 24 | 8.5 | 23.8 | 25.5 | 14 | 41 | 8.5 | M4深8 | 32 | BLL52-18 | E-BLL52-18 | |
| 32 | 32 | 9 | 31.8 | 26.5 | 20 | 52 | 10 | M5深10 | 41 | BLL52-26 | E-BLL52-26 | ||
-
