气动型专用定位套 快速锁紧器配件 S45C 镀镍
条件筛选：
主体材质 S45C
表面处理 无电解镀镍
名称 气动型专用定位套
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| BLL52 | 标准型 | 定位套 | S45C | 镀镍 |
| E-BLL52 | 经济型 | |||

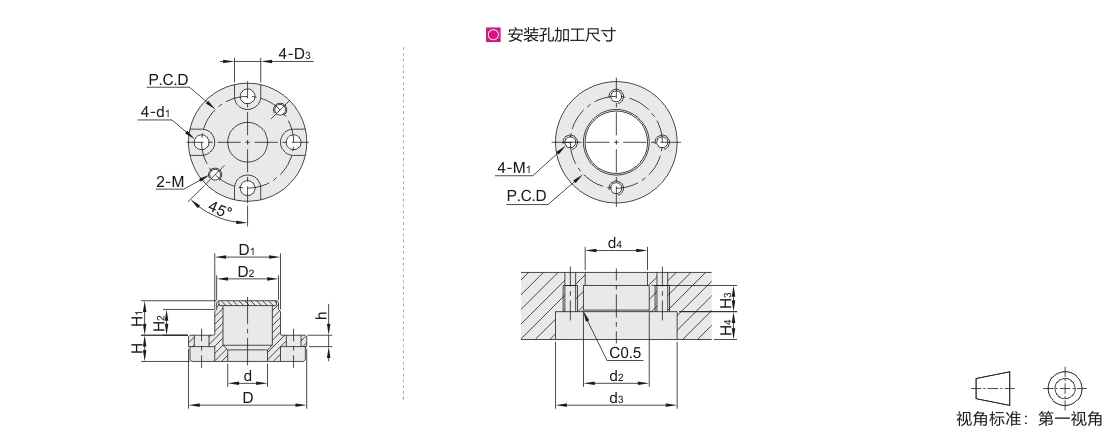

参数图
选型表
| 型号 | D1 (g6) |
D2 | H1 | H2 | D | H | d (E7) |
d1 | h | D3 | M | P.C.D | 重量 (g) |
适用快速锁紧器 | |||
| 代码 | 规格 | 标准型 | 经济型 | ||||||||||||||
| 标准型 经济型 BLL52 E-BLL52 |
18 | 20 | 19.6 | 10.5 | 7.5 | 36 | 8 | 12.1 | 4.5 | 3.5 | 8 | M4 | 28 | 57 | BLL47 BLL48 |
E-BLL47 E-BLL48 |
|
| 26 | 25 | 24.6 | 11 | 7 | 44 | 9.5 | 16.1 | 5.5 | 4 | 9.5 | M5 | 34 | 97 | ||||
安装孔加工尺寸表
| 型号 |
d2 (H7) |
d3 |
d4 |
H3 |
H4 |
M1 |
P.C.D |
|||
| 代码 |
规格 | |||||||||
|
标准型 经济型 |
18 | 20 | 37 | 19.8 | 8 | 8.5 | ±0.05 |
M4深8 | 28 | |
| 26 | 25 | 45 | 24.8 | 7.5 | 10 | M5深10 | 34 | |||
-
