垫板 快速锁紧器配件 锥销抓紧型/强力收销式 SUS303
条件筛选：
类型 锥销抓紧/收销
主体材质 SUS303
表面处理 无
名称 垫板
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
| BLL61 | 锥销抓紧型/强力收销式专用垫板 | SUS303 |

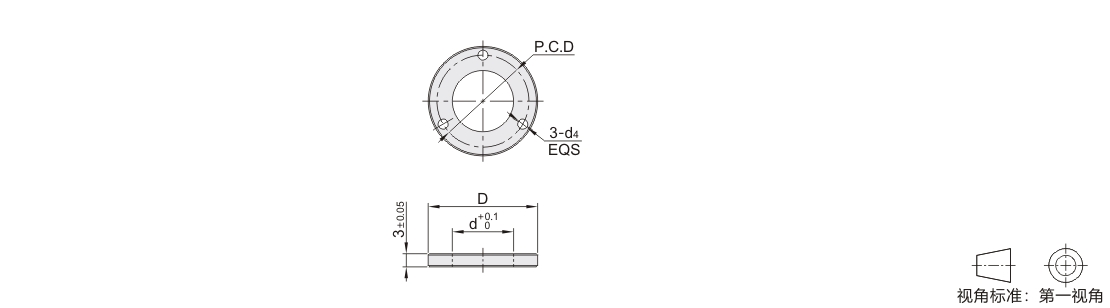

参数图
选型表
| 型号 | D |
d |
P.C.D |
d4 |
重量(g) |
附件 (内六角平头螺钉) |
适用 锥销抓紧型锁紧器 |
适用强力收销式锁紧器 |
|
| 代码 | 规格 | ||||||||
| BLL61 | 25 | 25 | 14 | 21 | 2.3 | 8 | M2-L8(3pcs) | BLL46-10 | — |
| 34 | 34 | 18 | 28 | 3.5 | 15.5 | M3-L9(3pcs) | BLL46-14 | BLL18-20 | |

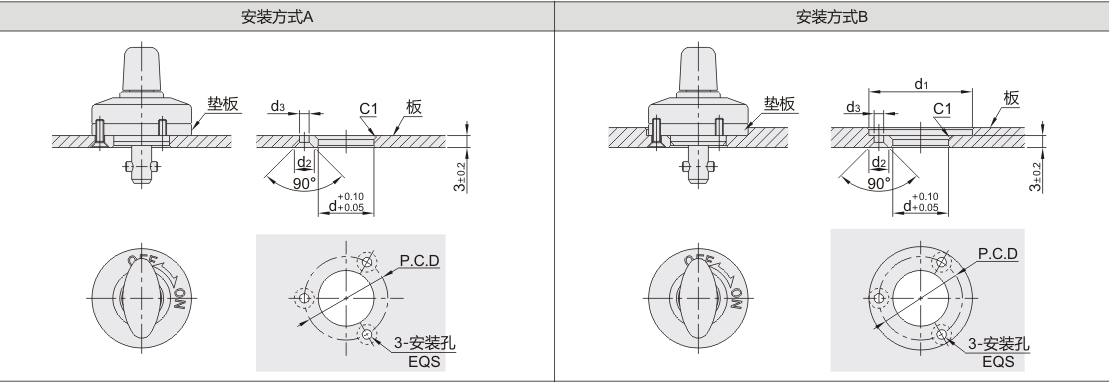

安装方式
安装方式尺寸表
| 型号 | 适用板厚 |
安装方式 |
d | d1 |
d2 |
d3 |
P.C.D |
|
| 代码 | 规格 | |||||||
| BLL61 | 25 | 3 | A | 14 | — | 5 | 2.4 | 21 |
| 大于3 ，小于6 | B | 26 | ||||||
| 34 | 3 | A | 18 | — | 7 | 3.4 | 28 | |
| 大于3 ，小于6 | B | 35 | ||||||
-
