查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
性价比
旋钮材质
产品选型
规格
图片仅供参考，请以已选的规格为准
快速锁紧器 旋钮型 收销式
条件筛选：
种类筛选 连接件
类型 旋钮型
主体材质 SUS303
名称 快速锁紧器
锁紧方式 收销式
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | |||||
| 本体 | 旋钮 | 轴 | 销 | 弹簧 | 轴 | ||||
| BLL25 | 标准型 | 收销式 | SUS303 | SUS304 | 3Cr13 | SUS303 | SUS303 | — | 内六角螺栓3pcs |
| BLL26 | 聚酰胺（黑色） | S45C | SUS304 | SUS304 | 无电解镀镍 | ||||
| E-BLL25 | 经济型 | SUS304 | 3Cr13 | SUS303 | SUS303 | — | |||
| E-BLL26 | 聚酰胺（黑色） | S45C | SUS304 | SUS304 | 无电解镀镍 | ||||
剪切、抗拉强度是有容许载荷限制的
承受更大的载荷时产品可能会损坏。

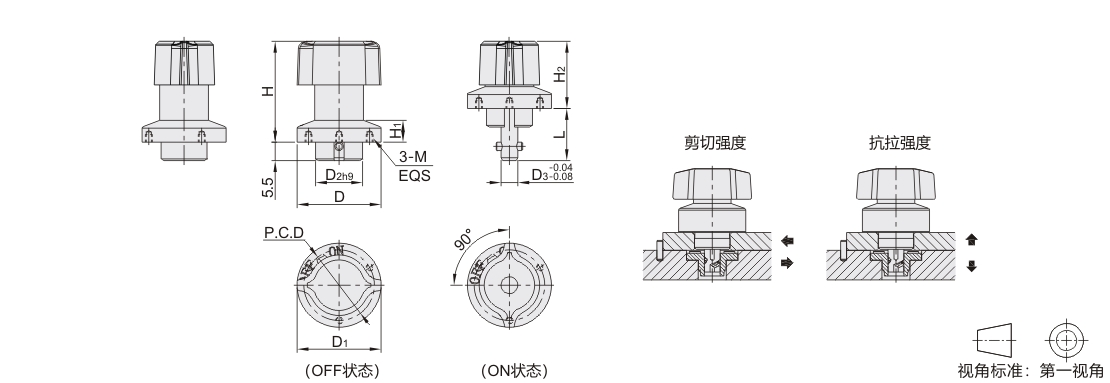

参数图
选型表
| 型号 |
适用 板厚 |
D |
D1 |
D2(h9) |
D3 |
P.C.D |
H |
H1 |
H2 |
M |
L |
夹紧力 ( N) |
剪切强度 ( N) |
抗拉强度 ( N) |
重量 (g) |
适用衬套 |
||
| 代码 |
规格 | 标准型 | 经济型 | |||||||||||||||
|
标准型 经济型 |
10 | 3 ~ 10 | 25 | 25 | 14 | 5 | 21 | 30 | 6.5 | 20 | M2深3 | 15.5 | 60 | 1800 | 1200 | 50 | BLL11-10 BLL21-10 |
E-BLL11-10 E-BLL21-10 |
| 14 | 3 ~ 14 | 34 | 34 | 18 | 8 | 28 | 38 | 10 | 26.5 | M3深4 | 17 | 90 | 3200 | 400 | 120 | BLL11-12 BLL21-12 |
E-BLL11-12 E-BLL21-12 |
|

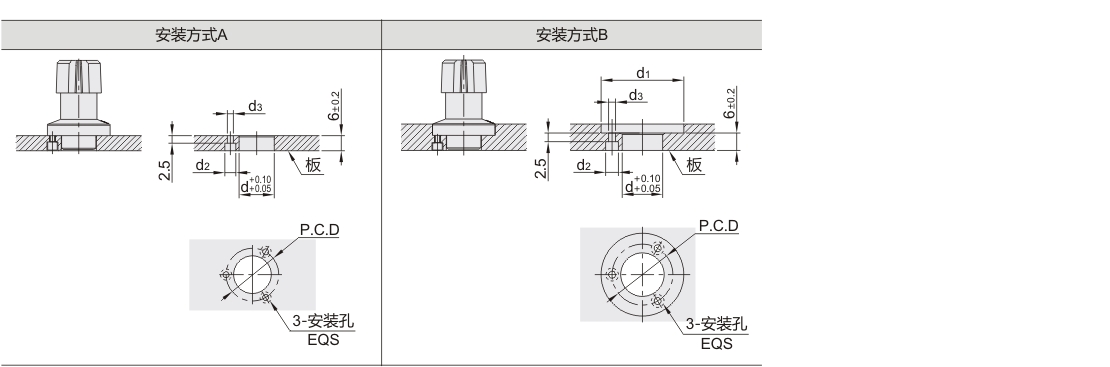

安装方式
安装方式尺寸表
| 规格 | 适用板厚 | 安装方式 | d | d1 | d2 | d3 | P.C.D |
| 10 | 大于3 ，小于6 | 使用垫板BLL61 -25 | |||||
| 6 | A | 14 | — | 4.4 | 2.4 | 21 | |
| 大于6 ，小于10 | B | 26 | |||||
| 14 | 大于3 ，小于6 | 使用垫板BLL61 -34 | |||||
| 6 | A | 18 | — | 6.5 | 3.4 | 28 | |
| 大于6 ，小于14 | B | 35 | |||||
垫板需单独购买。

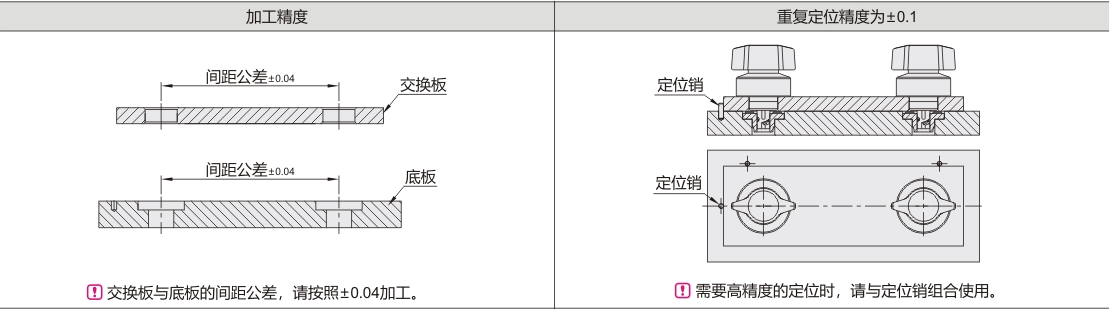

加工精度与重复定位精度
-
