        定位锁紧球定位套 嵌入型

        条件筛选：

        类型 嵌入型
        主体材质 SCM440
        种类筛选 连接件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 本体材质 表面处理 硬度
            BLL36 嵌入型 SCM440 淬火 50~56HRC



            特点
            ● 基准台面和夹具板能在短时间内准确的与机床台面连接，重复定位精度达到±0.01以内。
            ● 通过扳手拧入螺丝，零点定位销上的3个钢珠同时向外张开，从而固定夹具板和定位基准板。
            ● 零点定位衬套藏在板内，不会形成任何干涉。
            用途：嵌入式定位球锁轴是能够一次性对夹具进行定位和锁紧的机构。

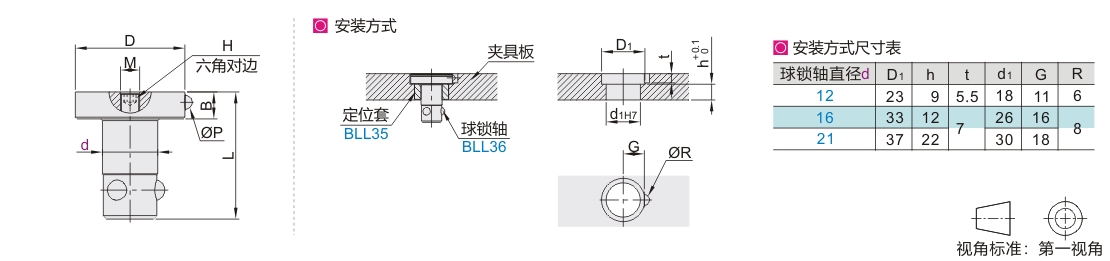

            参数图



            选型表

            型号
            		 适用夹具板厚度
            		 B
            		 D
            		 L
            		 P
            		 H
            		 M
            		 重量
            (g)
            		 最大夹紧力
            ( KN)
            		 扳手锁紧力度
            （N·m）
            		 适用定位套
            		 适用接受套
            代码 球锁轴直径d
            BLL36 12  15  5.8  22  28  4  2.5  M5 32  3  1.2  BLL35-d12 BLL37-d12
            16  20    7.7 32  36.7  5  3  M6 90  5  4  BLL35-d16 BLL37-d16
            21  30  36  56  4  M8 183  8  20  BLL35-d21 BLL37-d21
