        柔性定位器 六角螺栓型 圆锥销/圆柱销

        条件筛选：

        名称 柔性定位器
        锁紧形式 六角螺栓型
        种类筛选 连接件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            本体 夹紧螺栓 球 本体 夹紧螺栓 球
            HCD01 圆锥销 SCM440 SCM435 SUJ2 盐浴软氮化处理 发黑
            （淬火回火）            		 — 内六角螺栓4pcs
            HCD02 圆柱销



            特点：
            ● 通过精密研磨后的圆锥部和抵达面进行两面约束，实现了高精度可靠定位，重点解决了传统的
               多个圆柱销定位零间隙卡住不方便操作的问题；
            ● 紧固夹紧螺栓，使球向外侧凸出，可动式圆锥套下沉，并使板面密切贴合；
            ● 夹紧螺栓旋转约2圈，完成夹紧。


            注意：
             ● 圆锥销与圆锥套配合使用，且销与套需要单独购买；
             ● 使用圆柱销和圆柱套时，不具有定位功能。

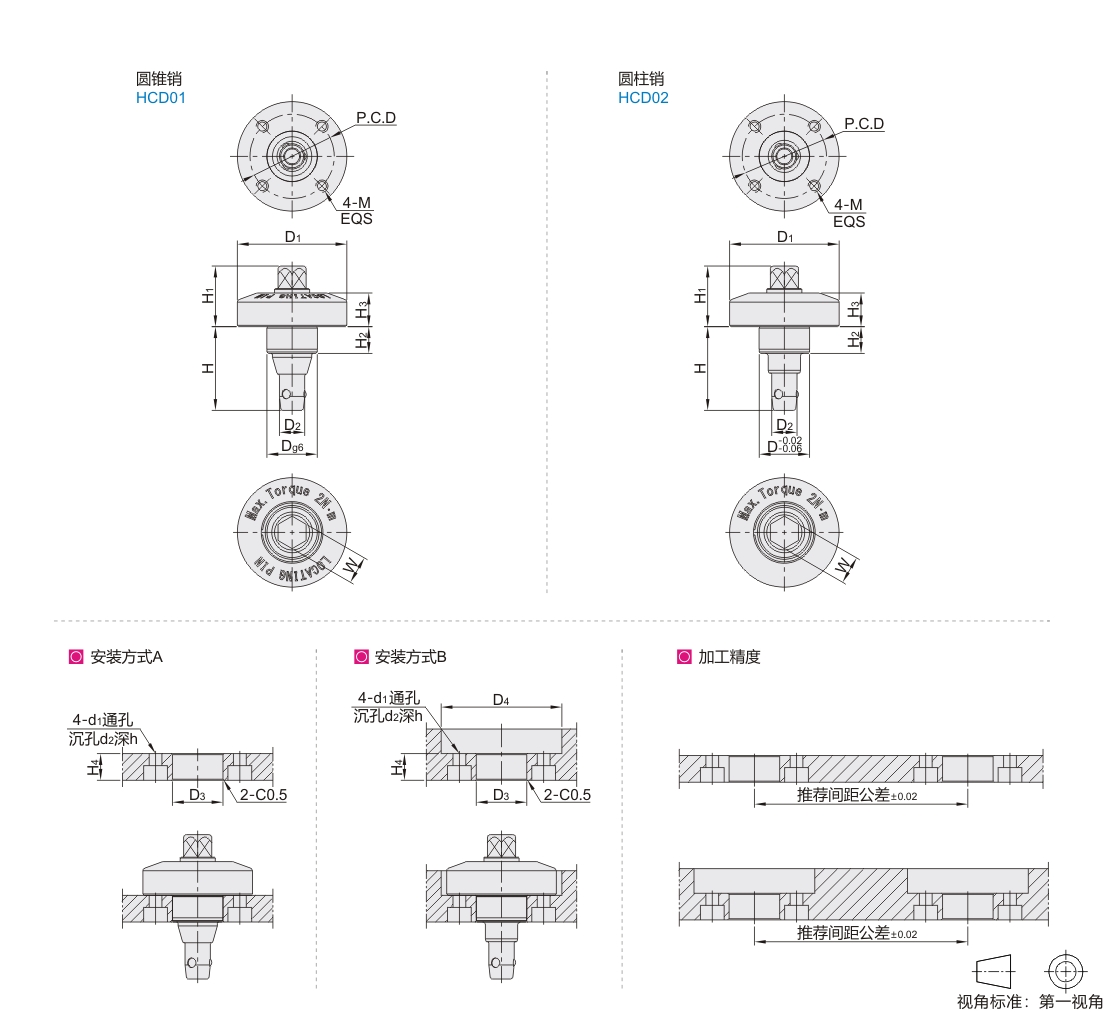

            参数图



            选型表

            型号 D D1 D2 H H1 H2 H3 W P.C.D M 夹紧力
            （N）            		 容许紧固扭矩
            （N.M）            		 安装孔尺寸 重复定位精度 适配套子型号
            代码 规格 D3H7 d4 H4±0.05 d1 d2 h
            圆锥销
            HCD01            		 18 18 39 9 30 22 9.5 12 10 30 M4 深 6 1700 2 18 41 10 4.5 8 5 ±0.01 HCD11-38
            22 22 46 12 40 27 14.5 14 13 37 3000 4 22 48 15 HCD11-45
            28 28 56 16 51 34 19.5 16 17 45 M5 深 7 4500 7 28 58 20 5.5 10 6 HCD11-55
            圆柱销
            HCD02            		 18 18 39 9 30 22 9.5 12 10 30 M4 深 6 1700 2 18 41 10 4.5 8 5 HCD12-38
            22 22 46 12 40 27 14.5 14 13 37 3000 4 22 48 15 HCD12-45
            28 28 56 16 51 34 19.5 16 17 45 M5 深 7 4500 7 28 58 20 5.5 10 6 HCD12-55



            使用锁紧时切勿超过容许扭矩，且不得使用带冲击的扳手（气动或者电动工具），否则容易导致精度降低甚至损坏
