        柔性定位器 凸轮型 圆锥销/圆柱销

        条件筛选：

        名称 柔性定位器
        锁紧形式 凸轮型
        种类筛选 连接件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            本体 凸轮手柄 球 本体 凸轮手柄 球
            HCD03 圆锥销 SCM440 SCM440 SUJ2 盐浴软氮化处理 发黑
            (淬火回火)            		 — 内六角螺栓4pcs
            HCD04 圆柱销



            特点：转动手柄，使球向外侧凸出，可推动圆锥套下沉，并使面板密切贴合。

            注意：
            圆锥销与圆锥套配合使用，且销与套需要单独购买；
            使用圆柱销与圆柱套配合时，销的轴向方向不具有定位功能。

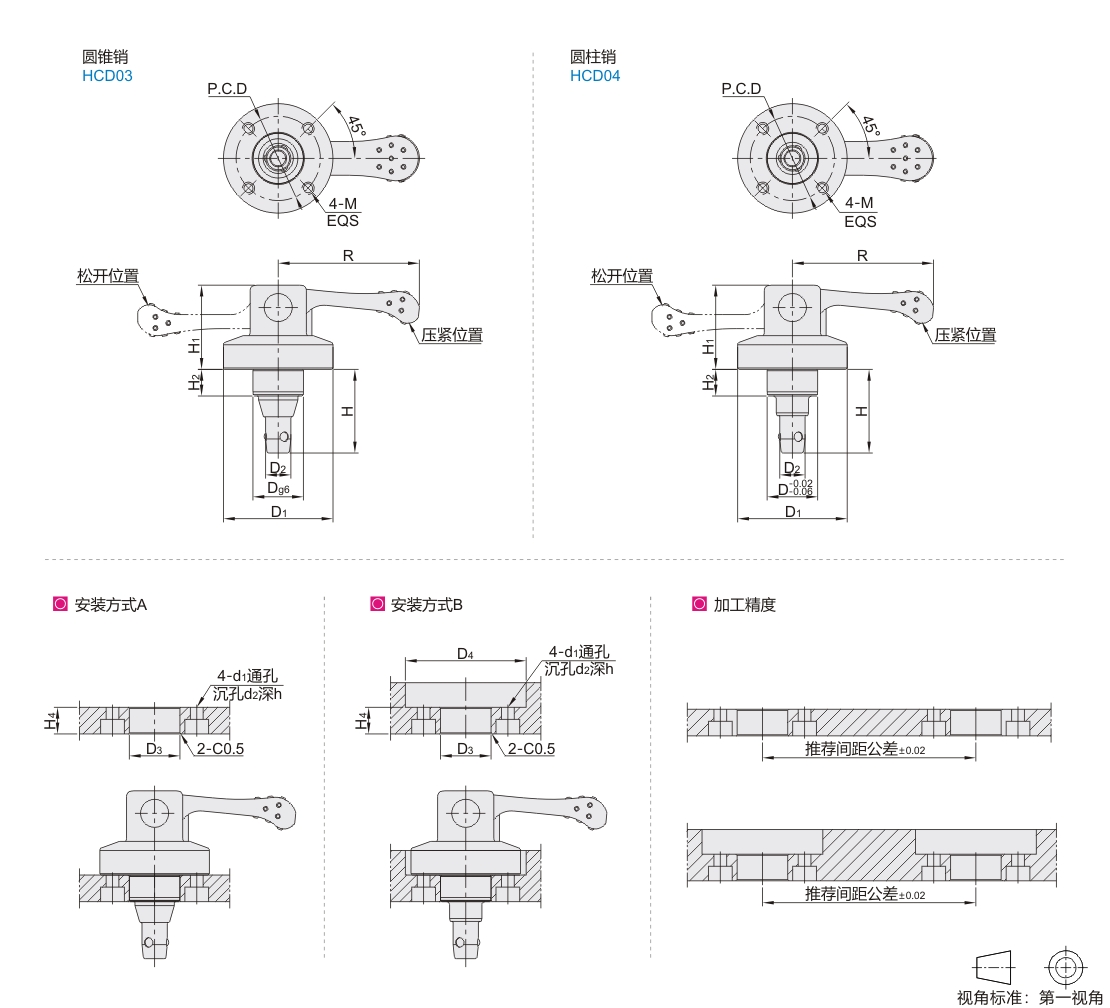

            参数图



            选型表

            型号 D D1 D2 H H1 H2 R P.C.D M 夹紧力
            (N)            		 手柄负荷
            (N)            		 安装孔尺寸 重复定位精度 适配套子
            型号
            代码 规格 D3H7 D4 H4±0.05 d1 d2 h
            圆锥销
            HCD03            		 18 18 39 9 30 30 9.5 50 30 M4深6 600 60 18 41 10 4.5 8 5 ±0.01 HCD11-38
            22 22 46 12 40 36 14.5 63 37 1200 130 22 48 15 HCD11-45
            28 28 56 16 51 42 19.5 80 45 M5深7 1800 200 28 58 20 5.5 10 6 HCD11-55
            圆柱销
            HCD04            		 18 18 39 9 30 30 9.5 50 30 M4深6 600 60 18 41 10 4.5 8 5 HCD12-38
            22 22 46 12 40 36 14.5 63 37 1200 130 22 48 15 HCD12-45
            28 28 56 16 51 42 19.5 80 45 M5深7 1800 200 28 58 20 5.5 10 6 HCD12-55
