        柔性定位器 圆锥销/圆柱销 旋钮型/手柄型

        条件筛选：

        名称 柔性定位器
        种类筛选 连接件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            		 表面处理
            		 附件
            本体/轴 圆锥销 旋钮/手柄 销子 本体/轴 圆锥销 旋钮/手柄 销子
            HCD05 旋钮型 圆锥销 SCM440 SCM440 SCS13 SUS304 发黑 盐浴软氮化处理 — — 内六角螺栓
            4pcs
            HCD07 手柄型 圆锥销 锌铸件 SUS303 涂饰
            （银灰色）
            HCD08 圆柱销



            特点：转动手柄，使球向外侧凸出，可推动圆锥套下沉，并使面板密切贴合。


            注意：
             ● 圆锥销与圆锥套配合使用，且销与套需要单独购买；
             ● 使用圆柱销与圆柱套配合时，销的轴向方向不具有定位功能

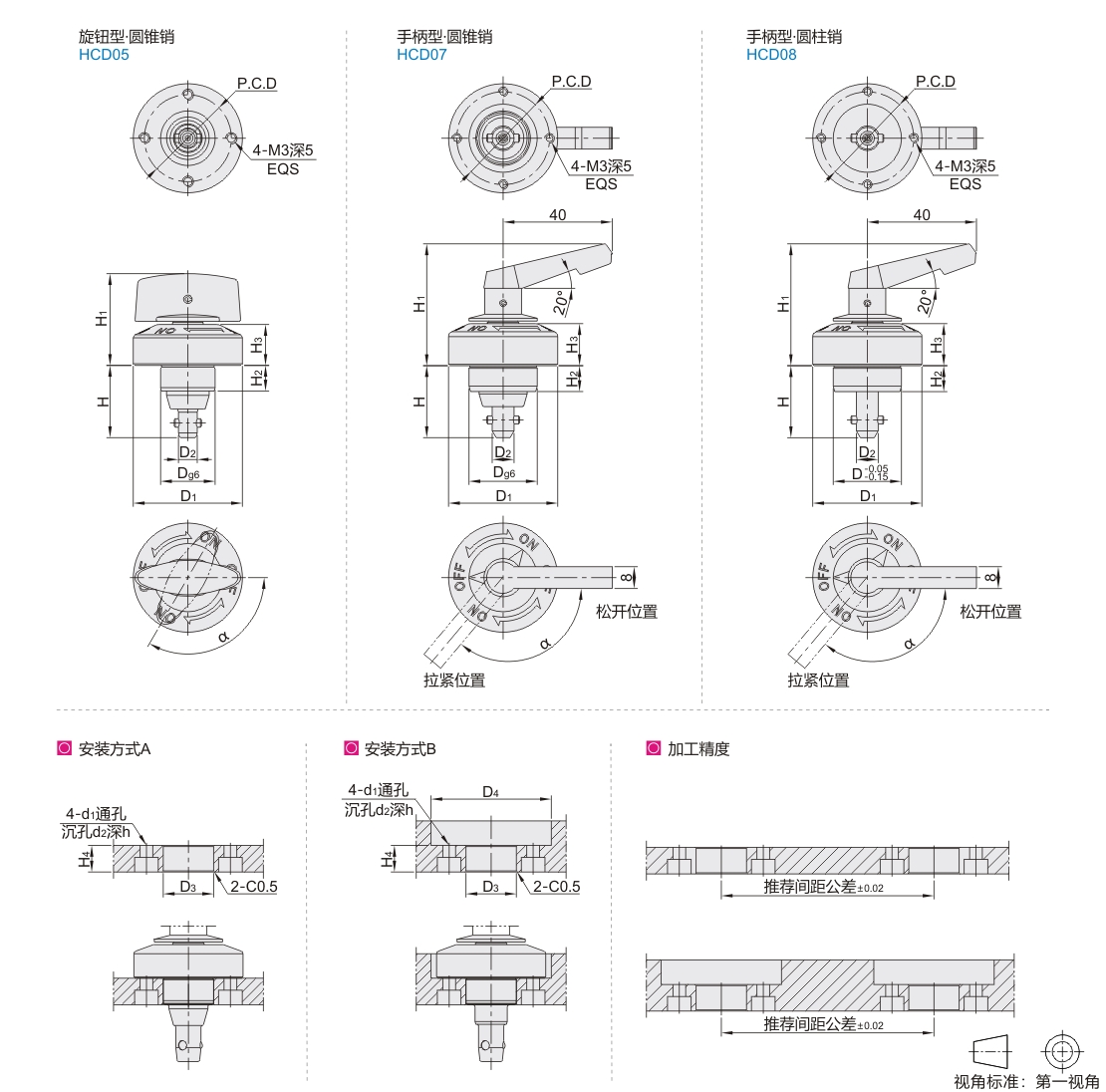

            参数图



            选型表

            型号
            		 D
            		 D1
            		 D2
            		 H
            		 H1
            		 H2
            		 H3
            		 P.C.D α
            		 夹紧力
            (N)
            		 顶起力
            (N)
            		 安装孔尺寸
            		 重复定位
            精度
            		 适配套子
            型号
                      代码             规格 D3H7 D4 H4±0.05 d1 d2 h
            旋钮型·圆锥销
            HCD05            		 16 16 32 5.5 22 27 7.5 12 25.5 120° 350 30 16 33 8 3.5 6.5 4 ±0.01 HCD13-28
            25 25 40 8 26 32 9.5 15.5 34 130° 600 100 25 41 10 HCD13-32
            手柄型·圆锥销
            HCD07            		 25 25 40 8 26 45 9.5 15.5 34 130° 100 25 41 10 HCD13-32
            手柄型·圆柱销
            HCD08            		 700 —



            顶起力是指单个圆锥销套本体内置弹簧顶起可动式圆锥套的力量。
