柔性定位器 圆锥套/圆柱套/圆锥凸轮套
条件筛选：
名称 柔性定位器
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 附件 | ||
| 本体 | 套子 | 本体 | 套子 | |||
| HCD11 | 圆锥套 | SCM440 | SCM440 | 发黑（淬火回火） | 盐浴软氮化处理 | 内六角螺栓4pcs |
| HCD12 | 圆柱套 | — | — | |||
| HCD13 | 圆锥凸轮套 | 盐浴软氮化处理 | ||||
注意：圆锥销与圆锥套配合使用，且销与套需要单独购买。

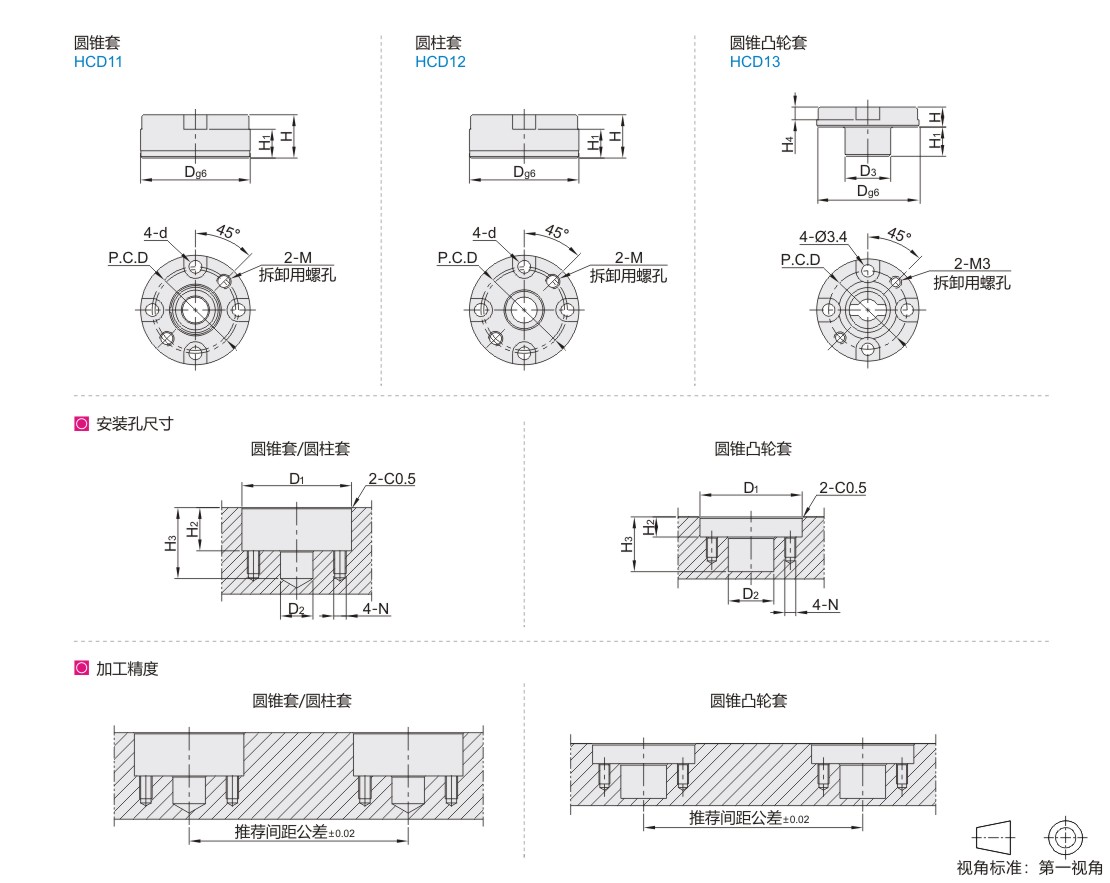

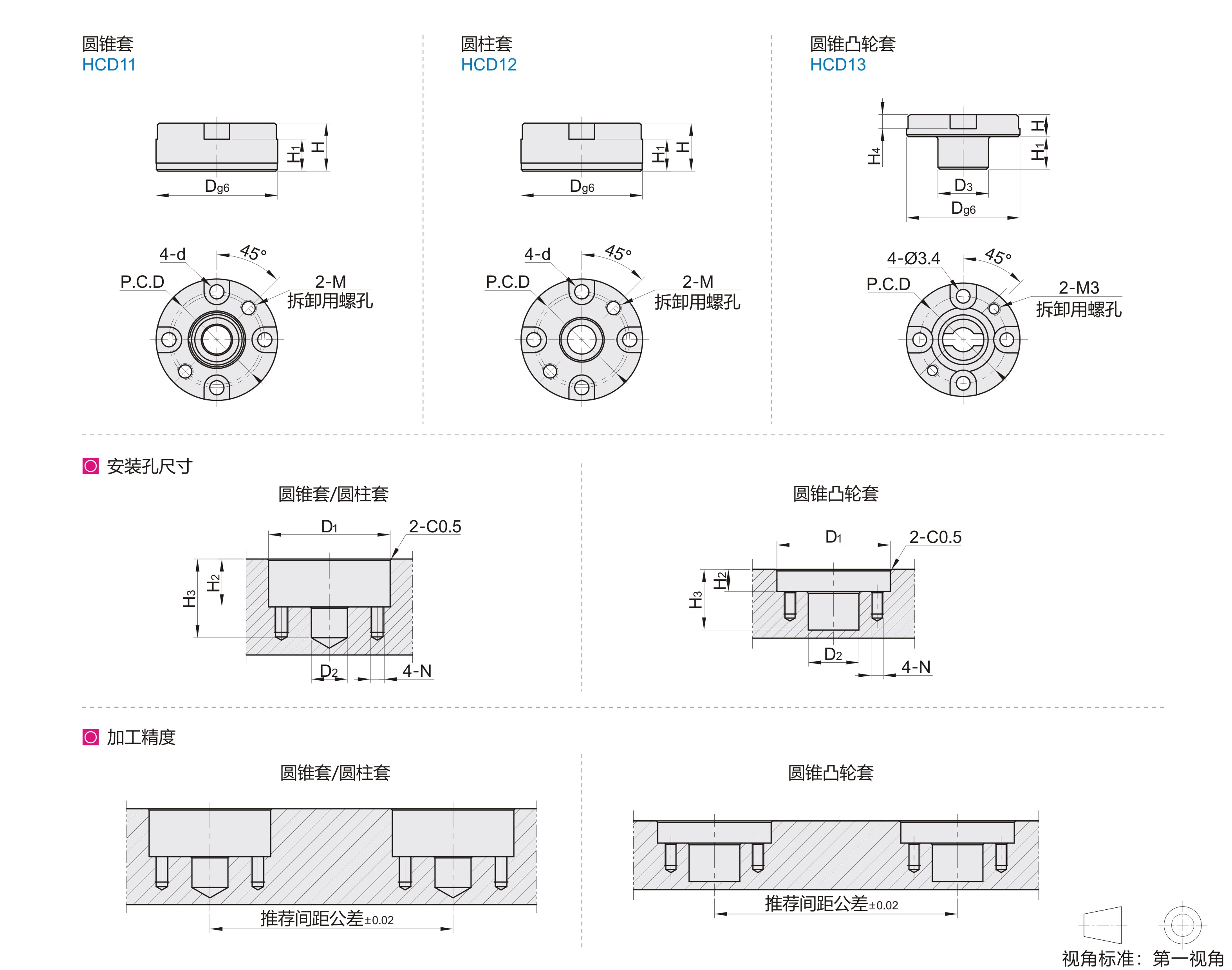

参数图
圆锥套/圆柱套
| 型号 | D |
H |
H1 |
d |
P.C.D |
M |
顶起力 ( N) |
安装孔尺寸 |
重复定位精度 |
配套销型号 |
|||||
| 代码 | 规格 | D1H7 | D2 | H2±0.05 | H3 | N | |||||||||
| 圆锥套 HCD11 |
38 | 38 | 15 | 10 | 4.5 | 30 | M5 | 300 | 38 | 13 | 15.5 | 23 | M4 | ±0.01 | HCD01/03-18 |
| 45 | 45 | 19 | 14 | 37 | M6 | 450 | 45 | 16 | 19.5 | 28 | HCD01/03-22 | ||||
| 55 | 55 | 24 | 18 | 5.5 | 45 | 680 | 55 | 20 | 24.5 | 34 | M5 | HCD01/03-28 | |||
| 圆柱套 HCD12 |
38 | 38 | 15 | 10 | 4.5 | 30 | M5 | — | 38 | 13 | 15.5 | 23 | M4 | HCD02/04-18 | |
| 45 | 45 | 19 | 14 | 37 | M6 | 45 | 16 | 19.5 | 28 | HCD02/04-22 | |||||
| 55 | 55 | 24 | 18 | 5.5 | 45 | 55 | 20 | 24.5 | 34 | M5 | HCD02/04-28 | ||||
顶起力是指单个圆锥销套本体内置弹簧顶起可动式圆锥套的力量。
圆锥凸轮套
| 型号 |
D |
H |
D3 |
H1 |
H4 |
安装孔尺寸 |
重复定位精度 |
配套销型号 |
|||||
| 代码 | 规格 | D1H7 | H2±0.05 | D2 | H3 | N | |||||||
| HCD13 | 28 | 28 | 5.5 | 12.5 | 8 | 3.5 | 28 | 6 | 13.5 | 15 | M3 | ±0.01 | HCD05-16 |
| 32 | 32 | 6.5 | 17 | 10 | 32 | 7 | 18 | 18 | HCD05/07/08-25 | ||||
-
