        柔性定位器 气动型 圆锥销/圆柱销

        条件筛选：

        名称 柔性定位器
        锁紧形式 气动型
        种类筛选 连接件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            本体 活塞 球 本体 活塞 球
            HCD21 圆锥销 SCM440 S45C SUS440C 发黑
            （淬火回火）            		 无电解镀镍
            （高频淬火）            		 — 内六角螺栓4pcs
            HCD22 圆柱销



            特点：
              ●执行松开动作的最低气压为0.45Mpa，最高气压为1.0Mpa，推荐使用0.5Mpa。即使由于气密性的原因
                 导致气压不足，在完成锁紧动作的前提下，楔形机构和弹簧配合，也能够维持不低于1000N的夹紧力。
              ●圆锥销以整个圆锥面作为基准面，配合到位面形成双面约束，而圆柱销适用于不需要轴向定位的场合。

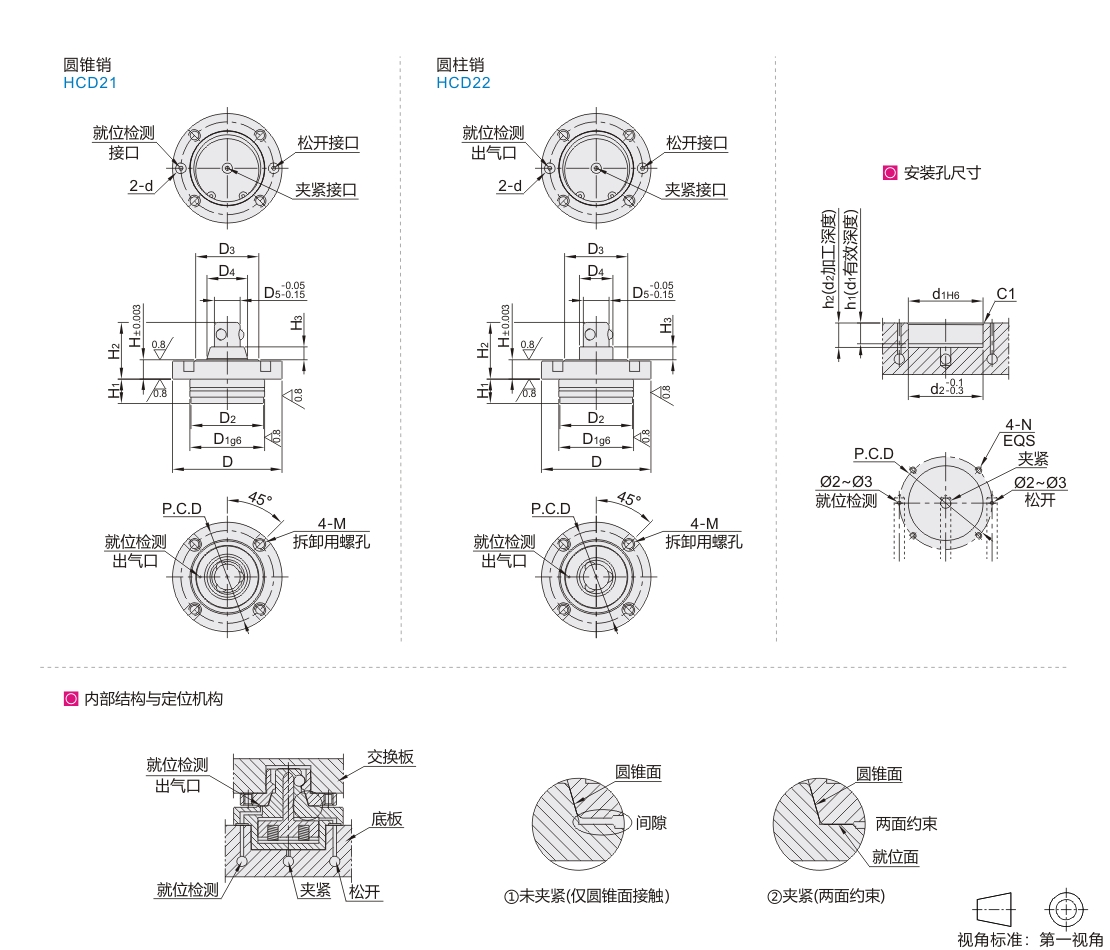

            参数图



            选型表

            型号
            		 D
            		 D1
            		 D2
            		 D3
            		 D4
            		 D5
            		 H
            		 H1
            		 H2
            		 H3
            		 M
            		 P.C.D
            		 d
            		 推荐气压
            ( Mpa)
            		 夹紧力
            ( KN)
            		 重复定位精度
            		 适配套子型号
            代码 规格
            圆锥销
            HCD21            		 48  70  48  47.5  38  24.5  16  12  15  35  8  M6 60  7.2  0.5 4  ±0.005 HCD31/32-28
            58  85  58  57.5  48  31.5  20  15  19  44  10  M8 72  8.2  6.3  HCD31/32-36
            圆柱销
            HCD22            		 48  70  48  47.5  38  20  16  12  15  35  8  M6 60  7.2  4  HCD33-28
            58  85  58  57.5  48  26  20  15  19  44  10  M8 72  8.2  6.3  HCD33-36



            安装孔尺寸表

            规格 d1 d2 h1 h2 N
            48  48  48  12  16  M5
            58  58  58  16  20  M6
