        分度锁紧器

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        名称 分度锁紧器
        锁紧方式 分度
        种类筛选 连接件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            本体 圆锥销 指示器 旋钮 本体 圆锥销 指示器
            HCB11 无预压 SCM440 SCM435 铝合金
            （A5056）            		 聚酰胺
            （黑色）            		 无电解镀镍 无电解镀镍 氧化铝摸（红色）
            HCB12 带预压



             特点：
             ● 无预压型仅有ON和OFF两种位置规格，当旋钮位于ON位置时，圆锥销通过弹簧的压缩产生的
                  夹紧力，从而使得圆锥销夹紧圆锥套，夹紧时有一定的单击感；而旋钮在OFF位置时，圆锥销会
                  完全收缩进主体内部，即使松开也能维持收缩状态。
            ● 带预压型有三种旋钮位置，分别是ON、MID、OFF，当旋钮在MID的位置上，圆锥销和圆锥套会
                 自行嵌合，当旋钮在OFF与MID之间时，由于内部弹簧的作用，旋钮有朝MID位置运动的趋势，以至
                 于圆锥销伸出，无法通过台阶，唯有OFF档位才能顺利通过台阶。

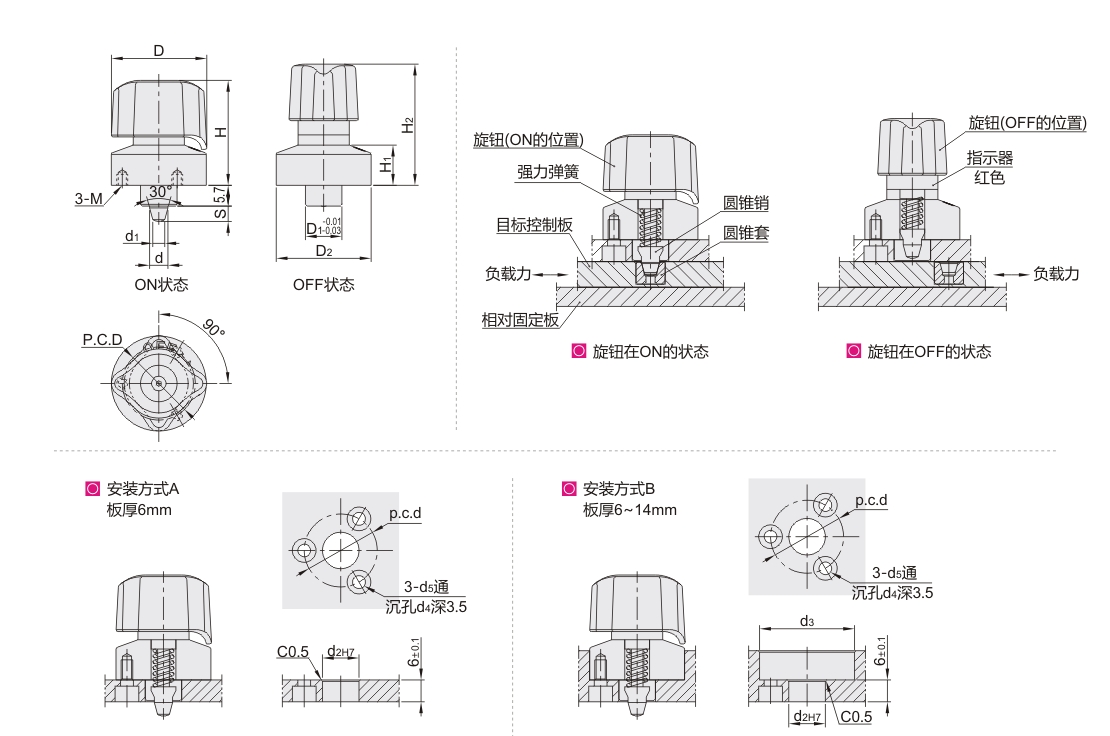

            参数图



            选型表

            型号 D D1 D2 d d1 H H1 H2 S M P.C.D 夹紧力 预紧力 负载力 安装孔尺寸 适配
            圆锥套型号
            代码 规格 (N) (N) (N) p.c.d d2 d3 d4 d5
            HCB11 26 26 10 26 5 3.3 29 11 33 4.2 M3深5 20 140 — 900 20 10 27 6.5 3.4 HCB21-d5
            32 32 12 32 7 4.9 34 13 39 5 M4深6 24 170 1300 24 12 33 8 4.5 HCB21-d7
            HCB12 9
