角钢滑动锁紧器 旋钮型/手柄型
品牌名称：
怡合达
条件筛选：
性价比 标准型
名称 角钢滑动锁紧器
锁紧方式 角钢滑动
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||
| 本体 | 旋钮 | 轴、楔块 | 弹簧 | 本体 | ||
| HCB01 | 旋钮型 | 锌压铸 | 橙色聚酰胺 | 不锈钢 | C5191P | 镀铬 |
| HCB02 | 黑色聚酰胺 | |||||
| HCB03 | SCS13 | |||||
| HCB04 | 手柄型 | |||||

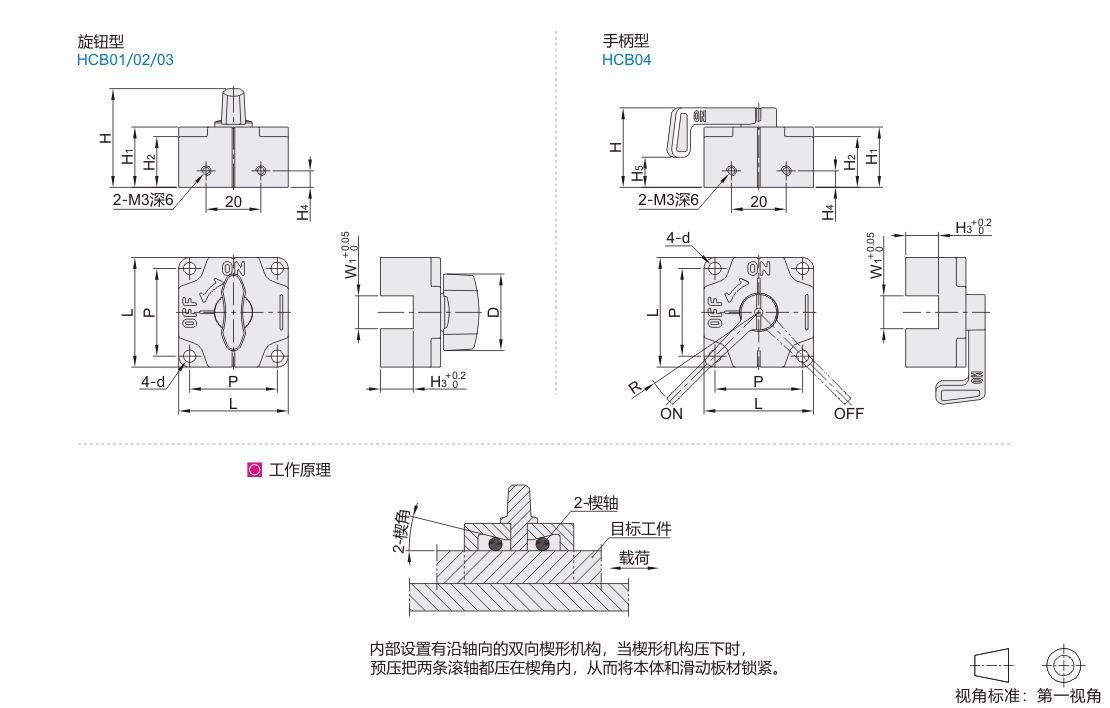

参数图
旋钮型
| 型号 |
T 适配槽钢厚度 |
d |
D |
H |
H1 |
H2 |
H3 |
H4 |
L |
P |
W1 |
|
| 代码 | W适配槽钢宽度 | |||||||||||
| HCB01 HCB02 HCB03 |
12 | 12 | 4.5 | 28 | 36 | 22 | 18.5 | 12 | 6 | 40 | 32 | 12 |
| 16 | 16 | 40 | 26 | 22.5 | 16 | 8 | 16 | |||||
| 25 | 9 | 5.5 | 35 | 37 | 23 | 18.5 | 9 | 4.5 | 50 | 40 | 25 | |
| 12 | 40 | 26 | 21.5 | 12 | 6 | |||||||
| 32 | 32 | |||||||||||
| 16 | 44 | 30 | 25.5 | 16 | 8 | |||||||
手柄型
| 型号 |
T 适配槽钢厚度 |
d |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
L |
P |
R |
W1 |
|
| 代码 | W适配槽钢宽度 | ||||||||||||
| HCB04 | 12 | 12 | 4.5 |
29 | 22 | 18.5 | 12 | 6 | 11 | 40 | 32 | 46 | 12 |
| 16 | 16 | 33 | 26 | 22.5 | 16 | 8 | 15 | 16 | |||||
| 25 | 9 | 5.5 |
31 | 23 | 18.5 | 9 | 4.5 | 11 | 50 | 40 | 55.5 | 25 | |
| 12 | 34 | 26 | 21.5 | 12 | 6 | 14 | |||||||
| 32 | 32 | ||||||||||||
| 16 | 38 | 30 | 25.5 | 16 | 8 | 18 | |||||||
-
