        腰孔滑动锁紧器

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        名称 腰孔滑动锁紧器
        锁紧方式 腰孔滑动
        种类筛选 连接件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            本体 旋钮 轴、楔块 柱塞 本体
            HCB31 腰孔滑动锁紧器 锌压铸 橙色聚酰胺 不锈钢 聚缩醛 镀铬
            HCB32 黑色聚酰胺
            HCB33 SCS13

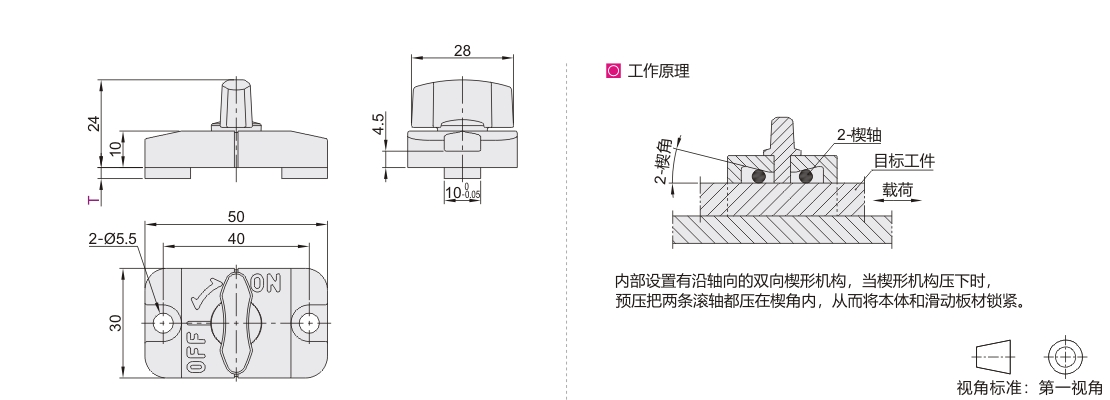

            参数图



            选型表

            型号 重量
            （g）
            代码 T
            HCB31

            3

            6

            		 80
            HCB32
            HCB33 95

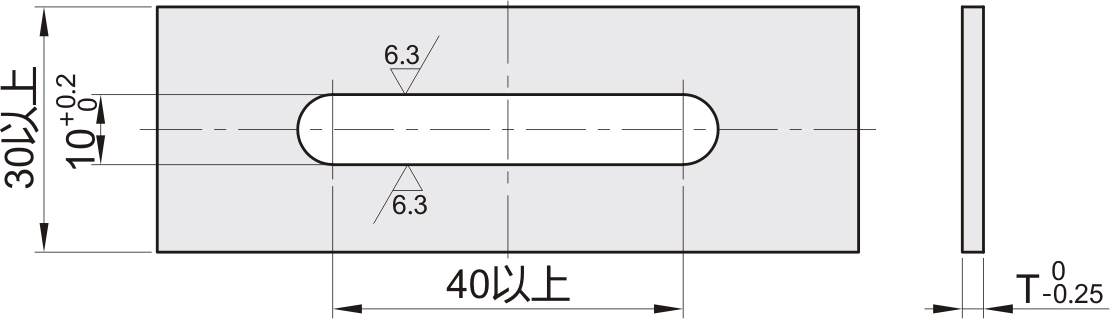

            适用钢材
            ● SS400、S45C、SUS304等扁钢（JIS h14级）。
            ● 为减少滑动时发生的偏差量，钢材的腰孔加工推荐以下加工公差内进行加工。
            ● 需要更高的滑动精度时，请配合10(-0.05~0)的产品尺寸进行加工。
            ● 为保证能确保夹紧，请清除腰孔加工部的毛刺。

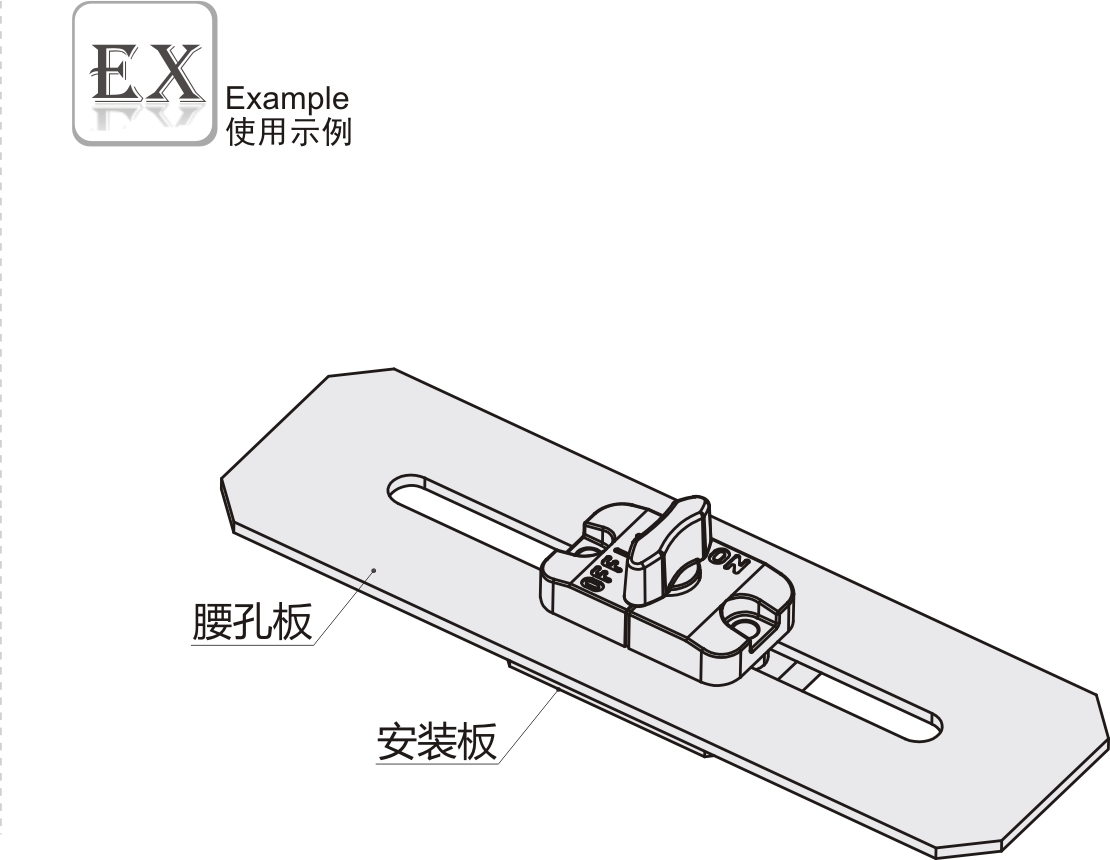

            ● 锁紧器固定在安装板上，而安装板可以相对于腰孔板滑动。
            ● 可以固定安装板，滑动腰孔板，也可以固定腰孔板，滑动安装板。
            ● 锁紧器在OFF档，即可滑动，锁紧器在ON档，锁紧，无法滑动。
