      产品选型

      d

      适用夹具板厚度

      图片仅供参考，请以已选的规格为准

        定位锁紧球锁轴 黑色阳极氧化

        条件筛选：

        主体材质 40CrNi2MoA
        表面处理 黑色阳极氧化
        种类筛选 连接件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 本体材质 表面处理 硬度 工作环境温度
             BLL30 定位锁紧球锁轴 40CrNi2MoA 黑色阳极氧化 40~45HRC -30~200°C



            一套球锁系统至少需要两个轴、接受套和定位套。
               定位套置于夹具板中，以保证定位的绝对准确。
               如果需要两个以上的轴（以提供额外的锁紧力），不需用定位套，这样这些附加孔就不会干涉定位孔。

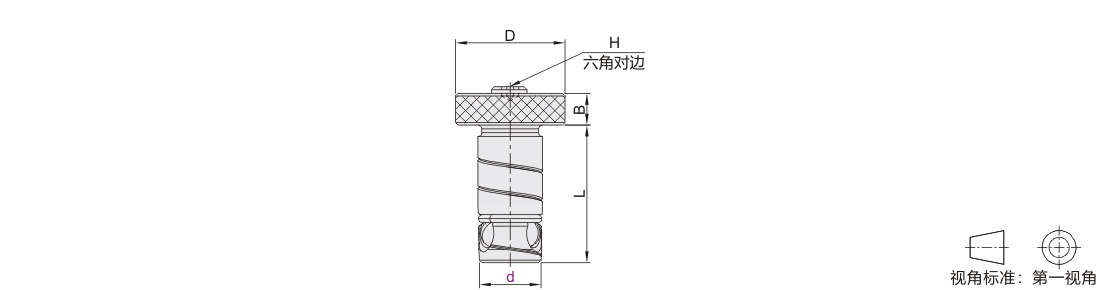

            参数图



            选型表

            型号
            		 适用夹具板厚度
            ±0.13
            		 B
            		 D
            		 L
            		 H
            六角对边
            		 螺丝扭矩(N. m)
            		 夹紧力(KN)
            		 适配定位套
            代码 球锁轴直径d 推荐 最大 推荐     最大
            BLL30 13  13  6  22  27.6  2.5  1  1.2    2.7  3.3      BLL33-d13-13/BLL34-d13-13
            20  34.6      BLL31-d13/BLL32-d13
                BLL33-d13-20/BLL34-d13-20
            16  20  8  32  36.5  3  3  4.5    3.5  5.3      BLL31-d16/BLL32-d16
                BLL33-d16-20/BLL34-d16-20
            25  41.5      BLL33-d16-25/BLL34-d16-25
            20  20  10  40  39.5  3  4  5.3  10  13.3      BLL33-d20-20/BLL34-d20-20
            25  44.5      BLL31-d20/BLL32-d20
                BLL33-d20-25/BLL34-d20-25
            25  20  10  45  44  4  9  11  23  30      BLL33-d25-20/BLL34-d25-20
            25  49      BLL31-d25/BLL32-d25
                BLL33-d25-25/BLL34-d25-25
            30  20  13  50  49  5  15  18  35  44      BLL33-d30-20/BLL34-d30-20
            25  54      BLL31-d30/BLL32-d30
                BLL33-d30-25/BLL34-d30-25

            35             		 20  13  60  51  6  25  33  52  68      BLL33-d35-20/BLL34-d35-20
            25  56      BLL33-d35-25/BLL34-d35-25
            40  71      BLL31-d35/BLL32-d35
                BLL33-d35-40/BLL34-d35-40
            50  81      BLL33-d35-50/BLL34-d35-50
            50  20  20  75  64  10  50  65  67  88      BLL33-d50-20/BLL34-d50-20
            25  69      BLL33-d50-25/BLL34-d50-25
            40  84      BLL33-d50-40/BLL34-d50-40
            50  94      BLL31-d50/BLL32-d50
                BLL33-d50-50/BLL34-d50-50
