光轴快速锁头 台阶型•有轴承
品牌名称：
怡合达
条件筛选：
类型 台阶型
主体材质 PE
名称 光轴快速锁头
轴承 带
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 轴承 | 主体材质 | |
| HCA17 | 台阶型 | 无弹簧 | 有 | PE |
| HCA18 | 带弹簧 | |||

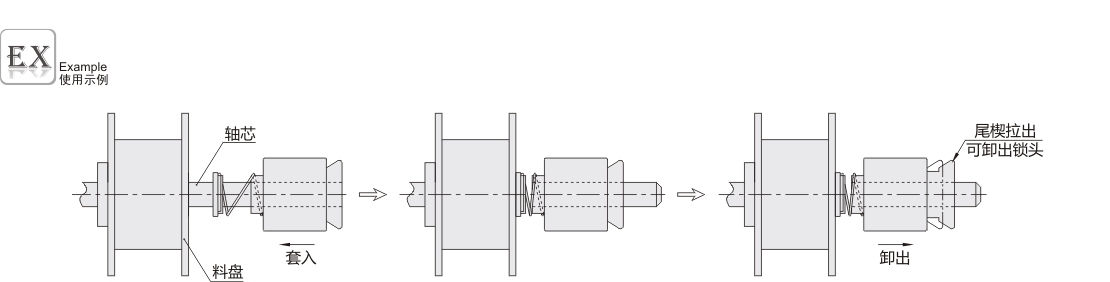

工作原理：
●光轴锁紧头本体由PE材质注塑而成，主要依靠内部楔形机构，
三颗钢珠楔住光轴与主体之间而实现锁紧，内含滚针轴承，稳定性较高。

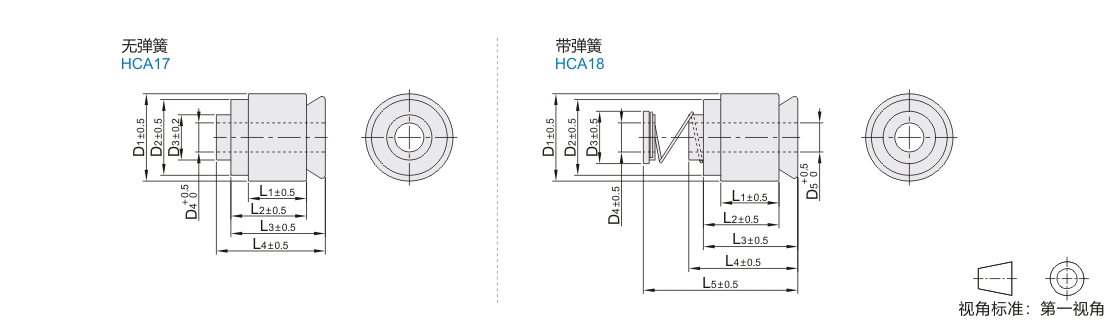

参数图
选型表
| 型号 |
适配光轴轴径 |
D1 |
D2 |
D3 |
D4 |
D5 |
L1 |
L2 | L3 |
L4 |
L5 |
|
| 代码 | 规格 | |||||||||||
| 无弹簧 HCA17 |
12 | Ø12 | 35 | 22.5 | 17.5 | 12.1 | — | 34 | 36 | 48.5 | 53 | — |
| 15 | Ø15 | 38 | 29.4 | 21.1 | 15.1 | — | 34 | 36 | 47.5 | 52 | — | |
| 16 | Ø16 | 38 | 29.4 | 21.1 | 16.1 | — | 34 | 36 | 47.5 | 52 | — | |
| 20 | Ø20 | 46 | 41.2 | 28 | 20.5 | — | 32.2 | 42.3 | 54.6 | 62.4 | — | |
| 带弹簧 HCA18 |
12 | Ø12 | 35 | 22.5 | 21.5 | 12.3 | 12.1 | 34 | 36 | 48.5 | 53 | 66 |
| 20 | Ø20 | 46 | 41.2 | 38 | 20.2 | 20.5 | 34 | 42.6 | 54.6 | 62.4 | 81 | |
-
