安装方式
产品选型
d
图片仅供参考，请以已选的规格为准
定位锁紧球接受套 黑色阳极氧化
条件筛选：
主体材质 40CrNi2MoA
表面处理 黑色阳极氧化
名称 接受套
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 硬度 | 工作环境温度 | |
| BLL31 | 普通型 | 正面装配 | 40CrNi2MoA | 黑色阳极氧化 | 50~54HRC | -30~200℃ |
| BLL32 | 背面装配 | |||||
安装好的接收套表面应低于基础板表面约0.3。

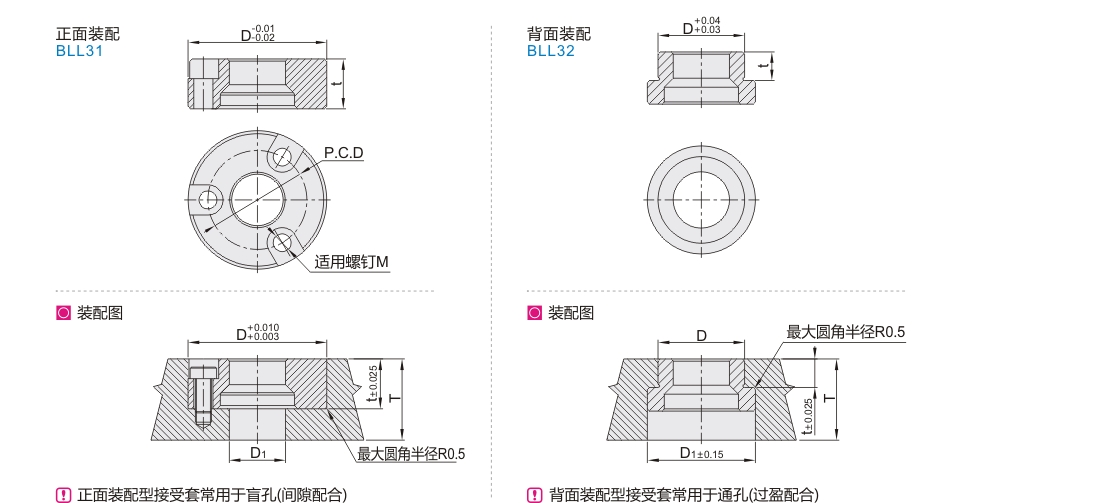

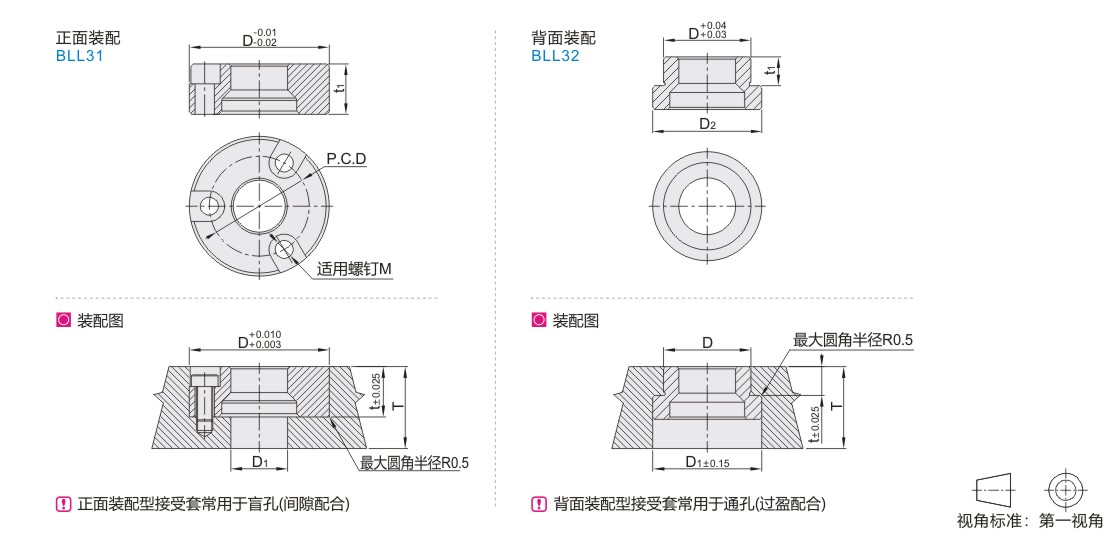

参数图
正面装配
| 型号 |
D |
D1 |
t |
适用螺钉M |
P.C.D |
基础板 厚度T (min) |
适配定位锁紧 球锁轴 |
|
| 代码 | 适用 球锁轴直径d |
|||||||
| BLL31 | 13 | 35 | 13.5 | 11.91 | M4-L7 | 25 | 20 | BLL30-d13-20 |
| 16 | 37 | 21 | 29 | BLL30-d16-25 | ||||
| 20 | 45 | 16.21 | M5-L9 | 35 | 25 | BLL30-d20-25 | ||
| 25 | 55 | 25.5 | 20.32 | M6-L10 | 42 | 30 | BLL30-d25-25 | |
| 30 | 60 | 30.5 | 22.15 | M6-L11 | 48 | 35 | BLL30-d30-25 | |
| 35 | 70 | 40 | 22.99 | M8-L17 | 56 | 40 | BLL30-d35-40 | |
| 50 | 92 | 55 | 31.5 | M10-L18 | 75 | 50 | BLL30-d50-50 | |
正面装配型配有安装螺钉
背面装配
| 型号 |
D |
D1 |
t |
基础板 厚度T (min) |
适配定位锁紧 球锁轴 |
|
| 代码 | 适用 球锁轴直径d |
|||||
| BLL32 | 13 | 20 | 25 | 6.92 | 20 | BLL30-d13-20 |
| 16 | 22 | 29 | 7.24 | BLL30-d16-25 | ||
| 20 | 28 | 33 | 8.74 | 25 | BLL30-d20-25 | |
| 25 | 35 | 41 | 10.54 | BLL30-d25-25 | ||
| 30 | 42 | 49 | 10.95 | 30 | BLL30-d30-25 | |
| 35 | 48 | 55 | 12.50 | 35 | BLL30-d35-40 | |
| 50 | 67 | 76 | 15.75 | 45 | BLL30-d50-50 | |
-
