精度等级
产品选型
d
适用夹具板厚度
图片仅供参考，请以已选的规格为准
定位锁紧球定位套
条件筛选：
主体材质 轴承钢
表面处理 黑色阳极氧化
名称 定位套
种类筛选 连接件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 内径公差 | 材质 | 表面处理 | 硬度 | 工作环境温度 |
| BLL33 | 定位锁紧球定位套 | +0.01 0 |
轴承钢 | 黑色阳极氧化 | 62~64HRC | -30~200℃ |
| BLL34 | +0.04 0 |

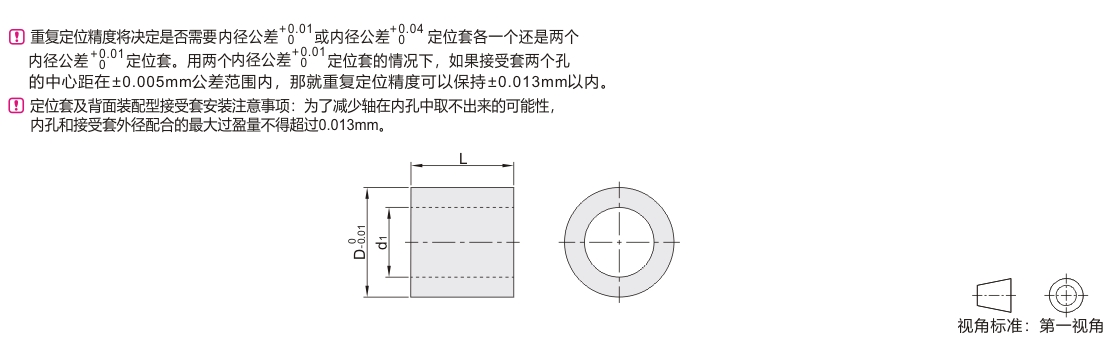

参数图
选型表
| 内径公差: |
+0.01 |
| 型号 |
适用夹具板厚度 ±0.13 |
L |
内径d1 |
外径D |
适配定位锁紧 球锁轴 |
||
| 代码 | 适用球锁轴直径d | ||||||
| BLL33 | 13 | 13 | 13 | 13 | +0.01 0 |
19.04 | BLL30-d13-13 |
| 20 | 20 | BLL30-d13-20 | |||||
| 16 | 20 | 20 | 16 | 25.042 | BLL30-d16-20 | ||
| 25 | 25 | BLL30-d16-25 | |||||
| 20 | 20 | 20 | 20 | 35.042 | BLL30-d20-20 | ||
| 25 | 25 | BLL30-d20-25 | |||||
| 25 | 20 | 20 | 25 | BLL30-d25-20 | |||
| 25 | 25 | BLL30-d25-25 | |||||
| 30 | 20 | 20 | 30 | 45.042 | BLL30-d30-20 | ||
| 25 | 25 | BLL30-d30-25 | |||||
| 35 | 20 | 20 | 35 | BLL30-d35-20 | |||
| 25 | 25 | BLL30-d35-25 | |||||
| 40 | 40 | BLL30-d35-40 | |||||
| 50 | 50 | BLL30-d35-50 | |||||
| 50 | 20 | 20 | 50 | 63.546 | BLL30-d50-20 | ||
| 25 | 25 | BLL30-d50-25 | |||||
| 40 | 40 | BLL30-d50-40 | |||||
| 50 | 50 | BLL30-d50-50 | |||||
| 内径公差: |
+0.04 |
| 型号 |
适用夹具板厚度 ±0.13 |
L |
内径d1 |
外径D |
适配定位锁紧 球锁轴 |
||
| 代码 | 适用球锁轴直径d | ||||||
| BLL34 | 13 | 13 | 13 | 13 | +0.04 0 |
19.04 | BLL30-d13-13 |
| 20 | 20 | BLL30-d13-20 | |||||
| 16 | 20 | 20 | 16 | 25.042 | BLL30-d16-20 | ||
| 25 | 25 | BLL30-d16-25 | |||||
| 20 | 20 | 20 | 20 | 35.042 | BLL30-d20-20 | ||
| 25 | 25 | BLL30-d20-25 | |||||
| 25 | 20 | 20 | 25 | BLL30-d25-20 | |||
| 25 | 25 | BLL30-d25-25 | |||||
| 30 | 20 | 20 | 30 | 45.042 | BLL30-d30-20 | ||
| 25 | 25 | BLL30-d30-25 | |||||
| 35 | 20 | 20 | 35 | BLL30-d35-20 | |||
| 25 | 25 | BLL30-d35-25 | |||||
| 40 | 40 | BLL30-d35-40 | |||||
| 50 | 50 | BLL30-d35-50 | |||||
| 50 | 20 | 20 | 50 | 63.546 | BLL30-d50-20 | ||
| 25 | 25 | BLL30-d50-25 | |||||
| 40 | 40 | BLL30-d50-40 | |||||
| 50 | 50 | BLL30-d50-50 | |||||
-
