快速锁紧器 手锁式 按钮型
条件筛选：
种类筛选 连接件
类型 按钮型
名称 快速锁紧器
密封圈材质 氟橡胶
锁紧方式 手锁型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 | 材质 | 表面处理 | 热处理 | |||||||
| 本体 | 按钮 | 球 | 弹簧 | 挡圈 | O型圈 | 本体/按钮 | 按钮/球 | ||||
| BLL40 | 标准型 | 按钮型 | 圆帽型 | S45C | S45C | SUS440C | SUS304WPB | 不锈钢 | 氟橡胶 | 无电解镀镍 | 淬火回火 |
| BLL41 | SUS303 | SUS420J2 | — | — | |||||||
| BLL42 | 圆柱型 | — | |||||||||
| E-BLL40 | 经济型 | 圆帽型 | S45C | S45C | 氟橡胶 | 无电解镀镍 | 淬火回火 | ||||
| E-BLL41 | SUS303 | SUS420J2 | — | — | |||||||
| E-BLL42 | 圆柱型 | — | |||||||||

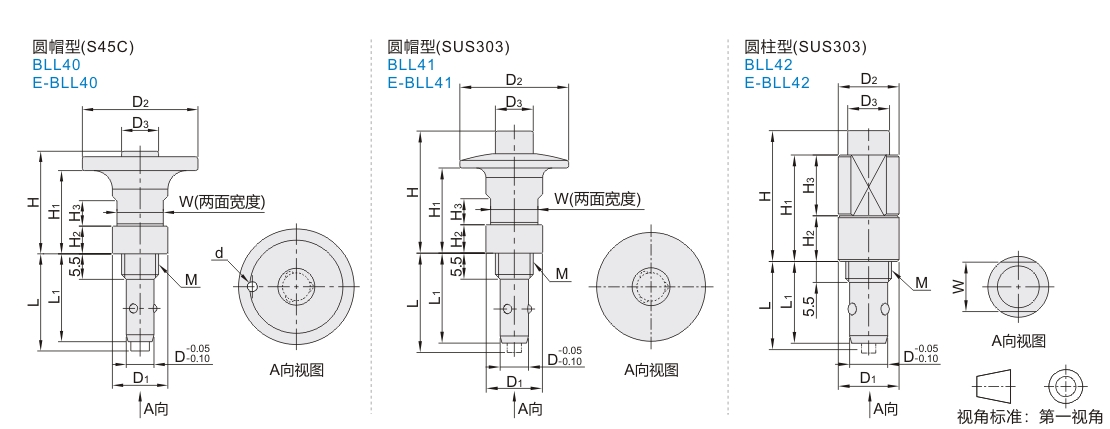

参数图
标准型
| 型号 |
适用板厚 |
M | D |
D1 |
D2 |
D3 |
L |
L1 |
H |
H1 |
H2 |
H3 |
d |
W |
夹紧力 （N） |
重量 (g) |
剪切强度 (N) |
抗拉强度 (N) |
适用套子 |
|
| 代码 | 规格 | |||||||||||||||||||
| BLL40 | 10 | 6 ~ 10 | M8 ×1.25(粗牙) | 6 | 12 | 25 | 8 | 21 | 19 | 22 | 18 | 6 | 5.5 | — | 10 | 30 | 30 | 3000 | 500 | BLL50-12/BLL51-12 |
| 16 | 6 ~ 16 | M12×1.5(细牙) | 10 | 16 | 35 | 11 | 23.5 | 21.5 | 34.5 | 29 | 12 | 7 | 3 | 13 | 50 | 75 | 9000 | 1500 | BLL50-16/BLL51-16 | |
| BLL41 | 10 | 6 ~ 10 | M8 ×1.25(粗牙) | 6 | 12 | 23 | 8 | 21 | 19 | 26 | 18 | 6 | 5.5 | — | 10 | 30 | 30 | 3000 | 500 | BLL50-12/BLL51-12 |
| 16 | 6 ~ 16 | M12×1.5(细牙) | 10 | 16 | 32 | 12 | 23.5 | 21.5 | 39.5 | 29 | 12 | 7 | 13 | 50 | 75 | 9000 | 1500 | BLL50-16/BLL51-16 | ||
| BLL42 | 10 | 6 ~ 10 | M8 ×1.25(粗牙) | 6 | 12 | 12 | 8 | 21 | 19 | 22 | 17.5 | 6 | 11.5 | 10 | 30 | 30 | 3000 | 500 | BLL50-12/BLL51-12 | |
| 16 | 6 ~ 16 | M12×1.5(细牙) | 10 | 16 | 16 | 11 | 23.5 | 21.5 | 34.5 | 28 | 12 | 16 | 13 | 50 | 75 | 9000 | 1500 | BLL50-16/BLL51-16 | ||

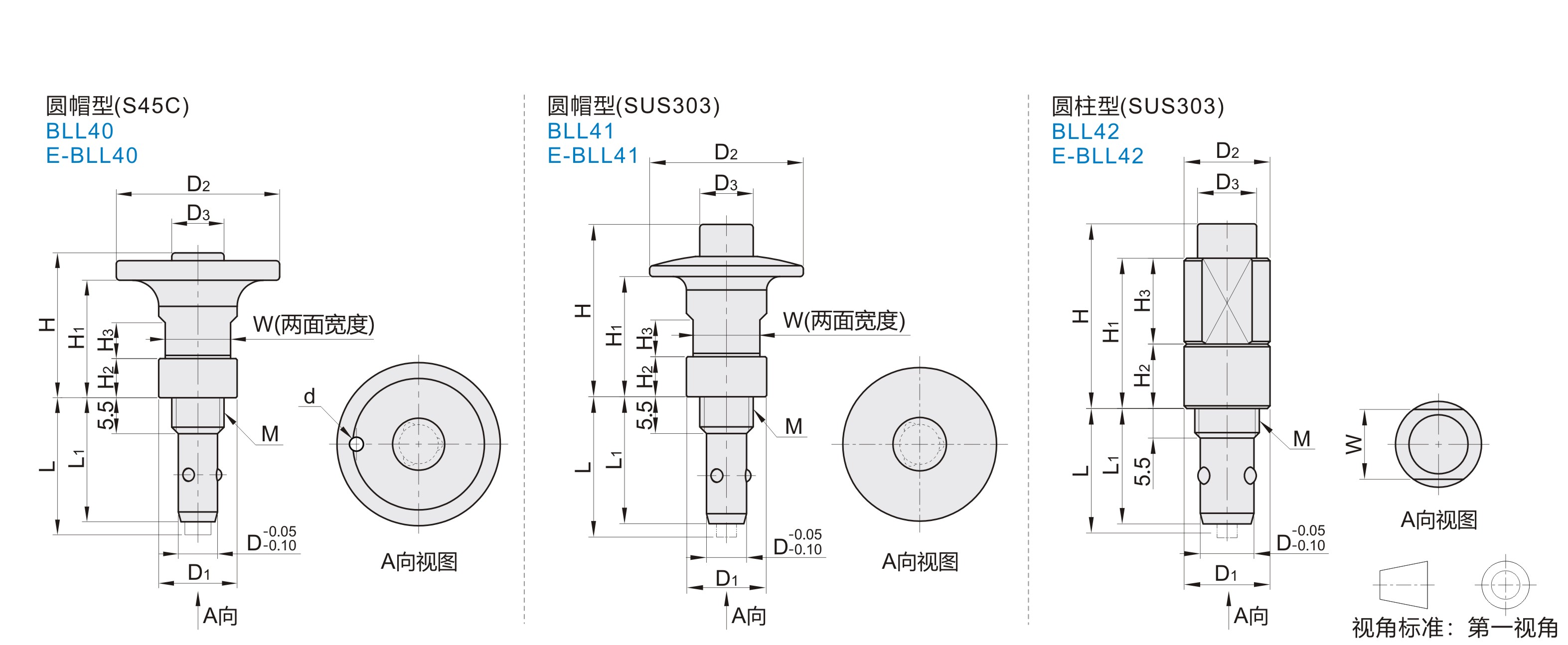

经济型
| 型号 | 适用板厚 | M | D | D1 | D2 | D3 | L | L1 | H | H1 | H2 | H3 | d | W | 夹紧力 (N) |
重量 (g) |
剪切强度 (N) |
抗拉强度 (N) |
适用套子 | |
| 代码 | 规格 | |||||||||||||||||||
| E-BLL40 | 10 | 6 ~ 10 | M8 ×1.25(粗牙) | 6 | 12 | 25 | 8 | 21 | 19 | 22 | 18 | 6 | 5.5 | — | 10 | 30 | 30 | 3000 | 500 | E-BLL50-12/E-BLL51-12 |
| 16 | 6 ~ 16 | M12×1.5(细牙) | 10 | 16 | 35 | 11 | 23.5 | 21.5 | 34.5 | 29 | 12 | 7 | 3 | 13 | 50 | 75 | 9000 | 1500 | E-BLL50-16/E-BLL51-16 | |
| E-BLL41 | 10 | 6 ~ 10 | M8 ×1.25(粗牙) | 6 | 12 | 23 | 8 | 21 | 19 | 26 | 18 | 6 | 5.5 | — | 10 | 30 | 30 | 3000 | 500 | E-BLL50-12/E-BLL51-12 |
| 16 | 6 ~ 16 | M12×1.5(细牙) | 10 | 16 | 32 | 12 | 23.5 | 21.5 | 39.5 | 29 | 12 | 7 | 13 | 50 | 75 | 9000 | 1500 | E-BLL50-16/E-BLL51-16 | ||
| E-BLL42 | 10 | 6 ~ 10 | M8 ×1.25(粗牙) | 6 | 12 | 12 | 8 | 21 | 19 | 22 | 17.5 | 6 | 11.5 | 10 | 30 | 30 | 3000 | 500 | E-BLL50-12/E-BLL51-12 | |
| 16 | 6 ~ 16 | M12×1.5(细牙) | 10 | 16 | 16 | 11 | 23.5 | 21.5 | 34.5 | 28 | 12 | 16 | 13 | 50 | 75 | 9000 | 1500 | E-BLL50-16/E-BLL51-16 | ||

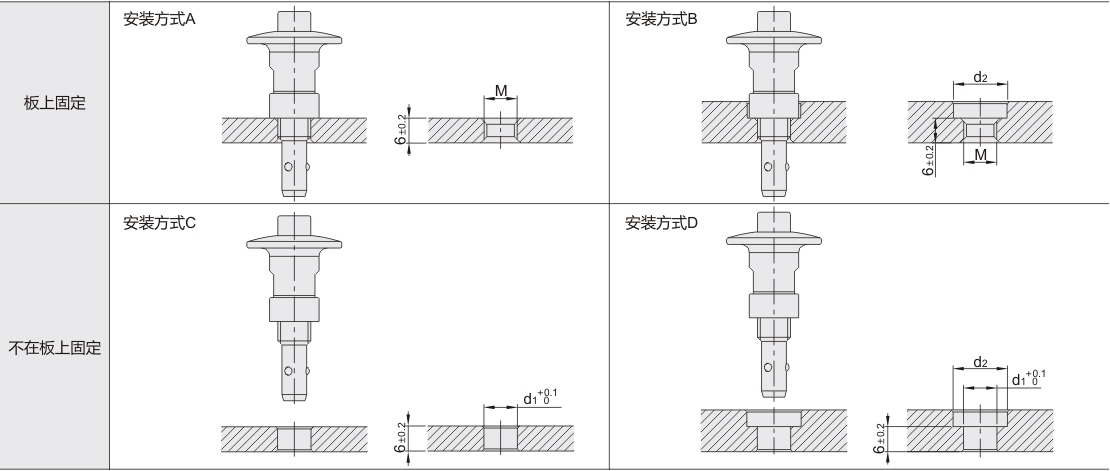

安装方式
安装方式尺寸表
| 型号 |
固定方式 |
安装方式 |
适用板厚 |
M |
d1 |
d2 |
||
| 代码 | 规格 | |||||||
| 标准型 BLL40 BLL41 BLL42 经济型 E-BLL40 E-BLL41 E-BLL42 |
10 | 板上固定 | A | 6 | M8×1.25（粗牙） | — | — | |
| B | 大于6 ，小于10 | 13 | ||||||
| 16 | A | 6 | M12×1 .5(细牙) | — | ||||
| B | 大于6 ，小于16 | 17 | ||||||
| 标准型 BLL40 BLL41 经济型 E-BLL40 E-BLL41 |
10 | 不在板上固定 | C | 6 | — | 8 | — | |
| D | 大于6 ，小于10 | 13 | ||||||
| 16 | C | 6 | 12 | — | ||||
| D | 大于6 ，小于16 | 17 | ||||||
BLL42/E-BLL42仅适用于板上固定安装方式
-
