形状
产品选型
规格
图片仅供参考，请以已选的规格为准
快速锁紧器 自锁式 按钮型
条件筛选：
种类筛选 连接件
类型 按钮型
主体材质 SUS303
表面处理 无
名称 快速锁紧器
密封圈材质 氟橡胶
锁紧方式 自锁型
按钮材质 SUS303
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |||||
| 本体/按钮 | 球 | 弹簧 | o型圈 | ||||
| BLL43 | 标准型 | 按钮型 |
圆帽型 | SUS303 |
SUS440C | SUS304WPB | 氟橡胶 |
| BLL44 | 圆柱型 | ||||||
| E-BLL43 | 经济型 |
圆帽型 | |||||
| E-BLL44 | 圆柱型 | ||||||

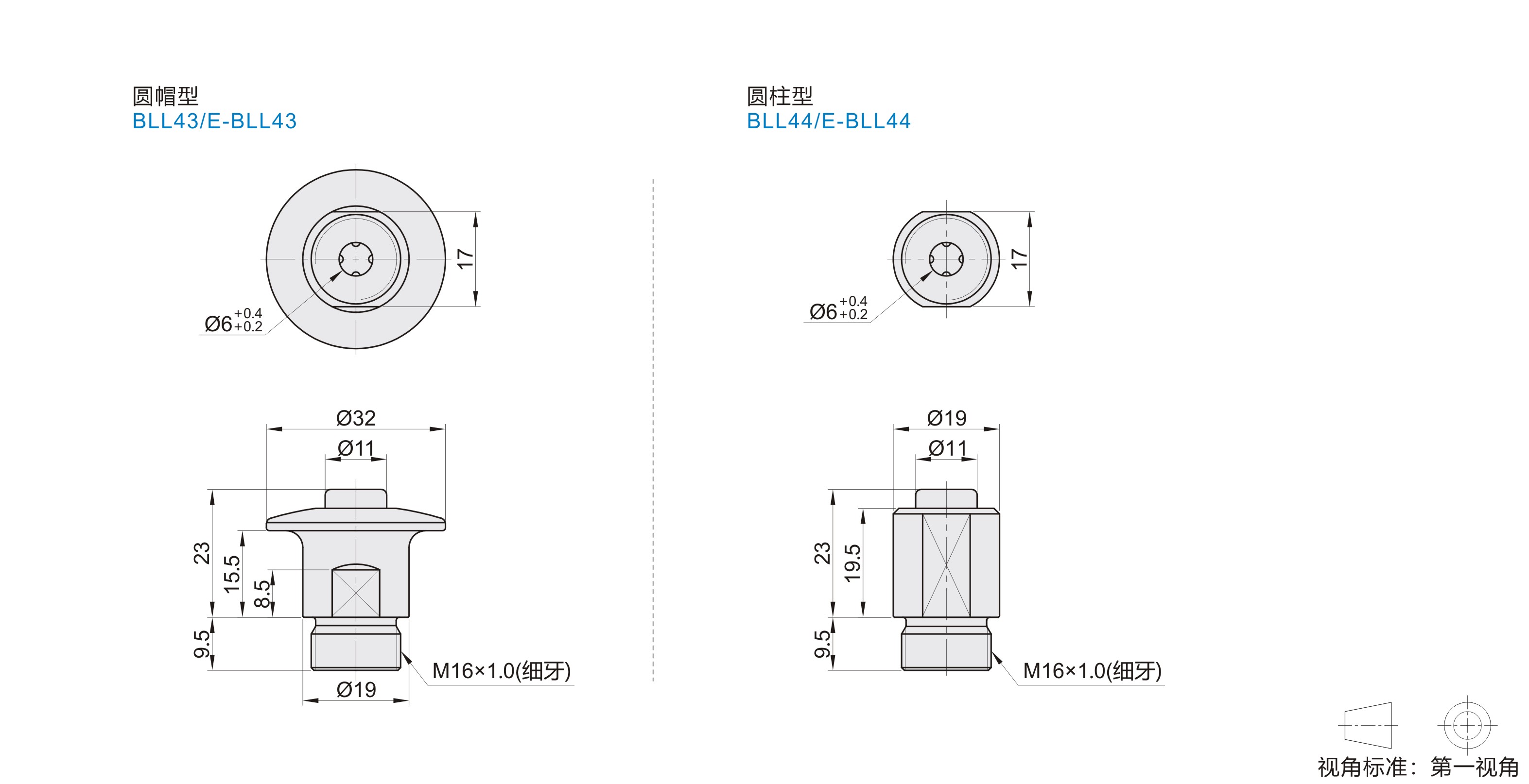

参数图
选型表
| 型号 |
适用板厚 |
夹紧力 ( N) |
重量 (g) |
剪切强度 (N) |
抗拉强度 ( N) |
适用夹紧销（锥型） |
||
| 代码 | 规格 | 标准型 | 经济型 | |||||
| 圆帽型 BLL43 E-BLL43 |
6 | 3 ～10 | 6 | 65 | 1100 | 250 | BLL56-10 | E-BLL56-10 |
| 圆柱型 BLL44 E-BLL44 |
3～27 | 50 | ||||||

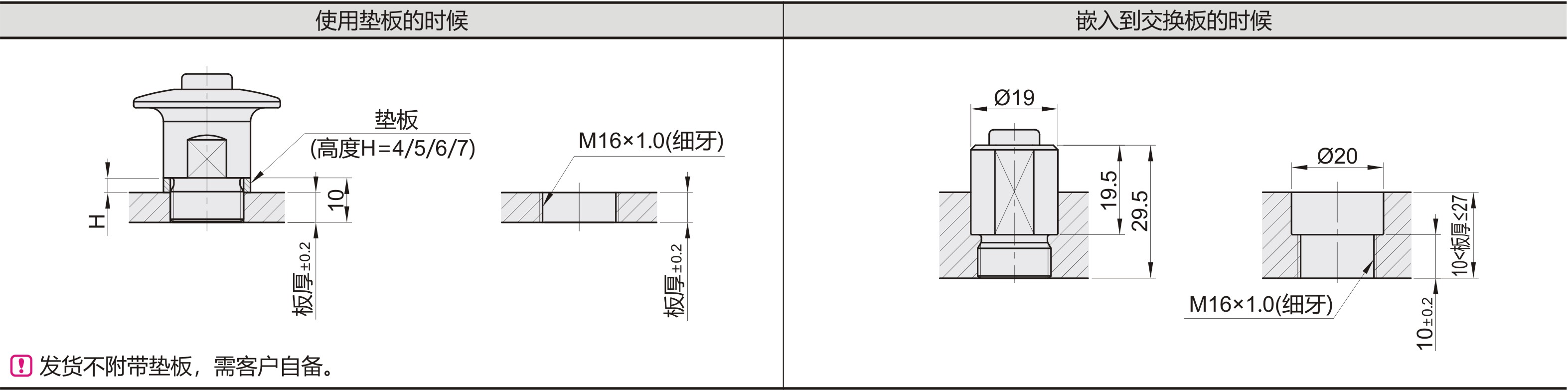

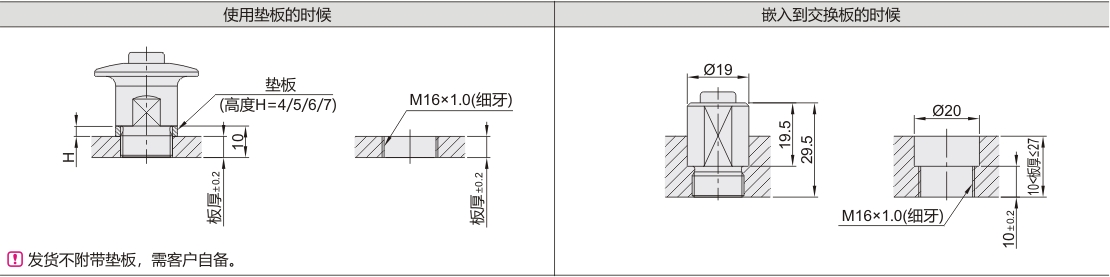

安装方式

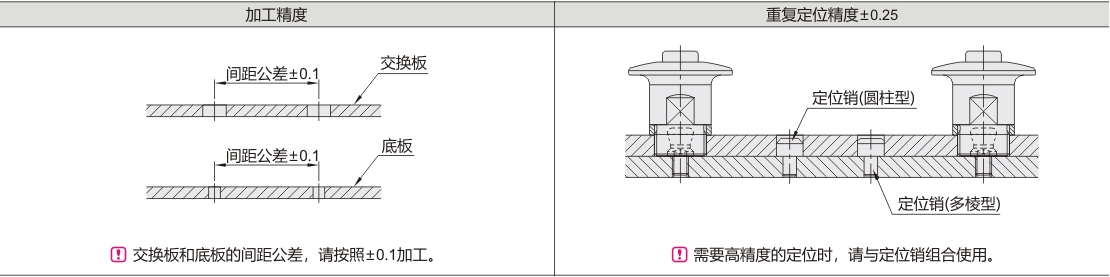

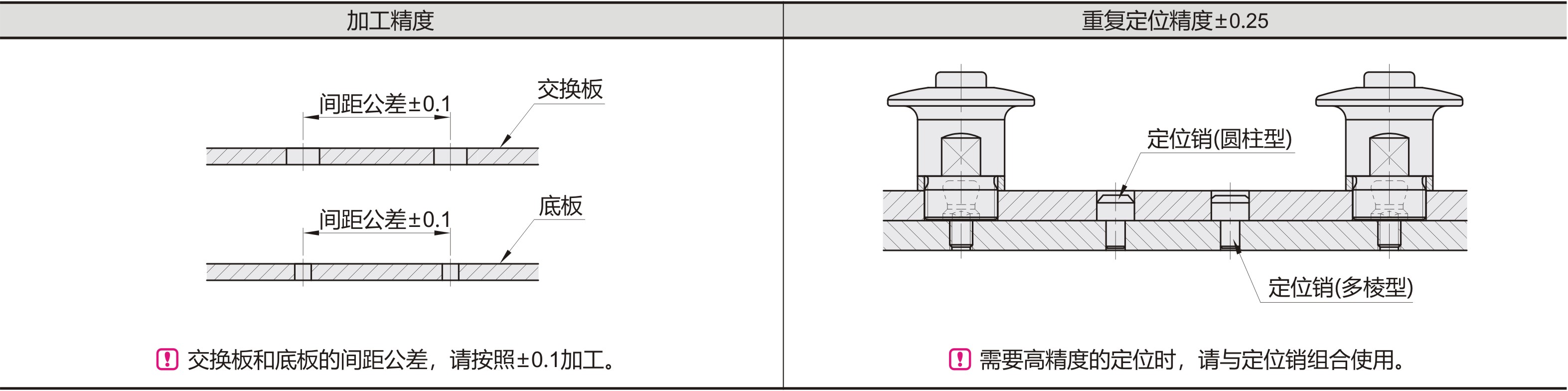

加工精度及重复定位精度
-
