常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
类型
产品选型
D
L
图片仅供参考，请以已选的规格为准
耐热型矩形弹簧 耐热120°C 耐热200°C
条件筛选：
性价比 标准型
材质 SWOSC-V
底座材质 S45C
负载 超轻载荷
形状筛选 其它矩形弹簧
种类筛选 耐热型矩形弹簧
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
||
| 弹簧 | 底座 | 弹簧 | 底座 | ||
| YWSW | 耐热120℃ | SWOSC-V | S45C | — | 发黑 |
| YWSV | 耐热200℃ | ||||
载荷(±10%) 直角度(2°以下) 1kgf=9.81N 压紧长度为参考值，制作时会有少许差异。

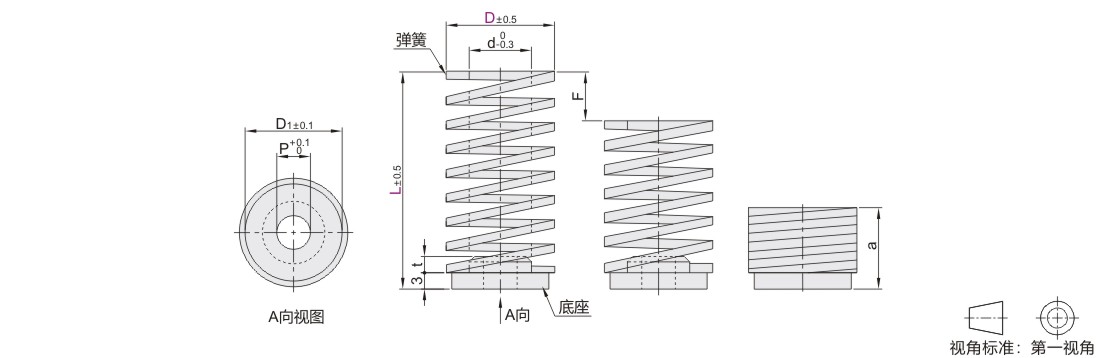

参数图
耐热120°C
| 型号 |
d |
D1 |
P |
t |
弹簧常数 N/mm |
a |
使用方法 |
适用螺栓 |
|||||
| 30万次F=L×40% | 100万次F=L×25% | ||||||||||||
| 代码 | D | L | 压紧长度 | Fmm | 负载N | Fmm | 负载N | ||||||
| YWSW | 16 | 20 | 9 | 15.9 | 5.2 | 3 | 36.8 | 12 | 7* | 279.5 | 5 | 183.8 | M5 |
| 25 | 29.4 | 14 | 10 | 294.2 | 6.25 | ||||||||
| 30 | 24.5 | 16 | 12 | 7.5 | |||||||||
| 18 | 20 | 11 | 17.9 | 6.2 | 42.9 | 12 | 7* | 326.1 | 5 | 214.5 | M6 | ||
| 25 | 34.3 | 14 | 10 | 343.2 | 6.25 | ||||||||
| 30 | 28.6 | 17 | 12 | 7.5 | |||||||||
| 20 | 25 | 11.5 | 19.9 | 44.1 | 13 | 10 | 441.3 | 6.25 | 275.6 | ||||
| 30 | 36.8 | 17 | 12 | 7.5 | |||||||||
| 35 | 31.5 | 19 | 14 | 8.75 | |||||||||
| 40 | 27.6 | 21 | 16 | 10 | |||||||||
| 22 | 25 | 12.7 | 21.9 | 3.5 | 53.9 | 14 | 10 | 539.4 | 6.25 | 337.5 | |||
| 30 | 45.0 | 16 | 12 | 7.5 | |||||||||
| 35 | 38.5 | 17 | 14 | 8.75 | |||||||||
| 40 | 33.7 | 23 | 16 | 10 | |||||||||
| 45 | 30.0 | 25 | 18 | 11.25 | |||||||||
| 25 | 30 | 15 | 24.9 | 4 | 61.3 | 18 | 12 | 686.5 | 7.5 | 428.6 | |||
| 35 | 49.0 | 21 | 14 | 8.75 | |||||||||
| 40 | 42.9 | 22 | 16 | 10 | |||||||||
| 45 | 38.1 | 25 | 18 | 11.25 | |||||||||
| 50 | 34.3 | 27 | 20 | 12.5 | |||||||||
| 30 | 45 | 17 | 29.9 | 4.5 | 43.6 | 25 | 18 | 784.5 | 11.25 | 490.3 | |||
| 50 | 39.2 | 27 | 20 | 12.5 | |||||||||
| 55 | 35.7 | 30 | 22 | 13.75 | |||||||||
Fmm*请在F=L×35%以内使用。 耐热200°C
| 型号 |
d |
D1 |
P |
t |
弹簧常数 N/mm |
a |
使用方法 |
适用螺栓 |
|||||
| 30万次F=L×30% | 100万次F=L×25% | ||||||||||||
| 代码 | D | L | 压紧长度 | Fmm | 负载N | Fmm | 负载N | ||||||
| YWSV | 16 | 20 | 9 | 15.9 | 5.2 | 3 | 32.7 | 14 | 容许范围以外 | 5 | 163.4 | M5 | |
| 25 | 26.2 | 16 | 7.5 | 196.1 | 6.25 | ||||||||
| 30 | 21.8 | 19 | 9 | 7.5 | |||||||||
| 18 | 20 | 11 | 17.9 | 6.2 | 39.2 | 14 | 容许范围以外 | 5 | 196.1 | M6 | |||
| 25 | 31.4 | 16 | 7.5 | 235.4 | 6.25 | ||||||||
| 30 | 26.2 | 19 | 9 | 7.5 | |||||||||
| 20 | 25 | 11.5 | 19.9 | 39.2 | 16 | 7.5 | 294.2 | 6.25 | 245.2 | ||||
| 30 | 32.7 | 19 | 9 | 7.5 | |||||||||
| 35 | 28.0 | 21 | 10.5 | 8.75 | |||||||||
| 40 | 24.5 | 24 | 12 | 10 | |||||||||
| 22 | 25 | 12.7 | 21.9 | 3.5 | 49.0 | 16 | 7.5 | 367.7 | 6.25 | 306.5 | |||
| 30 | 40.9 | 19 | 9 | 7.5 | |||||||||
| 35 | 35.0 | 21 | 10.5 | 8.75 | |||||||||
| 40 | 30.6 | 24 | 12 | 10 | |||||||||
| 45 | 27.2 | 27 | 13.5 | 11.25 | |||||||||
| 25 | 30 | 15 | 24.9 | 4 | 54.5 | 19 | 9 | 490.3 | 7.5 | 408.6 | |||
| 35 | 46.7 | 21 | 10.5 | 8.75 | |||||||||
| 40 | 40.9 | 24 | 12 | 10 | |||||||||
| 45 | 36.3 | 27 | 13.5 | 11.25 | |||||||||
| 50 | 32.7 | 31 | 15 | 12.5 | |||||||||
| 30 | 45 | 17 | 29.9 | 4.5 | 41.4 | 27 | 13.5 | 559.0 | 11.25 | 465.8 | |||
| 50 | 37.3 | 31 | 15 | 12.5 | |||||||||
| 55 | 33.9 | 34 | 16.5 | 13.75 | |||||||||
-
