        耐热型拉伸弹簧 中载型 半圆形单挂钩 标准型 SUS631材质 长度固定型

        条件筛选：

        性价比 标准型
        类型 长度固定型
        材质 SUS631
        负载 中载荷
        端部挂钩样式 半圆形单挂钩
        形状筛选 拉伸弹簧
        种类筛选 耐热型拉伸弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 挂钩相对
        角度
        		 使用温度
        国标 相当
        YNUS 中载型 半圆形单挂钩 标准型 07Cr17Ni7Al SUS631 90° 可在高温300℃
        以下使用
        YNUT 180°


        弹簧两端挂钩保持水平或者垂直状态，无法保证挂钩开口方向每批次都一致，不影响使用。
        最大位移量(Fmax)为常温(40°C)下测量值。

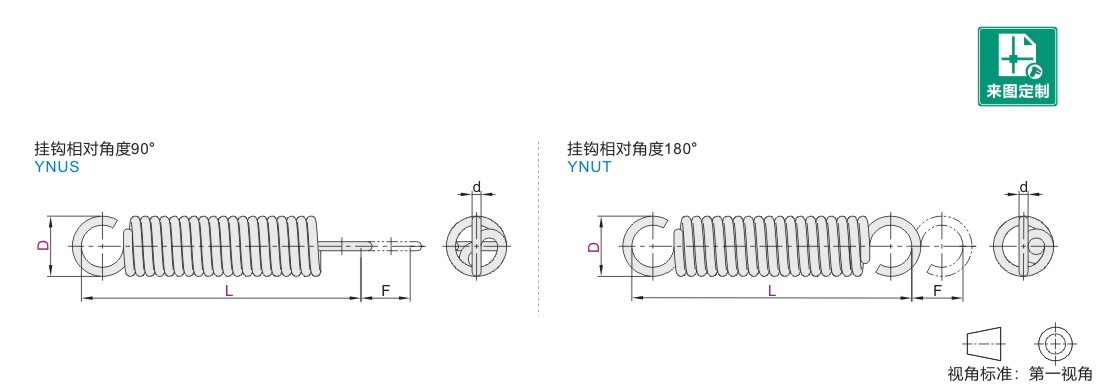

        参数图


        选型表

        型号 线径d 动态负载时 初始张力
        (N)        		 弹簧常数
        N/mm        		   型号 线径d 动态负载时 初始张力
        (N)        		 弹簧常数
        N/mm
        代码 D L 最大位移量Fmax 最大荷载N 代码 D L 最大位移量Fmax 最大荷载N
        YNUS
        YNUT        		 2 10 0.3 3.8 3.29 0.62 0.70 YNUS
        YNUT        		 14 40 1.8 10.2 77.13 16.79 6.34
        15 6.7 0.40 45 13.1 4.80
        20 9.6 0.28 50 16.4 3.86
        25 12.6 0.21 55 19.7 3.23
        3 10 0.4 3.5 4.36 0.87 1.14 60 21.1 2.78
        15 6.0 0.56 65 24.6 2.44
        20 9.0 0.37 70 27.6 2.17
        25 12.0 0.28 75 31.1 1.96
        30 15.6 0.22 80 32.8 1.78
        4 15 0.5 6.5 6.49 1.24 0.86 90 37.5 1.51
        20 10.2 0.53 100 42.8 1.31
        25 13.9 0.38 125 60.0 0.98
        30 17.5 0.30 16 45 2.0 11.7 89.65 19.59 6.49
        35 20.3 0.25 50 15.1 5.00
        40 24.0 0.21 55 17.4 4.09
        5 15 0.6 5.6 8.69 1.54 1.39 60 21.3 3.45
        20 8.9 0.77 65 23.4 2.98
        25 13.7 0.53 70 26.8 2.63
        30 17.3 0.41 75 29.6 2.35
        35 23.7 0.33 80 32.7 2.12
        40 24.5 0.28 90 37.8 1.78
        45 28.4 0.24 100 45.3 1.53
        50 32.2 0.21 125 56.7 1.14
        6 20 0.8 6.7 17.41 3.53 2.31 150 71.5 0.90
        25 9.3 1.52 18 50 2.3 12.5 120.98 26.57 8.50
        30 12.7 1.13 55 15.0 6.70
        35 15.6 0.90 60 17.3 5.50
        40 18.7 0.75 65 20.0 4.70
        45 20.6 0.64 70 22.5 4.10
        50 24.5 0.56 75 25.0 3.62
        55 25.0 0.50 80 29.0 3.25
        60 29.7 0.45 90 33.6 2.70
        8 25 1.0 9.1 26.13 5.93 2.50 100 39.1 2.30
        30 12.5 1.73 125 53.0 1.69
        35 15.4 1.32 150 64.2 1.33
        40 19.2 1.07 20 60 2.6 14.7 153.97 36.28 8.50
        45 22.2 0.89 70 20.0 6.10
        50 25.0 0.77 80 25.2 4.74
        55 28.6 0.68 90 30.8 3.89
        60 33.3 0.60 100 36.1 3.29
        65 36.3 0.54 125 48.3 2.38
        70 40.0 0.50 150 59.5 1.86
        10 30 1.2 10.1 31.68 5.45 2.78 175 72.5 1.53
        35 13.7 1.98 24 70 3.2 14.7 232.33 56.92 12.45
        40 17.3 1.54 80 20.7 9.20
        45 20.0 1.26 90 24.9 7.31
        50 24.8 1.06 100 29.7 6.05
        55 27.1 1.06 125 41.0 4.24
        60 31.6 0.81 150 50.6 3.26
        65 34.2 0.73 175 61.4 2.65
        70 38.8 0.66 200 74.7 2.23
        75 43.3 0.60 /
        80 47.2 0.55
        12 35 1.6 8.5 64.54 14.78 6.24
        40 11.8 4.60
        45 14.3 3.66
        50 16.8 3.00
        55 19.3 2.59
        60 22.3 2.26
        65 24.5 2.00
        70 27.2 1.80
        75 28.8 1.64
        80 32.7 1.50
        90 36.3 1.28
        100 41.0 1.12


        初始张力，弹簧常数为参考值。负载{kgf}=负载N×0.101972。
