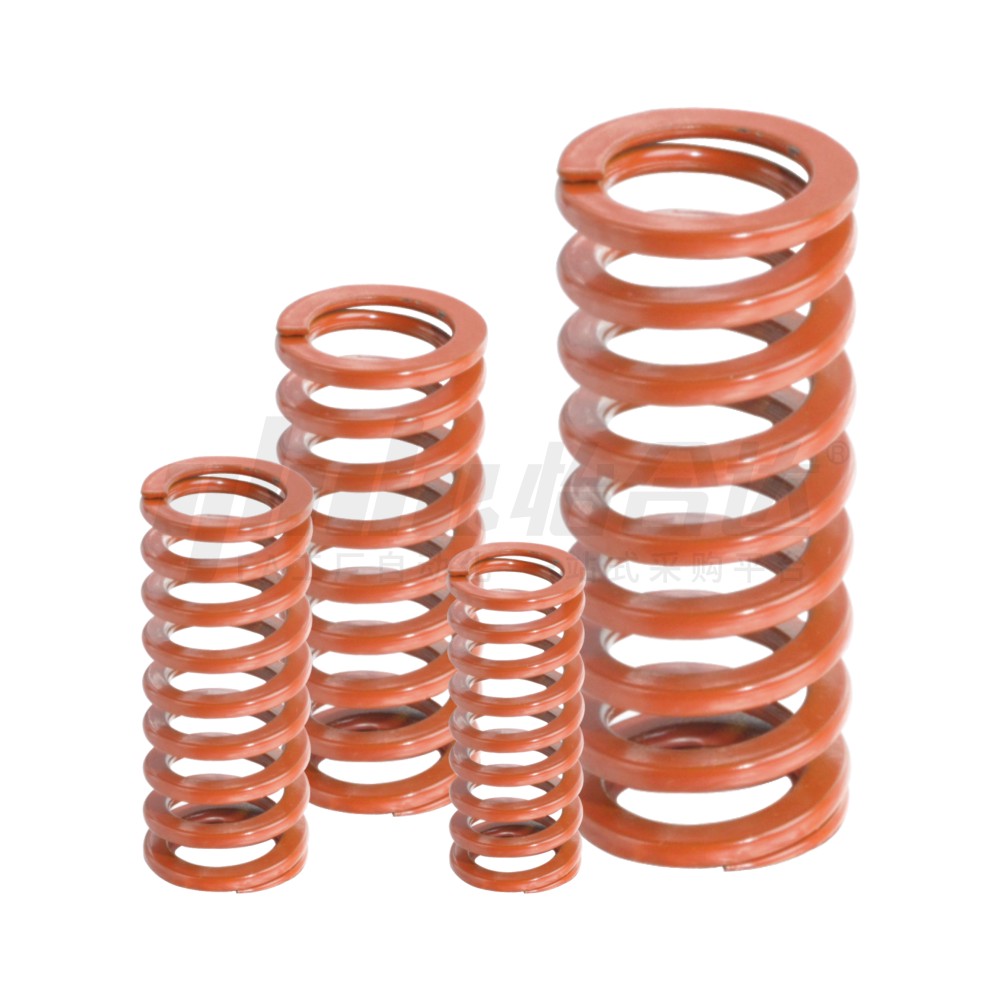

        经济型 矩形弹簧 中压缩量弹簧(橙色)

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        颜色 橙色
        材质 油冷回火弹簧钢
        负载 中压缩量
        最大压缩量 L*40%
        涂装剥离处理 涂装
        种类筛选 矩形弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          技术图档

          参数图

          技术图档
          代码 类型 涂装剥离处理 材质 最大压缩量
          E-YSWS 中压缩量 经济型 有涂装 油冷回火弹簧钢 L×40%


          载荷(±15%)
          直角度(2°以下)
          负载(N)= 弹簧常数(N/mm)× 压缩量
          负载测得是在常温条件下
          1kgf=9.81N
          压紧长度为参考值，加工时会有少许差异
          弹簧颜色和圈数可能会因生产批次不同而异，但产品性能均符合标准，不影响使用!

          L尺寸公差

          L 公差
          <50 ±0.75
          ≥50 ±1.5%

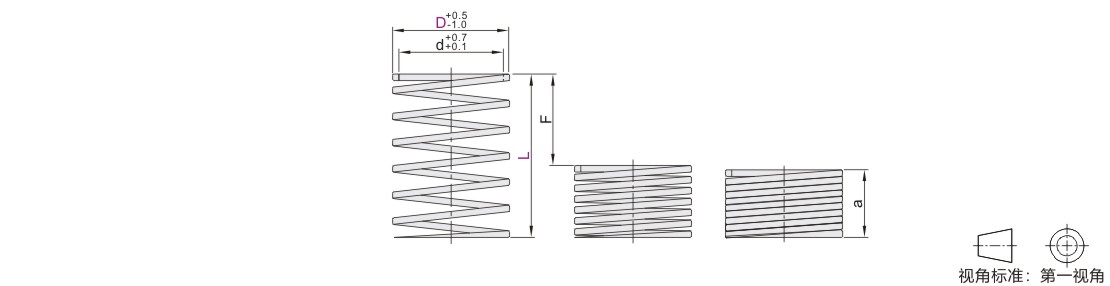

          参数图


          选型表

          型号 内径 弹簧常数
          N/mm          		 a 使用方法
          F=L×40%
          代码 D L d 压紧长度 Fmm 负载N
          E-YSWS 10.5 20 5.5 10.9 10 8 87.2
          25 8.72 12.5 10
          30 7.26 15 12
          35 6.23 17.5 14
          40 5.45 20 16
          45 4.84 22.5 18
          50 4.36 25 20
          55 3.96 27.5 22
          60 3.63 30 24
          65 3.35 32.5 26
          70 3.11 35 28
          75 2.91 37.5 30
          80 2.72 40 32
          12.5 20 6.5 15.25 10 8 122
          25 12.2 12.5 10
          30 10.17 15 12
          35 8.72 17.5 14
          40 7.63 20 16
          45 6.78 22.5 18
          50 6.1 25 20
          55 5.55 27.5 22
          60 5.08 30 24
          65 4.69 32.5 26
          70 4.36 35 28
          75 4.07 37.5 30
          80 3.81 40 32
          14.5 20 8.5 24.51 10 8 196.1
          25 19.61 12.5 10
          30 16.37 15 12
          35 14.02 17.5 14
          40 12.25 20 16
          45 10.88 22.5 18
          50 9.8 25 20
          55 8.92 27.5 22
          60 8.13 30 24
          65 7.55 32.5 26
          70 6.96 35 28
          75 6.57 37.5 30
          80 6.17 40 32
          90 5.49 45 36
          100 4.9 50 40
          125 3.92 62.5 50
          150 3.27 75 60
          17 25 10.5 29.41 12.5 10 294.2
          30 24.51 15 12
          35 20.98 17.5 14
          40 18.43 20 16
          45 16.37 22.5 18
          50 14.7 25 20
          55 13.33 27.5 22
          60 12.25 30 24
          65 11.27 32.5 26
          70 10.49 35 28
          75 9.8 37.5 30
          80 9.21 40 32
          90 8.13 45 36
          100 7.35 50 40
          125 5.88 62.5 50
          150 4.9 75 60
          21 30 13.5 35.1 15 12 422
          35 30.1 17.5 14
          40 26.37 20 16
          45 23.43 22.5 18
          50 21.08 25 20
          55 19.12 27.5 22
          60 17.55 30 24
          65 16.18 32.5 26
          70 15.1 35 28
          75 14.02 37.5 30
          80 13.14 40 32
          90 11.66 45 36
          100 10.59 50 40
          110 9.61 55 44
          120 8.82 60 48
          125 8.43 62.5 50
          130 8.13 65 52
          140 7.55 70 56
          150 7.06 75 60
          175 6.02 87.5 70
          200 5.27 100 80
          26 30 16.5 47.36 15 12 569
          35 40.59 17.5 14
          40 35.59 20 16
          45 31.57 22.5 18
          50 28.43 25 20
          55 25.88 27.5 22
          60 23.63 30 24
          65 21.86 32.5 26
          70 20.29 35 28
          75 18.92 37.5 30
          80 17.75 40 32
          90 15.78 45 36
          100 14.21 50 40
          110 12.94 55 44
          120 11.86 60 48
          125 11.37 62.5 50
          130 10.98 65 52
          140 10.19 70 56
          150 9.51 75 60
          175 8.13 87.5 70
          200 7.15 100 80
          225 6.32 112.5 90
          250 5.69 125 100
          31 40 21 49.03 20 16 784
          45 43.54 22.5 18
          50 39.22 25 20
          55 35.66 27.5 22
          60 32.65 30 24
          65 30.17 32.5 26
          70 28.04 35 28
          75 26.15 37.5 30
          80 24.51 40 32
