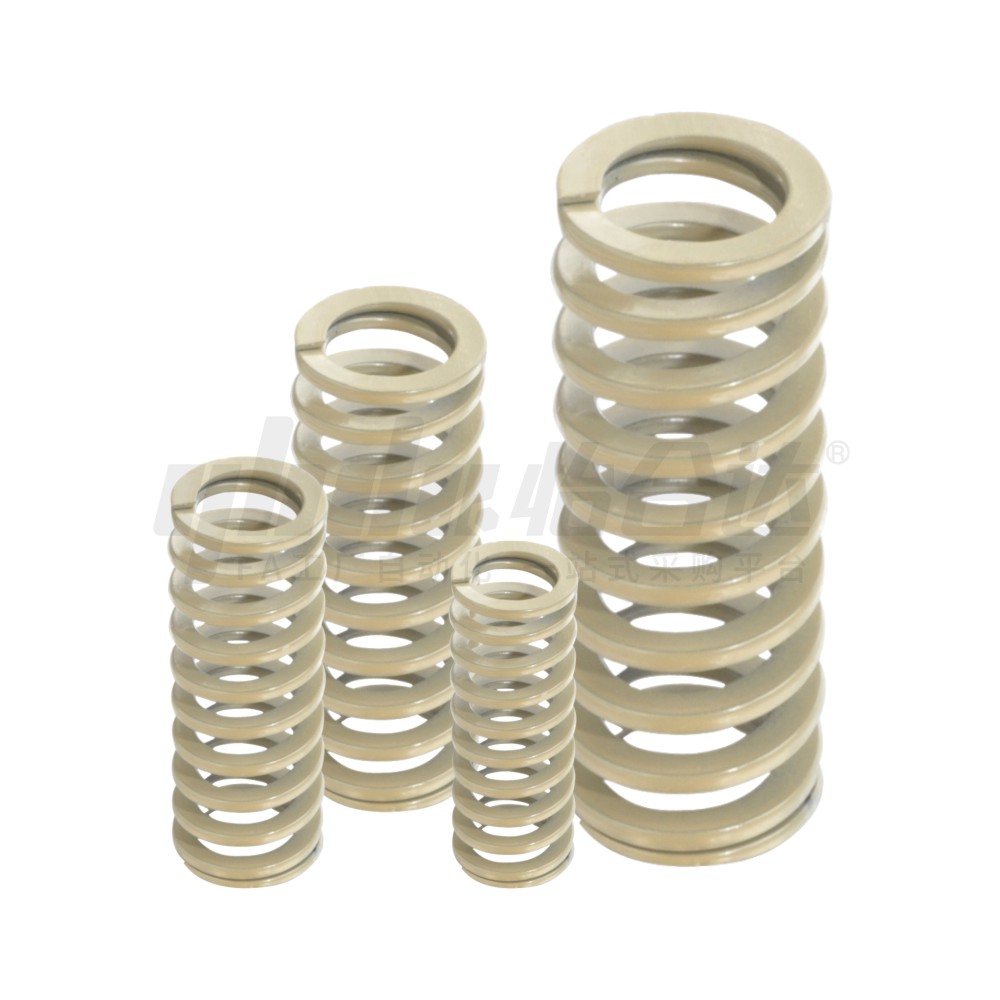

        经济型 矩形弹簧 高压缩量弹簧(象牙色)

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        颜色 象牙色
        材质 油冷回火弹簧钢
        负载 高压缩量
        最大压缩量 L*50%
        涂装剥离处理 涂装
        种类筛选 矩形弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 涂装剥离处理 材质 最大压缩量
          E-YSWR 高压缩量 经济型 有涂装 油冷回火弹簧钢 L×50%


          载荷(±15%)
          直角度(2°以下)
          负载(N)= 弹簧常数(N/mm)× 压缩量
          负载测得是在常温条件下
          1kgf=9.81N
          压紧长度为参考值，加工时会有少许差异
          弹簧颜色和圈数可能会因生产批次不同而异，但产品性能均符合标准，不影响使用!

          L尺寸公差

          L 公差
          <50 ±0.75
          ≥50 ±1.5%

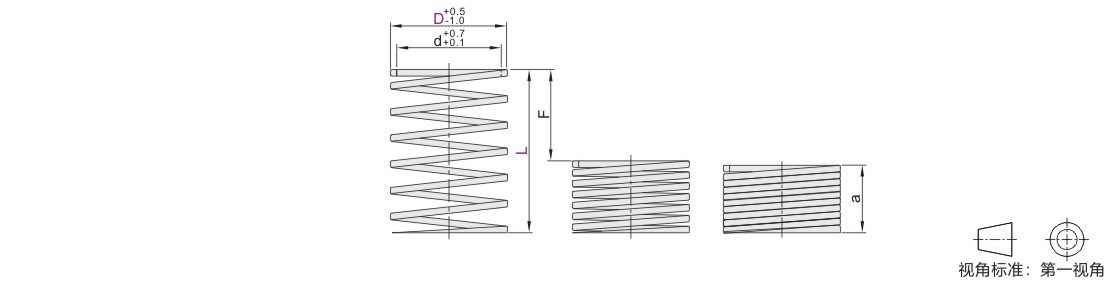

          参数图


          选型表

          型号 内径 弹簧常数
          N/mm          		 a 使用方法
          F=L×50%
          代码 D L d 压紧长度 Fmm 负载N
          E-YSWR 10.5  15  6  10.46  6  7.5  78.5
          20  7.84  8  10
          25  6.27  10  12.5
          30  5.19  12  15
          35  4.5  14  17.5
          40  3.92  16  20
          45  3.53  18  22.5
          50  3.14  20  25
          55  2.84  22  27.5
          60  2.65  24  30
          65  2.45  26  32.5
          70  2.25  28  35
          75  2.06  30  37.5
          80  1.96  32  40
          12.5  15  7  11.77  6  7.5  88.2
          20  8.82  8  10
          25  7.06  10  12.5
          30  5.88  12  15
          35  5.04  14  17.5
          40  4.41  16  20
          45  3.92  18  22.5
          50  3.53  20  25
          55  3.2  22  27.5
          60  2.94  24  30
          65  2.71  26  32.5
          70  2.52  28  35
          75  2.35  30  37.5
          80  2.21  32  40
          90  1.96  36  45
          100  1.77  40  50
          14.5 15  8.5  17  6  7.5  127.5
          20  12.7  8  10
          25  10.19  10  12.5
          30  8.53  12  15
          35  7.25  14  17.5
          40  6.37  16  20
          45  5.68  18  22.5
          50  5.09  20  25
          55  4.6  22  27.5
          60  4.21  24  30
          65  3.92  26  32.5
          70  3.62  28  35
          75  3.43  30  37.5
          80  3.23  32  40
          E-YSWR 90  2.84  36  45
          100  2.54  40  50
          125  2.05  50  62.5
          150  1.7  60  75
          17  20  10.5  19.61  8  10  196.1
          25  15.69  10  12.5
          30  13.04  12  15
          35  11.17  14  17.5
          40  9.8  16  20
          45  8.72  18  22.5
          50  7.84  20  25
          55  7.15  22  27.5
          60  6.57  24  30
          65  6.08  26  32.5
          70  5.58  28  35
          75  5.19  30  37.5
          80  4.9  32  40
          90  4.31  36  45
          100  3.92  40  50
          125  3.13  50  62.5
          150  2.64  60  75
          175  2.24  70  87.5
          21  25  13.5  23.54  10  12.5  294.1
          30  19.61  12  15
          35  16.76  14  17.5
          40  14.7  16  20
          45  13.04  18  22.5
          50  11.76  20  25
          55  10.68  22  27.5
          60  9.8  24  30
          65  9.02  26  32.5
          70  8.43  28  35
          75  7.84  30  37.5
          80  7.35  32  40
          90  6.57  36  45
          100  5.88  40  50
          110  5.39  44  55
          120  4.9  48  60
          125  4.7  50  62.5
          130  4.51  52  65
          140  4.21  56  70
          150  3.92  60  75
          175  3.36  70  87.5
          200  2.94 80 100
          E-YSWR 26  25  16.5  31.38  10  12.5  392.3
          30  26.18  12  15
          35  22.45  14  17.5
          40  19.61  16  20
          45  17.45  18  22.5
          50  15.69  20  25
          55  14.21  22  27.5
          60  13.04  24  30
          65  12.06  26  32.5
          70  11.17  28  35
          75  10.49  30  37.5
          80   9.8  32  40
          90   8.72  36  45
          100   7.84  40  50
          110   7.15  44  55
          120   6.57  48  60
          125   6.27  50  62.5
          130   6.08  52  65
          140   5.58  56  70
          150   5.19  60  75
          175   4.51  70  87.5
          200   3.92  80  100
          225   3.49  90  112.5
          250   3.14  100  125
          43  225  31   7.41  90  112.5  833.6
          46  80  33  26.96  32  40  1079
