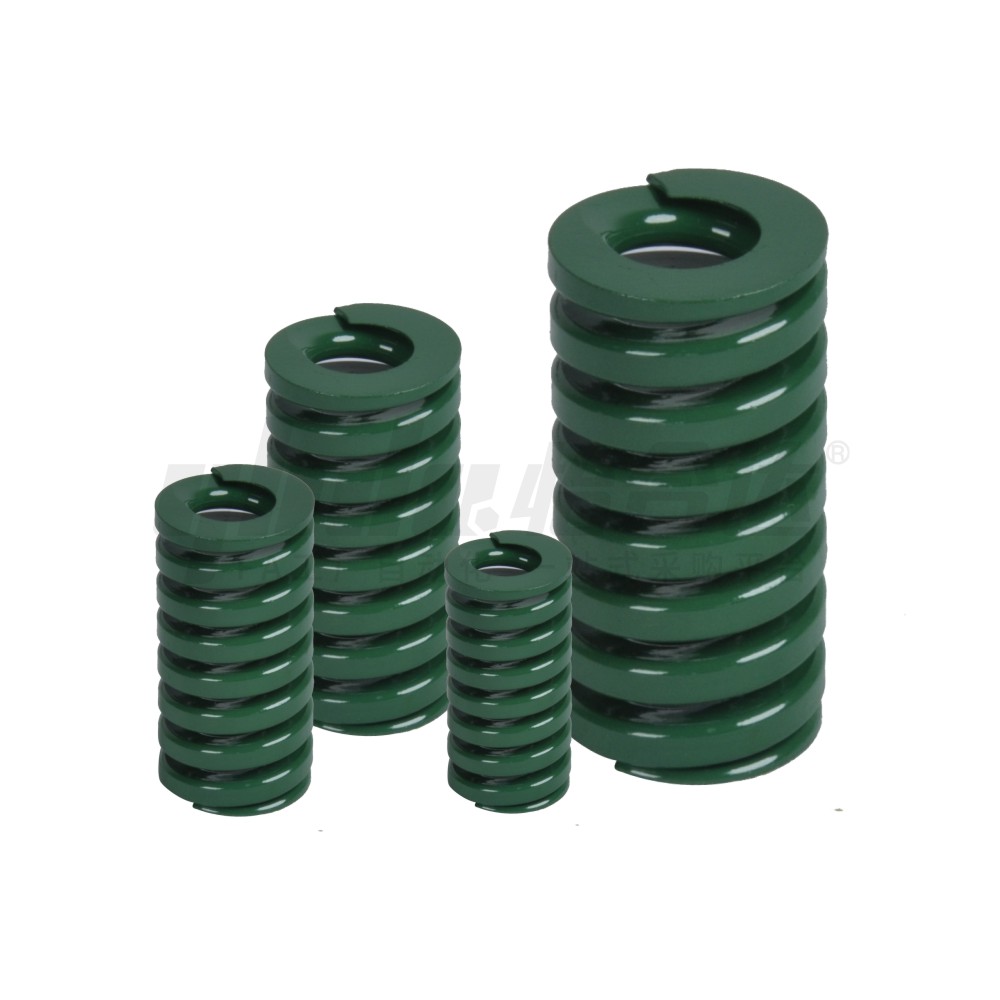

        矩形弹簧 重载荷弹簧 标准型 精密型 最大压缩量L×24% 绿色 SWOSC-V材质

        条件筛选：

        种类筛选 矩形弹簧
        颜色 绿色
        材质 油冷回火弹簧钢
        负载 重载荷
        最大压缩量 L*24%
        包装方式 精品包装

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 涂装剥离处理 材质 最大压缩量 包装方式
          YSWH 重载荷型 标准型 有涂装
          		 油冷回火弹簧钢 L×24% 普通包装
          YSWH-K 精品包装
          YSWH-N 无涂装 普通包装
          J-YSWH 精密型 有涂装



          L尺寸公差

          L 公差
          50以下 ±0.5
          50以上 ±1.0%



          载荷(±10%)

          直角度(2°以下)

          载荷(N)=定数(N/mm)×压缩量

          耐热温度为150℃

          1kgf=9.81N

          压紧长度为参考值，制作时会有少许差异。

          弹簧颜色和圈数可能会因生产批次不同而异，但产品性能均符合标准，不影响使用。

          YSWH-N对矩形弹簧进行喷丸处理，以剥离其表面涂装。

          经涂装剥离处理后的弹簧非常容易生锈，因此，请在使用时充分注意。弹簧会因生锈
              而导致早期损坏，购买后建议尽快使用。

          与普通的涂装产品相比，无涂装产品其负载可能会因批次而异。

          YSWH-K精品包装：单个珍珠棉包装。



          参数图
          型号
          		 内径 弹簧常数
          N/mm          		 a 使用方法
          30万次F=L×24% 50万次F=L×21.6% 100万次F=Lx19.2%
          代码 D L d 压紧长度 Fmm 负载N Fmm 负载N Fmm 负载N
          普通包装
          YSWH
          YSWH-N
          J-YSWH          		 6  15* 3  38.10  11.0  3.6  137  3.2  123  2.9  110
          20* 28.60  14.7  4.8  4.3  3.8
          25* 22.90  18.4  6.0  5.4  4.8
          30* 19.10  22.0  7.2  6.5  5.8
          35* 16.30  25.7  8.4  7.6  6.7
          40* 14.30  29.4  9.6  8.6  7.7
          45* 12.70  33.0  10.8  9.7  8.6
          50* 11.40  36.7  12.0  10.8  9.6
          55* 10.40  40.4  13.2  11.9  10.6
          60* 9.50  44.0  14.4  13.0  11.5
          8  10  4  86.25  7.2  2.4  206  2.2  186  1.9  167
          15  57.50  10.8  3.6  3.2  2.9
          20  43.13  14.4  4.8  4.3  3.8
          25  34.50  18.0  6.0  5.4  4.8
          30  28.75  21.6  7.2  6.5  5.8
          35  24.64  25.2  8.4  7.6  6.7
          40  21.56  28.8  9.6  8.6  7.7
          45  19.17  32.4  10.8  9.7  8.6
          50  17.25  36.0  12.0  10.8  9.6
          55  15.68  39.6  13.2  11.9  10.6
          60  14.38  43.2  14.4  13.0  11.5
          65  13.27  47.7  15.6  14.0  12.5
          70  12.32  51.4  16.8  15.1  13.4
          75  11.50  55.1  18.0  16.2  14.4
          80  10.70  58.6  19.1  17.2  15.4
          10  10* 5  123.00  7.5  2.4  294  2.2  265  1.9  235
          15* 81.70  11.1  3.6  3.2  2.9
          20  61.34  14.4  4.8  4.3  3.8
          25  49.07  18.0  6.0  5.4  4.8
          30  40.90  21.6  7.2  6.5  5.8
          35  35.05  25.2  8.4  7.6  6.7
          40  30.67  28.8  9.6  8.6  7.7
          45  27.26  32.4  10.8  9.7  8.6
          50  24.54  36.0  12.0  10.8  9.6
          55  22.31  39.6  13.2  11.9  10.6
          60  20.45  43.2  14.4  13.0  11.5
          65  18.87  46.8  15.6  14.0  12.5
          70  17.53  50.4  16.8  15.1  13.4
          75  16.36  54.0  18.0  16.2  14.4
          80  15.34  57.6  19.2  17.3  15.4
          90  13.63  64.8  21.6  19.4  17.3
          12  15* 6  117.00  11.1  3.6  422  3.2  373  2.9  333
          20  86.34  14.4  4.8  4.3  3.8
          25  69.07  18.0  6.0  5.4  4.8
          30  57.56  21.6  7.2  6.5  5.8
          35  49.34  25.2  8.4  7.6  6.7
          40  43.17  28.8  9.6  8.6  7.7
          45  38.37  32.4  10.8  9.7  8.6
          50  34.54  36.0  12.0  10.8  9.6
          55  31.40  39.6  13.2  11.9  10.6
          60  28.78  43.2  14.4  13.0  11.5
          65  26.57  46.8  15.6  14.0  12.5
          70  24.67  50.4  16.8  15.1  13.4
          75  23.02  54.0  18.0  16.2  14.4
          80  21.59  57.6  19.2  17.3  15.4
          90  19.19  64.8  21.6  19.4  17.3
          14 20* 7 120.00  14.6  4.8  579 4.3  520 3.8  461
          25  96.30  18.0  6.0  5.4  4.8
          30  80.25  21.6  7.2  6.5  5.8
          35  68.78  25.2  8.4  7.6  6.7
          40  60.19  28.8  9.6  8.6  7.7
          45  53.50  32.4  10.8  9.7  8.6
          50  48.15  36.0  12.0  10.8  9.6
          55  43.77  39.6  13.2  11.9  10.6
          60  40.12  43.2  14.4  13.0  11.5
          65  37.04  46.8  15.6  14.0  12.5
          70  34.39  50.4  16.8  15.1  13.4
          75  32.10  54.0  18.0  16.2  14.4
          80  30.09  57.6  19.2  17.3  15.4
          90  26.75  64.8  21.6  19.4  17.3
          100  24.07  72.0  24.0  21.6  19.2
          125* 19.30  28.5  30.0  27.0  24.0
          16  20*  8  157.00  14.8  4.8  755 4.3  677 3.8  608
          25  125.37  18.0  6.0  5.4  4.8
          30  104.48  21.6  7.2  6.5  5.8
          35  89.55  25.2  8.4  7.6  6.7
          40  78.36  28.8  9.6  8.6  7.7
          45  69.65  32.4  10.8  9.7  8.6
          50  62.69  36.0  12.0  10.8  9.6
          55  56.99  39.6  13.2  11.9  10.6
          60  52.24  43.2  14.4  13.0  11.5
          65  48.22  46.8  15.6  14.0  12.5
          70  44.78  50.4  16.8  15.1  13.4
          75  41.79  54.0  18.0  16.2  14.4
          80  39.18  57.6  19.2  17.3  15.4
          90  34.83  64.8  21.6  19.4  17.3
          100  31.34  72.0  24.0  21.6  19.2
          125  25.07  90.0  30.0  27.0  24.0
          18  20* 9  198.00  14.6  4.8  951  4.3  853  3.8  765
          25  157.96  18.0  6.0  5.4  4.8
          30  131.64  21.6  7.2  6.5  5.8
          35  112.83  25.2  8.4  7.6  6.7
          40  98.73  28.8  9.6  8.6  7.7
          45  87.76  32.4  10.8  9.7  8.6
          50  78.98  36.0  12.0  10.8  9.6
          55  71.80  39.6  13.2  11.9  10.6
          60  65.82  43.2  14.4  13.0  11.5
          65  60.75  46.8  15.6  14.0  12.5
          70  56.42  50.4  16.8  15.1  13.4
          75  52.65  54.0  18.0  16.2  14.4
          80  49.36  57.6  19.2  17.3  15.4
          90  43.88  64.8  21.6  19.4  17.3
          100  39.49  72.0  24.0  21.6  19.2
          125  31.59  90.0  30.0  27.0  24.0
          20  20* 10  245.00  14.6  4.8  1177 4.3  1059 3.8  941
          25  196.11  18.0  6.0  5.4  4.8
          30  163.43  21.6  7.2  6.5  5.8
          35  140.08  25.2  8.4  7.6  6.7
          40  122.57  28.8  9.6  8.6  7.7
          45  108.95  32.4  10.8  9.7  8.6
          50  98.06  36.0  12.0  10.8  9.6
          55  89.14  39.6  13.2  11.9  10.6
          60  81.71  43.2  14.4  13.0  11.5
          65  75.43  46.8  15.6  14.0  12.5
          70  70.04  50.4  16.8  15.1  13.4
          75  52.65  54.0  18.0  16.2  14.4
          80  61.28  57.6  19.2  17.3  15.4
          90  54.48  64.8  21.6  19.4  17.3
          100  49.03  72.0  24.0  21.6  19.2
          125  29.22  90.0  30.0  27.0  24.0
          150  32.69  108.0  36.0  32.4  28.8
          22 20* 11 296.20  39.7  4.8  1422 4.32  1275 3.84  1138
          25  236.11  18.0  6.0  5.4  4.8
          30  196.76  21.6  7.2  6.5  5.8
          35  168.65  25.2  8.4  7.6  6.7
          40  147.57  28.8  9.6  8.6  7.7
          45  131.17  32.4  10.8  9.7  8.6
          50  118.06  36.0  12.0  10.8  9.6
          55  107.32  39.6  13.2  11.9  10.6
          60  98.38  43.2  14.4  13.0  11.5
          65  90.81  46.8  15.6  14.0  12.5
          70  84.33  50.4  16.8  15.1  13.4
          75  78.70  54.0  18.0  16.2  14.4
          80  73.78  57.6  19.2  17.3  15.4
          90  65.59  64.8  21.6  19.4  17.3
          100  59.03  72.0  24.0  21.6  19.2
          125  47.22  90.0  30.0  27.0  24.0
          150  39.35  108.0  36.0  32.4  28.8
          25    20* 12.5  382.10  4.5  4.8  1834 4.32  1657  3.84  147
            25  306.85  18.0  6.0  5.4  4.8
            30  255.71  21.6  7.2  6.5  5.8
            35  219.18  25.2  8.4  7.6  6.7
            40  191.78  28.8  9.6  8.6  7.7
            45  170.47  32.4  10.8  9.7  8.6
            50  153.43  36.0  12.0  10.8  9.6
            55  139.48  39.6  13.2  11.9  10.6
            60  127.85  43.2  14.4  13.0  11.5
            65  118.02  46.8  15.6  14.0  12.5
            70  109.59  50.4  16.8  15.1  13.4
            75  102.28  54.4  18.0  16.2  14.4
            80  95.89  57.6  19.2  17.3  15.4
            90  85.24  64.8  21.6  19.4  17.3
           100  76.71  72.0  24.0  21.6  19.2
           125  61.37  90.0  30.0  27.0  24.0
           150  51.14  108.0  36.0  32.4  28.8
           175  43.84  126.0  42.0  37.8  33.6
           200  38.36  144.0  48.0  43.2  38.4
          27    25  13.5  357.78  18.0  6.0  2150  5.4  1932  4.8  1716
            30  298.15  21.6  7.2  6.5  5.8
            35  255.56  25.2  8.4  7.6  6.7
            40  223.61  28.8  9.6  8.6  7.7
            45  198.77  32.4  10.8  9.7  8.6
            50  178.89  36.0  12.0  10.8  9.6
            55  162.63  39.6  13.2  11.9  10.6
            60  149.07  43.2  14.4  13.0  11.5
            65  137.61  46.8  15.6  14.0  12.5
            70  127.78  50.4  16.8  15.1  13.4
            75  119.26  54.0  18.0  16.2  14.4
            80  111.81  57.6  19.2  17.3  15.4
            90  99.38  64.8  21.6  19.4  17.3
           100  89.44  72.0  24.0  21.6  19.2
           125  71.56  90.0  30.0  27.0  24.0
           150  59.63  108.0  36.0  32.4  28.8
           175  51.11  126.0  42.0  37.8  33.6
           200  44.72  144.0  48.0  43.2  38.4
          30    25  15  440.74  18.0  6.0  2648 5.4  2380  4.8  2120
            30  367.28  21.6  7.2  6.5  5.8
            35  314.81  25.2  8.4  7.6  6.7
            40  275.46  28.8  9.6  8.6  7.7
            45  244.86  32.4  10.8  9.7  8.6
            50  220.37  36.0  12.0  10.8  9.6
            55  200.34  39.6  13.2  11.9  10.6
            60  183.64  43.2  14.4  13.0  11.5
            65  169.52  46.8  15.6  14.0  12.5
            70  157.41  50.4  16.8  15.1  13.4
            75  146.91  54.0  18.0  16.2  14.4
            80  137.73  57.6  19.2  17.3  15.4
            90  122.43  64.8  21.6  19.4  17.3
           100  110.19  72.0  24.0  21.6  19.2
           125  88.15  90.0  30.0  27.0  24.0
           150  73.46  108.0  36.0  32.4  28.8
           175  62.96  126.0  42.0  37.8  33.6
           200  55.09  144.0  48.0  43.2  38.4
          35    40  17.5 375.00  28.8  9.6  3600 8.6  3240 7.7  2870
            45  333.33  32.4  10.8  9.7  8.6
            50  300.00  36.0  12.0  10.8  9.6
            55  272.73  39.6  13.2  11.9  10.6
            60  250.00  43.2  14.4  13.0  11.5
            65  230.77  46.8  15.6  14.0  12.5
            70  214.29  50.4  16.8  15.1  13.4
            75  200.00  54.0  18.0  16.2  14.4
            80  187.50  57.6  19.2  17.3  15.4
            90  166.67  64.8  21.6  19.4  17.3
           100  150.00  72.0  24.0  21.6  19.2
           125  120.00  90.0  30.0  27.0  24.0
           150  100.00  108.0  36.0  32.4  28.8
           175  87.71  126.0  42.0  37.8  33.6
          200  75.00  144.0  48.0  43.2  38.4
          40  40  20  490.00  28.7  9.6  4710 8.6  4240 7.7  3770
          45  436.21  33.0  10.8  9.7  8.6
          50  392.59  36.0  12.0  10.8  9.6
          55  356.90  40.4  13.2  11.9  10.6
          60  327.16  43.2  14.4  13.0  11.5
          65  301.99  47.7  15.6  14.0  12.5
          70  280.42  50.4  16.8  15.1  13.4
          75  261.73  55.1  18.0  16.2  14.4
          80  245.37  57.6  19.2  17.3  15.4
          90  218.11  64.8  21.6  19.4  17.3
          100  196.30  72.0  24.0  21.6  19.2
          125  157.04  90.0  30.0  27.0  24.0
          150  130.86  108.0  36.0  32.4  28.8
          175  112.17  126.0  42.0  37.8  33.6
          200  98.15  144.0  48.0  43.2  38.4
          225  87.24  162.0  54.0  48.6  43.2
          250  78.52  180.0  60.0  54.0  48.0
          275  71.38  198.0  66.0  59.4  52.8
          300  65.43  220.2  72.0  64.8  57.6
          50  50  25  612.96  36.0  12.0  7360 10.8  6620 9.6  5880
          55  557.24  39.6  13.2  11.9  10.6
          60  510.80  43.2  14.4  13.0  11.5
          65  471.51  46.8  15.6  14.0  12.5
          70  437.83  50.4  16.8  15.1  13.4
          75  406.64  54.0  18.0  16.2  14.4
          80  383.10  57.6  19.2  17.3  15.4
          90  340.53  64.8  21.6  19.4  17.3
          100  306.48  72.0  24.0  21.6  19.2
          125  245.19  90.0  30.0  27.0  24.0
          150  204.32  108.0  36.0  32.4  28.8
          175  175.13  126.0  42.0  37.8  33.6
          200  153.24  144.0  48.0  43.2  38.4
          225  136.21  162.0  54.0  48.6  43.2
          250  112.59  180.0  60.0  54.0  48.0
          275  111.45  198.0  66.0  59.4  52.8
          300  102.16  216.0  72.0  64.8  57.6
          350  87.57  256.9  84.0  75.6  67.2
          60  60  30  736.11  43.2  14.4  10590 13.0  9540  11.5  8470
          70  630.95  50.4  16.8  15.1  13.4
          80  552.08  57.6  19.2  17.3  15.4
          90  490.74  64.8  21.6  19.4  17.3
          100  441.67  72.0  24.0  21.6  19.2
          125  353.33  90.0  30.0  27.0  24.0
          150  294.44  108.0  36.0  32.4  28.8
          175  252.38  126.0  42.0  37.8  33.6
          200  220.83  144.0  48.0  43.2  38.4
          225  196.30  162.0  54.0  48.6  43.2
          250  176.67  180.0  60.0  54.0  48.0
          275  160.61  198.0  66.0  59.4  52.8
          300  147.22  216.0  72.0  64.8  57.6
          350  126.19  252.0  84.0  75.6  67.2
          70  70  38.5  773.81  51.4  16.8  12557 15.1  11301 13.4  10046
          80  677.08  58.7  19.2  17.3  15.4
          90  601.85  66.1  21.6  19.4  17.3
          100  541.67  72.0  24.0  21.6  19.2
          125  433.33  90.0  30.0  27.0  24.0
          150  361.11  108.0  36.0  32.4  28.8
          175  309.52  126.0  42.0  37.8  33.6
          200  270.83  144.0  48.0  43.2  38.4
          225  240.74  162.0  54.0  48.6  43.2
          250  216.67  180.0  60.0  54.0  48.0
          275  196.97  198.0  66.0  59.4  52.8
          300  174.00  216.0  72.0  64.7  57.5
          350  149.00  252.0  84.0  75.5  67.1
          精品包装
          YSWH-K          		 30  50  15  220.37  36.0  12.0  2648  10.8  2380  9.6  2120

          带*号仅适用标准型。

          • 客服

          • 购物车

            0

          • 公众号

            微信公众号

            WeChat

            订单/资讯随手掌握

            微信技术交流服务群

            WeChat

            扫码添加进群

          • 浏览记录

          • 问题反馈

          • 置顶

          Copyright © 2010-2025 东莞怡合达自动化股份有限公司 版权所有 粤ICP备14032684号

          营业执照: 91441900566614589Q
          网络举报APP下载中心 网络举报APP下载中心 中国互联网举报中心 中国互联网举报中心
