        拉伸弹簧 重载型 圆形双重挂钩 经济型

        条件筛选：

        类型 长度固定型
        负载 重载荷
        端部挂钩样式 圆形双重挂钩
        形状筛选 拉伸弹簧
        种类筛选 拉伸弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 挂钩相对
          角度
          国标 相当
          E-YWBWT 重载型 圆形双重挂钩 经济型 弹簧钢 SWP-A 发黑 90°
          E-YWBUT 0Cr18Ni9 SUS304-WPB —
          E-YWAWT 弹簧钢 SWP-A 发黑 180°
          E-YWAUT 0Cr18Ni9 SUS304-WPB —

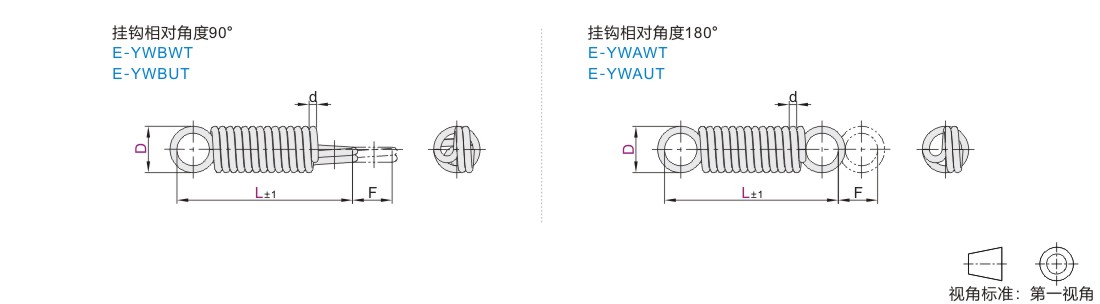

          参数图


          选型表

          型号
          		 线径
          d
          		 动态负载时
          		 初始张力
          (N)
          		 弹簧常数
          N/mm
          代码 D L 最大位移量
          Fmax          		 最大载荷N
          SWP-A SUS304-WPB SWP-A SUS304-WPB SWP-A SUS304-WPB
          E-YWBWT
          E-YWBUT
          E-YWAWT
          E-YWAUT          		 5 15 0.8 2.9 24.72 20.31 7.32 6.01 6.00 4.93
          20 4.6 23.79 19.54 3.58 2.94
          25 6.4 23.65 19.43 2.55 2.10
          30 8.4 23.97 19.69 1.98 1.63
          35 10.0 23.52 19.32 1.62 1.33
          40 11.4 22.94 18.85 1.37 1.13
          45 13.3 23.11 18.98 1.19 0.98
          50 15.2 23.24 19.09 1.05 0.86
          6 20 1.0 3.7 39.62 32.55 12.61 10.36 7.30 6.00
          25 5.3 39.21 32.21 5.02 4.12
          30 6.9 39.00 32.04 3.82 3.14
          35 8.3 38.25 31.42 3.09 2.54
          40 10.0 38.52 31.64 2.59 2.13
          45 10.8 36.70 30.15 2.23 1.83
          50 12.5 37.10 30.47 1.96 1.61
          60 15.6 37.18 30.54 1.57 1.29
          8 25 1.2 5.3 47.55 39.06 14.14 11.62 6.30 5.18
          30 7.3 47.09 38.68 4.51 3.71
          35 9.1 46.13 37.89 3.51 2.89
          40 11.9 48.39 39.75 2.88 2.36
          45 13.6 47.28 38.84 2.44 2.00
          50 15.5 46.89 38.52 2.11 1.74
          60 18.8 45.51 37.39 1.67 1.37
          10 30 1.6 5.2 91.68 75.31 29.29 24.06 12.00 9.86
          35 6.8 90.27 74.16 8.97 7.37
          40 8.4 89.44 73.47 7.16 5.88
          45 10.0 88.88 73.01 5.96 4.90
          50 11.6 88.48 72.68 5.10 4.19
          60 15.2 89.54 73.55 3.96 3.26
          65 17.0 89.91 73.86 3.57 2.93
          12 40 2.0 6.6 146.81 120.60 50.45 41.45 14.60 11.99
          45 7.7 142.06 116.69 11.90 9.77
          50 9.4 144.81 118.95 10.04 8.25
          60 12.1 142.99 117.46 7.65 6.28
          65 13.1 139.98 114.99 6.83 5.61
          14 40 2.3 5.8 188.25 154.64 64.46 52.95 21.34 17.53
          45 7.0 182.61 150.01 16.88 13.86
          50 8.4 181.71 149.27 13.96 11.47
          60 10.9 177.49 145.80 10.37 8.52
