同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 6 项未选择

      代码

      参数选型

      性价比

      端部挂钩样式

      表面处理

      产品选型

      D

      L

      图片仅供参考，请以已选的规格为准

        拉伸弹簧 中重载型 半圆形单挂钩 长臂半圆形单挂钩 标准型 经济型 进口型 长度固定型

        条件筛选：

        类型 长度固定型
        材质 SWP-A
        产地 日本
        负载 中重载
        挂钩相对角度 180度
        形状筛选 拉伸弹簧
        种类筛选 拉伸弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 挂钩相对
          角度
          国标 相当
          YAWF 中重载型 半圆形单挂钩 标准型 弹簧钢 SWP-A 发黑 180°
          E-YAWF 经济型
          J-YAWF 进口型 —
          YAWG 长臂半圆形单挂钩 标准型 发黑


          弹簧两端挂钩保持水平或者垂直状态，无法保证挂钩开口方向每批次都一致，不影响使用。

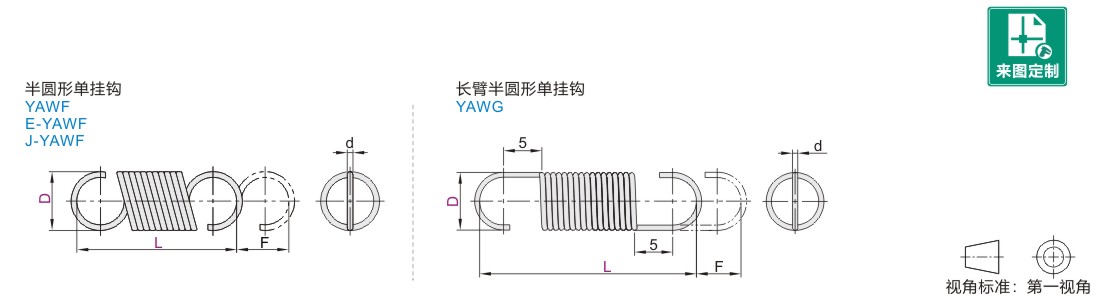

          参数图


          半圆形单挂钩

          型号
          		 线径
          d
          		 动态负载时
          		 初始张力
          (N)
          		 弹簧
          常数
          N/mm
          代码 D L 最大
          位移量
          Fmax          		 最大载荷
          N
          标准型
          YAWF
          经济型
          E-YAWF
          进口型
          J-YAWF          		 3 10* 0.45 2.2 6.47 1.57 2.26
          15* 4.5 1.08
          20* 6.7 0.74
          25 9.1 0.54
          30 11.4 0.43
          4 15* 0.55 4.5 8.43 1.86 1.47
          20* 7.1 0.93
          25* 10 0.66
          30 12.6 0.52
          35* 15.2 0.43
          40 18.1 0.36
          5 15* 0.7 3.9 14.71 2.45 3.14
          20* 6.9 1.77
          25* 9.6 1.28
          30* 12.5 0.98
          35* 15.6 0.78
          40* 19.2 0.64
          45 21.9 0.56
          50 25 0.49
          6 20* 0.9 3.9 23.54 5.88 4.51
          25* 6 2.94
          30* 7.8 2.26
          35* 10 1.77
          40* 12 1.47
          45 13.8 1.28
          50* 16.4 1.08
          55 18 0.98
          60 20 0.88
          8 25 1.1 5.8 31.38 6.86 4.23
          30 8.3 2.94
          35 10.9 2.26
          40 13.2 1.86
          45 15.6 1.57
          50 18.5 1.32
          55 21.7 1.13
          60 23.8 1.03
          65 26.3 0.93
          70 27.8 0.88
          10 30 1.4 6.5 49.03 12.75 5.58
          35* 8.7 4.17
          40* 10.7 3.39
          45* 12.9 2.81
          50* 15.2 2.39
          55 17.2 2.11
          60 19.5 1.86
          70 23.1 1.57
          80 27.4 1.32
          90 32.1 1.13
          100 46.2 0.79
          12 35 1.8 5 83.36 23.54 12
          40 7 8.55
          45 9 6.65
          50 11 5.44
          55 13 4.6
          60 14.5 4.13
          70 17.8 3.36
          80 21.3 2.81
          90 24.5 2.44
          100 27.5 2.18



          初始张力·弹簧常数为参考值。负载{kgf}=负载N×0.101972
          经济型仅适用带*号规格。

          长臂半圆形单挂钩

          型号 线径
          d          		 动态负载时 初始张力
          (N)          		 弹簧
          常数
          N/ mm
          代码   D L 最大
          位移量
          Fmax          		 最大载荷
          N
          YAWG    3  20  0.45  2.2  6.47  1.57    2.26
          25  4.5    1.08
          30  6.7    0.74
          35  9.1    0.54
          40  11.4    0.43
             4  25  0.55  4.5  8.43  1.86    1.47
          30  7.1    0.93
          35  10    0.66
          40  12.6    0.52
          45  15.2    0.43
          50  18.1    0.36
             5  25  0.7  3.9  14.71  2.45    3.14
          30  6.9    1.77
          35  9.6    1.28
          40  12.5    0.98
          45  15.6    0.78
          50  19.2    0.64
          55  21.9    0.56
          60  25    0.49
             6  30  0.9  3.9  23.54  5.88    4.51
          35  6    2.94
          40  7.8    2.26
          45  10    1.77
          50  12    1.47
          55  13.8    1.28
          60  16.4    1.08
          65  18    0.98
          70  20    0.88
             8  35  1.1  5.8  31.38  6.86    4.23
          40  8.3    2.94
          45  10.9    2.26
          50  13.2    1.86
          55  15.6    1.57
          60  18.5    1.32
          65  21.7    1.13
          70  23.8    1.03
          75  26.3    0.93
          80  27.8    0.88
             10  40  1.4  6.5  49.03  12.75    5.58
          45  8.7    4.17
          50  10.7    3.39
          55  12.9    2.81
          60  15.2    2.39
          65  17.2    2.11
          70  19.5    1.86
          80  23.1    1.57
          90  27.4    1.32
          100  32.1    1.13
          110  46.2    0.79
             12  45  1.8  5  83.36  23.54  12
          50  7    8.55
          55  9    6.65
          60  11    5.44
          65  13  4.6
          70  14.5    4.13
          80  17.8    3.36
          90  21.3    2.81
          100  24.5    2.44
          110  27.5    2.18



          初始张力、弹簧常数为参考值，负载{kgf}=负载N×0.101972。
