同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        拉伸弹簧  半圆形单挂钩 尺寸指定型 标准型 长度指定型

        条件筛选：

        性价比 标准型
        类型 长度指定型
        端部挂钩样式 半圆形单挂钩
        形状筛选 拉伸弹簧
        种类筛选 拉伸弹簧

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          挂钩相对角度

          材质

          表面处理

          产品选型

          D

          d

          S

          10~550
          /1

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 挂钩相对角度
          YBWFSP 尺寸指定型 SWP-A 发黑 90°
          YBUFSP SUS304-WPB —
          YWFSP SWP-A 发黑 180°
          YUFSP SUS304-WPB —


          D尺寸公差

          D/d 公差
          8以上 D尺寸的±1.5%（最小±0.2mm）
          8~20 D尺寸的±2%（最小±0.3mm）


          S尺寸公差
          d≤0.5时，±2×线径误。(例：d=0.3时±0.6）
          d≥0.6时，±线径误差。(例：d=1.0时±1.0）

          最大拉伸长度、弹簧常数的求法
          基准最大位移量、基准弹簧常数是指S尺寸为50时的数值。其他尺寸时请按照下列计算公式计算。
          最大拉伸长度
             最大拉伸长度(mm)= S指定尺寸/50(S基准尺寸)×基准最大拉伸长度
          弹簧常数
             弹簧常数(N/mm)=50(S基准尺寸)/ S指定尺寸×基准弹簧常数

          注意事项：
          1.使用次数为100万次（参考）。
          2.要增加使用次数，建议在容许位移量Fmax.的70%以下使用。
          3.请在容许位移量Fmax.(mm)以下的范围内使用。
          4.不锈钢制弹簧也具有磁性。



          弹簧两端挂钩保持水平或者垂直状态，无法保证挂钩开口方向每批次都一致，不影响使用。

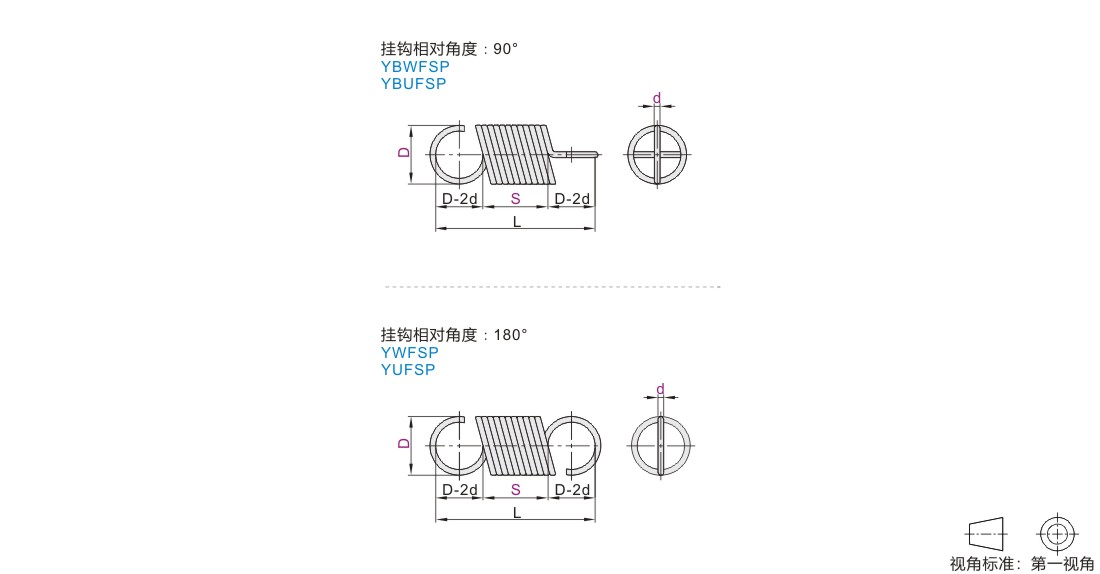

          参数图


           选型表

          型号 线径
          d          		 S YWFSP/YBWFSP
          (SWP-A)          		 YUFSP/YBUFSP
          (SUS304-WPB)          		      型号 线径
          d          		 S YWFSP/YBWFSP
          (SWP-A)          		 YUFSP/YBUFSP
          (SUS304-WPB)
          代码 D 最小
          单位1          		 基准最大
          拉伸长度
          (mm)          		 基准
          弹簧常数
          (N/mm)          		 初始
          张力
          (N)          		 基准最大
          拉伸长度
          (mm)          		     基准
          弹簧常数
          (N/mm)          		 初始
          张力
          (N)          		 代码 D 最小
          单位1          		 基准最大
          拉伸长度
          (mm)          		 基准
          弹簧常数
          (N/mm)          		 初始
          张力
          (N)          		 基准最大
          拉伸长度
          (mm)          		 基准
          弹簧常数
          (N/mm)          		 初始
          张力
          (N)
          YBWFSP
          YBUFSP
          YWFSP
          YUFSP          		 3  0.3  10~300 88  0.025  0.18  87  0.021  0.21  YBWFSP
          YBUFSP
          YWFSP
          YUFSP          		 15  1.2  10~550 106  0.19  1.5  98  0.17  2.09
          0.4  41  0.12  0.53  42  0.1  0.64  1.4  70  0.43  3.03  66  0.38  4.21
          4  0.4  86  0.04  0.31  87  0.04  0.38  1.6  48  0.88  4.74  46  0.76  6.59
          0.5  48  0.15  0.77  46  0.13  0.92  1.8  35  1.69  9.25  34  1.47  12.85
          5  0.5  10~500 84  0.07  0.49  82  0.06  0.59  16  1.4  96  0.35  3.04  91  0.31  4.26
          0.6  50  0.18  1.01  51  0.16  1.21  1.6  66  0.71  5.1  65  0.63  7.14
          6  0.6  79  0.1  0.71  82  0.09  0.85  1.8  48  1.33  8.33  47  1.18  11.66
          0.8  36  0.47  2.13  36  0.41  2.55  2  34  2.37  12.6  35  2.1  17.64
          7  0.7  70  0.13  0.96  66  0.12  1.15  17  1.4  97  0.29  2.21  92  0.25  3.08
          0.9  35  0.52  2.94  32  0.45  3.5  1.6  67  0.58  4.03  66  0.5  5.6
          8  0.8  74  0.18  1.26  76  0.16  1.51  1.8  49  1.11  6.74  48  0.97  9.37
          1  41  0.58  3.04  42  0.51  4.26  2  35  1.98  10.9  36  1.73  15.13
          9  1  10~550 56  0.39  2.45  57  0.34  3.43  18  1.6  88  0.48  4.02  87  0.42  5.63
          1.2  33  1.05  4.41  33  0.93  6.17  1.8  64  0.9  6.47  64  0.8  9.06
          10  1  74  0.27  1.96  70  0.24  2.74  2  47  1.59  10  48  1.4  14
          1.2  44  0.73  4.31  43  0.65  6.03  2.3  31  3.4  18.7  30  3.01  26.18
          1.4  29  1.7  7.64  28  1.5  10.7  20  1.8  84  0.63  5.1  78  0.56  7.14
          11  1  80  0.2  1.45  76  0.17  2.01  2  61  1.11  7.94  60  0.99  11.12
          1.2  46  0.53  3.24  45  0.47  4.51  2.3  41  2.37  15.2  40  2.1  21.28
          1.4  31  1.24  6.39  30  1.08  8.87  2.6  29  4.64  23.6  29  4.1  33.04
          12  1  116  0.15  1.18  113  0.13  1.65  22  2  75  0.81  7.35  74  0.72  10.3
          1.2  71  0.39  2.84  70  0.35  3.98  2.3  53  1.72  11.8  52  1.52  16.5
          1.4  46  0.91  5.39  46  0.8  7.55  2.6  37  3.35  19.6  37  2.96  27.4
          1.6  31  1.88  8.72  30  1.66  12.21  2.9  27  6.09  33.3  27  5.39  46.6
          13  1  120  0.11  0.93  117  0.1  1.29  25  2.3  72  1.12  9.8  72  0.99  13.7
          1.2  72  0.31  2.17  71  0.27  3.01  2.6  50  2.17  15.7  52  1.92  22
          1.4  47  0.7  3.95  47  0.61  5.49  2.9  38  3.93  22.5  36  3.48  31.5
          1.6  32  1.42  7.75  31  1.24  10.76  3.2  28  6.75  34.3  27  5.97  48
          14  1.2  104  0.24  2.06  96  0.21  2.88  28  2.6  69  1.49  12.7  64  1.32  17.8
          1.4  69  0.54  3.82  65  0.48  5.35  2.9  51  2.69  17.6  49  2.38  24.6
          1.6  47  1.11  6.66  45  0.98  9.32  3.2  39  4.58  27.4  37  4.05  38.4
          1.8  34  2.1  10.6  33  1.86  14.84  3.5  31  7.49  39.2  29  6.62  54.9


          初始张力值仅供参考。
